Владимир Андриенко: Круглые суда адмирала Попова

После длительной переписки с начальством удалось договориться о новой дате спуска корабля, теперь с установленными и опробованными механизмами. При этом, из-за желания генерал-адмирала присутствовать на спуске и испытаниях, пришлось сроки готовности «Новгорода» привязать к дате приезда великого князя!

В первые два месяца 1873 г. спешка в адмиралтействе творилась невообразимая: до 2000 рабочих, в будни и праздники, круглосуточно собирали поповку. В марте великий князь смилостивился над строителями и перенес дату приезда на конец мая. Три последующие месяца работы велись спокойнее. 21 мая «Новгород» торжественно сошел на воду. Этот первый черноморский броненосец оказался и первым русским крупным кораблем, спущенным со всеми механизмами и броней.

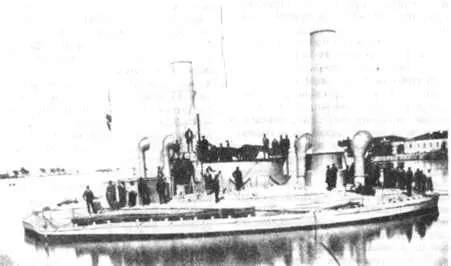

«Новгород», 1873 г.

Набор корпуса «Новгорода» был выполнен по бракетной клетчатой системе и состоял из одинаковых радиальных шпангоутов и «круговых внутренних килей» – стрингеров. Закрытые внутренней и наружной железными обшивками они образовывали водонепроницаемое двойное дно, а с внутренней круговой переборкой – такой же борт, обеспечивая высокий, по тем временам, уровень непотопляемости корабля. Часть набора, специально усиленного, служила фундаментом для механизмов и котлов. Пояса наружной обшивки располагались вдоль, а внутренней – поперек судна, что позволило использовать при сборке обычные стандартные узкие листы, не прибегая к раскрою «из дорогостоящих больших листов». Броневые плиты борта ставились двумя поясами: нижний состоял из 178-мм плит, верхний – из 229-мм. Для упрощения подгонки плит по обводу корпуса, имевшему "двуйную погибь", их ставили вертикально, с одинаковой кривизной и снаружи обшивали деревянными чаками. Броня крепилась к обшивке на металлические швеллеры («коробчатое железо») и тиковую подкладку, приравненные по «силе сопротивления» к 51-мм плитам.

Круглый остов корпуса, с единственным выступом в корме, накрывался выпуклой палубой, состоящей из трех слоев железных листов. Внутренние листы имели толщину 19 мм, остальные – по 25,4 мм. Для удобства передвижения по палубе наружные ее листы получили специальную насечку. В центре монтировался круговой барбет, именовавшийся во всех документах «неподвижной открытой башней». Бронирование его осуществлялось аналогично верхнему поясу борта. Здесь устанавливались два 26-тонные 280-мм нарезные орудия конструкции Круппа. Каждая артиллерийская установка могла наводиться и стрелять самостоятельно; подача боезапаса производилась через центральный люк («трубу») в центре барбета, вокруг которого станки и перемещались, по специальным платформам.

В носовой части поповки возвышалась эллиптическая железная надстройка, игравшая роль небронированного надводного борта. В ней находились жилые помещения для команды, кают-компания и каюта командира, остальные моряки размещались на навесной палубе под надстройкой. Каюты механиков устроили прямо под башней. Боевой рубки поповка не имела. Ходовой штурвал и компас поставили на легких подмостках за барбетом, а «боевой штурвал» – под палубой, за шахтой светового люка. Образования палубы и малый надводный борт позволяли обойтись без шлюпбалок. Оба паровых катера, шести- и четырехвесельные ялы, поднимались на палубу с помощью салазок, снабженных роульсами, и устанавливались на откидных железных блоках в кормовой части корабля.

Силовая установка корабля состояла из шести горизонтальных паровых машин системы Вульфа и восьми огнетрубных цилиндрических котлов, размещенных симметрично диаметральной плоскости в двух котельных (КО) и двух машинных (МО) отделениях. Каждая из машин приводила в движение свой четырехлопастной винт Гриффита. Между котельными отделениями и двойным бортом находились угольные ямы. Основания дымовых труб и световой люк МО бронировались 152-мм плитами.

Вентиляция помещений осуществлялась наилучшим, по мнению конструктора, образом. Котельные отделения имели по два воздуховода, раструбы которых вывели попарно около дымовых труб, машинные – световой люк в корме. Предусматривалось, что естественная вентиляция будет производиться через люк в барбете, а искусственная – с помощью двух вентиляторных машин.

Все железо и большинство механизмов было отечественного производства. В Англии приобрели лишь паровой брашпиль и пожарную помпу для обслуживания водоотливной системы непроницаемых отделений корабля, предложенной лейтенантом С. О. Макаровым (система состояла из магистрального трубопровода, проходящего над вторым дном и соединенного отдельными шлангами со всеми отделениями).
