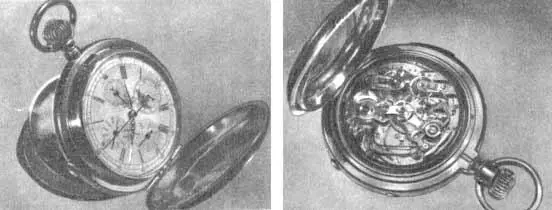

Рис. 34.Карманный хронограф (Швейцария, XIX век)

Наименование «хронограф», перенятое из терминологии часовщиков, не вполне правильно с точки зрения существа дела. В действительности такой прибор относится к так называемым хромоскопам, поскольку истинный хронограф является прибором с графической записью показаний времени. Чтобы различить обе группы этих приборов, назовем действительный хронограф регистрирующим хронографом. Одним из самых старых приборов этого рода был регистрирующий хронограф англичанина Уайтсхорста из Дерби, построенный в 1750 г. Его принцип заключался в том, что вместе с часовой стрелкой вращался диск со штифтами, проходящими под ударником, который при пуске отбивал соответствующее показание времени на бумаге. Фактически цифровой хронограф современного типа изобрел лишь в 1885 г. Банди из США. Его цифровая регистрирующая система была усовершенствована через три года Дейем из Абердиена. Первые опыты с печатающими хронографами безусловно привели к созданию табельных часов, приоритет в изобретении которых (1894 г.) приписывается американцу Куперу.

На начальной стадии развития электрических часов совершенно четко видны следы долгой эры механических часов, причем как крупных стационарных, так и малых портативных часов. В обоих случаях электроэнергия служила сначала лишь для завода механического ведущего устройства — груза или пружины.

Пионером в конструировании первых электрических часов, принцип которых существенно отличался от принципа классических шестеренчатых часов, был Александр Бэйн (1811-1877) из Эдинбурга, изобретатель электромеханического печатающего телеграфа. В 1840 г. он получил патент на электрические часы, главными деталями которых были, правда, еще механические часы, приводимые пружиной, но индикатор времени был решен на принципе суммирования электрических импульсов, подаваемых маятником часов. Лишь в период 1845-1847 гг. Бэйн завершил свою работу над первыми действительно электрическими часами, главным механизмом которых был электрический контакт, управляемый движением часового маятника, приводимого в движение импульсами электромагнита. Железное ярмо на линзе маятника проходило через полости катушек соленоидов. Изменение полярности магнитного поля и попеременные притягивания и отталкивания ярма обеспечивали электрический контакт на маятнике. Количество колебаний регистрировал электромагнитный счетчик, связанный колесной передачей со стрелками на циферблате часов.

Одновременно с Бэйном создал электрические часы и другой англичанин — Чарлз Уитстон (1802-1875), но часам Бэйна принадлежит приоритет в части электромагнитного привода осциллятора. Систему Бэйна перенял и несколько изменил в начале нашего века француз Булль. В коммерческом исполнении стала производить эти часы под маркой «АТО» известная фирма Юнгханса в Шрамберге. Часы Булля, маятник которых получал электромагнитные импульсы при каждом колебании, питались от элементов Лекланше, тогда как Бэйн вынужден был пользоваться еще намного более примитивными источниками электроэнергии. Его гальваническим элементом был угольный электрод, закопанный в землю, окруженный на расстоянии нескольких дециметров цинковыми пластинами, соединенными проволокой в один отрицательный электрод. Элемент давал электрический ток, если оба электрода постоянно находились в достаточно влажной среде. Еще до Булля и Юнгханса система Бэйна привлекла некоторых английских предпринимателей. В 70-х годах прошлого века эта была, например, фирма «Стандард Тайм Компани» в Лондоне и фирма «Ритче» в Эдинбурге, где модифицировали конструкцию Бэйна.

Позднее были основаны на электромагнитном принципе многие другие электрические часы, в создании которых принимали участие Липпман, Фери, Госселен и другие. Эти часы, хотя и удовлетворяли теоретическим положениям, но на практике работа над ними наталкивалась на многие трудности с поддержанием амплитуды и постоянного периода колебаний осцилляторов. Величина электрического импульса зависела от качества контакта электрической схемы. Электрический контакт был главной причиной значительных колебаний хода первых электрических часов.

Рис. 35.Схема включения электрических часов Гиппа: 1 — маятник, 2 — ярмо, 3 — импульсная катушка, 4 — контакт Гиппа, 5 — источник, 6 — счетчик колебаний
