Станислав Михаль - Часы. От гномона до атомных часов

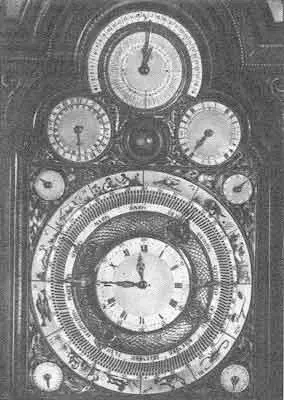

Рис. 32.Циферблат астрономических напольных часов (Австрия, XVIII век)

На некоторых часах имеются, кроме указанных циферблатов, еще и другие второстепенные циферблаты для измерения сидерического, мирового времени, времени захода и восхода Солнца, шкала взаимного положения планет в Солнечной системе и т.п. (рис. 32). Другие часы имеют встроенные термометры, манометры, психометры или компасы. Своими конструктивными особенностями обладают и часы с двусторонними циферблатами со сходными или различными шкалами времени. (Одни такие часы с золотыми и платиновыми циферблатами, изготовленные в начале XVIII в. А.И. Бреге, были проданы в Лондоне в 1965 г. за 27500 фунтов стерлингов.)

Рис. 33.Схема секундомерного механизма: 1 — спусковой рычаг, 2 — храповое колесо, 3 — защелка, 4 — установочная пружина, 5 — реверсивный рычат, 6 — вал минутного колеса, 7 — вал секундного колеса, 8 — баланс, 9 — ось коронки.

Особое положение в часовом деле занимают секундомеры и хронографы. Первые из них — это, собственно говоря, часы с центрально расположенным секундным валом и стрелкой, которую можно в любой момент вместе со всем механизмом остановить и возвратить в первоначальное нулевое положение. Секундомеры не имеют часового циферблата, естественного для обычных часов. Поэтому они начинают работать при пуске секундной стрелки, а при ее остановке останавливают работу всего часового механизма. Разгон и остановка производится специальным рычагом 1 (рис. 33), взаимодействующим с балансом. Этот рычаг имеет такую форму, что при освобождении баланса он придает одновременно ему малый импульс разгона. Рычагом 1 управляет колесо 2 с несколькими пальцами и с 15-зубым или 18-зубым храповиком. При нажатии коронки защелка 3 храповика подается на один зуб и пружина 4 одновременно фиксирует положение храповика. Пальцы колеса 2 перемещают раздвоенный рычаг 5, вращающий секундную стрелку или же вторую стрелку для суммирования измеряемых интервалов (до нулевого положения). При первом нажиме на головку секундомера рычаг 5 поднимается, освобождает стрелку, а затем рычаг 1 пускает в ход баланс. При втором нажиме этим рычагом баланс останавливается, при третьем нажиме вильчатый рычаг 5 возвращает стрелку в нулевое положение. Если секундомер устроен так, что храповик управляет лишь спусковым рычагом, а так называемым обнуляющим рычагом управляет специальная кнопка, то можно на таких секундомерах подсчитывать замеренные друг за другом интервалы времени. При нажатии на головку секундомер запускается в работу, а при следующем нажатии механизм останавливается. Если требуется сбросить показания, обнулить данные, то нажимают вторую кнопку. Если надо продолжать измерение времени, то следующим нажимом кнопки приводят механизм секундомера снова в ход. Особой модификацией секундомера является система Виннерля aiquille rattrapante с главной и вспомогательной секундной стрелкой. Вспомогательную стрелку можно в любое время остановить, снять ее показания, а после ее освобождения специальный механизм снова поставит ее в одинаковое положение с основной стрелкой.

Описанный принцип относится и к современным секундомерам и к хронометрам. Сначала их механизм был проще. Роль секундомера могли играть любые часы, механизм которых можно было в любой момент быстро остановить. Самый легкий способ остановки часов состоял в заблокировании баланса. Успешно и быстро остановить баланс можно было лишь тогда, когда его диаметр был достаточно большим, чтобы для резкого торможения не требовалась большая сила и чтобы точность измерения была максимальной.

В отличие от секундомеров хронограф представляет собой хронометрический прибор с основным двухстрелочным часовым циферблатом и центральной секундной стрелкой, указывающей время на специальной шкале с малыми делениями. Часовой механизм хронографа можно нажатием кнопки соединить со специальным пусковым и обнуляющим механизмом, подобным механизмам секундомера с секундной стрелкой. Автором первого такого хронографа был швейцарец Жан Мойзе Пузаит (1743-1793), который в 1776 г. построил часы с центральной секундной стрелкой, скачущей через целые секунды. Эту стрелку можно было останавливать и снова пускать в ход независимо от хода часов. Изобретение Пузаита усовершенствовали опять-таки швейцарцы Николе и Капт, дополнившие в 1862 г. первоначальную конструкцию устройством, которое возвращало секундную стрелку снова в нулевое положение. Развитие хронографа достигло своего расцвета в 80-х годах прошлого века. Тогда швейцарские часовые фирмы стали поставлять на рынок такие красивые и совершенные изделия, которые приведены, например, на рис. 34.
