Юрий Апальков - Линейные корабли тина Нельсон

Общее расположение линейных кораблей "Нельсон" и "Родней", несмотря на всю необычность их внешнего вида, отличалось простотой и рациональностью. Корпус был гладкопалубным с практически вертикальными, без завалов, бортами. Двойное дно простиралось почти по всей длине корабля и не охватывало лишь его оконечности. В районе машинных и котельных отделений, а также расположения главной и противоминной артиллерии высота междудонного пространства превышала 1,5 м. Оно было разбито шпангоутами, стрингерами и противоминными переборками на множество водонепроницаемых отсеков. Корпус ниже броневой палубы разделялся 22 главными водонепроницаемыми переборками, положение которых определялось общей компоновкой корабля и прежде всего башен с 406-мм орудиями. Кроме того, в районе котельных отделений, погребов боезапаса и противоминной артиллерии, что составляло около 2/3 общей длины корабля, имелись 3 продольные водонепроницаемые переборки, доходившие до броневой палубы. На всей остальной части корпуса линкора проходила по его диаметральной плоскости лишь одна продольная переборка.

Корабль имел 5 палуб: верхнюю, главную, среднюю, которая в районе расположения башен главного калибра и главных механизмов являлась броневой, нижнюю, имевшую в районе оконечностей броневые настилы, и грузовую или палубу платформ. Главная и средняя палубы использовались для размещения экипажа корабля.

Нижняя и грузовая палубы в районе погребов боезапаса артиллерии прерывались целым рядом платформ, огороженных водонепроницаемыми переборками. В районе машин и котлов грузовая палуба прерывалась, а подволоком этих помещений служила нижняя палуба.

Общая компоновка корабля была подчинена одной главной идее — сконцентрировать все его жизненно важные механизмы и вооружение на незначительном пространстве и тем самым обеспечить их мощной броневой защитой, сохранив при этом хорошие условия для ведения артиллерийского огня. Принимая во внимание сравнительно небольшую длину линкора, конструкторы разместили все башни с 406-мм орудиями перед надстройкой, причем 3-я из них (башня "С") располагалась точно посередине корпуса корабля. Сама по себе надстройка была узкой и теоретически "мертвый” сектор на кормовых курсовых углах оказался невелик. Но, когда провели первые стрельбы, выяснилось, что огонь башни "С" на предельных кормовых углах может привести к разрушению надстройки и отрицательно воздействует на приборы и оптику боевой рубки. Поэтому стрельба в этом направлении допускалась только в исключительных случаях.

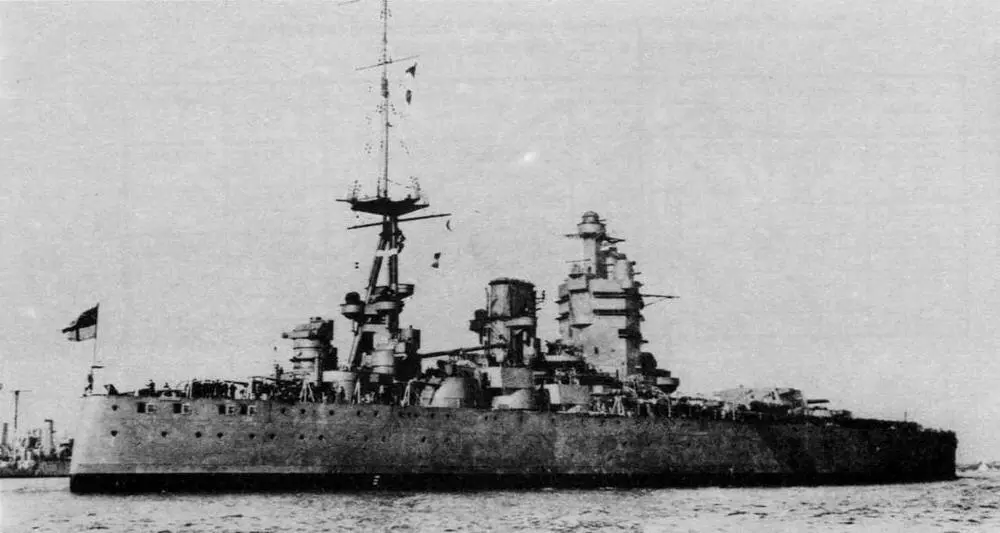

Линейный корабль "Родней". 1932 г.

При сохранении компоновки главных механизмов, использовавшейся на линейном крейсере программы 1921 года, дымовая труба (или трубы) расположилась бы в непосредственной близости от надстройки, что затрудняло работу дальномерных сигнальных постов из-за воздействия дыма. Эта проблема была разрешена весьма оригинальным способом. 2 турбинных агрегата разместили не позади котельных отделений, а впереди них. Между котлами и турбинами находился отсек с редукторными передачами и упорными подшипниками. Дымоходы всех 4-х котельных отделений свели в одну дымовую трубу, смещенную по возможности как можно дальше в корму корабля. Таким образом удалось разнести надстройку и дымовую трубу на необходимое расстояние.

Чисто инженерный подход к размещению артиллерии главного калибра и механизмов привел к тому, что для противоминных орудий практически не осталось места. Еще в проекте линейных крейсеров "Рипалз" и "Ринуан" (1915 г.) англичане отказались от казематного размещения вспомогательной артиллерии из-за невозможности использовать орудия в штормовых условиях и на больших ходах. Как уже говорилось, на линейных крейсерах программы 1921 года противоминную артиллерию разместили в 2-х орудийных башнях. В процессе проектирования линкоров типа "Нельсон" стало очевидным, что полностью сохранить эту схему не представляется возможным из-за соображений боевой живучести. Пришлось отказаться от 4-х орудий, а оставшиеся 6 башен сосредоточить в 2-х бортовых группах — с линейно возвышенной средней башней в каждой из них. Причем, чтобы обеспечить артиллерии главного калибра максимально возможные сектора обстрела на кормовых курсовых углах и избежать воздействия дульных газов на сами 152-мм орудия, их поместили далеко в корме. Первая пара башен (с обоих бортов) располагалась почти сразу за дымовой трубой в районе кормовых котельных отделений. Такое размещение противоминной артиллерии также вызвало острую критику среди специалистов. Они указывали на то, что торпедные атаки эсминцев наиболее вероятны с носовых курсовых углов. Справедливости ради надо заметить, что башенные орудия имели гораздо большие сектора обстрела, нежели казематные и вполне могли отражать атаки эсминцев противника на острых курсовых углах, не говоря уже о траверзных. Судя по всему и здесь сказывалось влияние традиций.
