Илья Мощанский - Маленькие «Тигры»

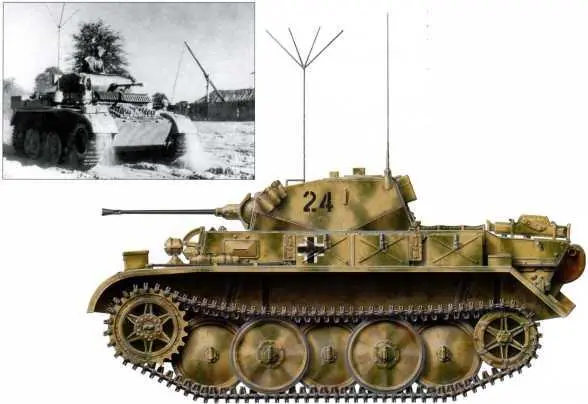

Разведывательный танк Pz.Kpfw.II Ausf.L «Лухс», принадлежащий 4-му разведбатальону 4-й танковой дивизии. На башне машины нанесен тактический номер «24», сам танк имеет желто- зеленый камуфляж. Этот «Лухс», как и другие ему подобные машины на советско-германском фронте оснащен специальным допоборудованием: особым бронелистом и отсекателем осколков в передней части бронекорпуса. Осень 1943 года.

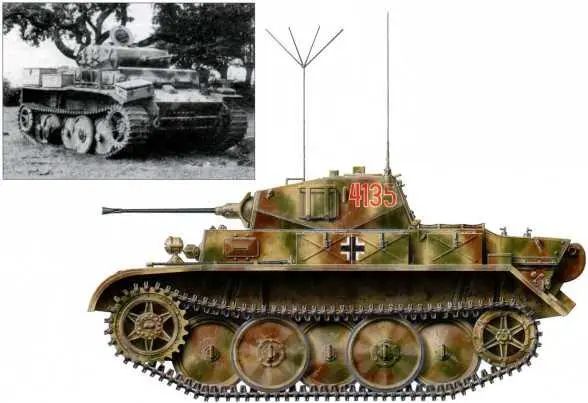

Разведывательный танк Pz.Kpfw.ll Ausf.L «Лухс» из 116-й танковой дивизии вермахта. Он имеет четырехзначный номер «4135» красного цвета с белой окантовкой, также у него отсутствует дополнительный 20-мм бронелист в передней части корпуса. Западный фронт, лето 1944 года.

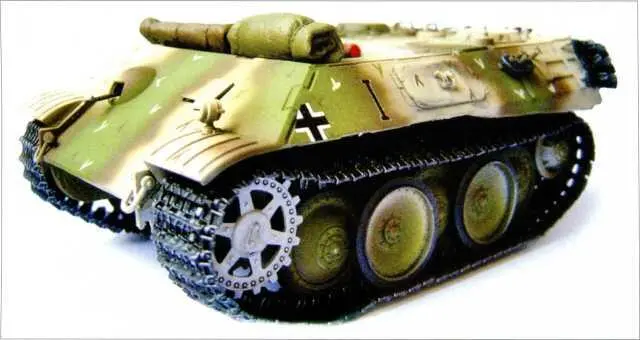

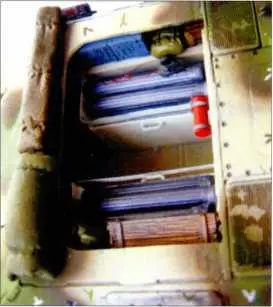

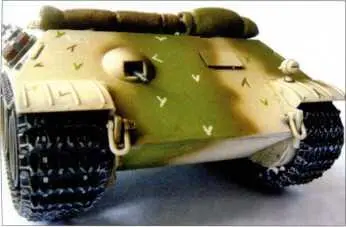

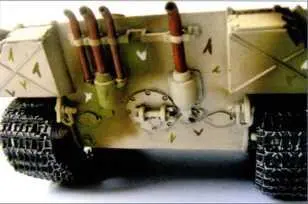

Реконструированный в виде модели транспортер боеприпасов VK 501 Munitions Schlepper. Сразу видно, что для него использовались бронелисты и элементы ходовой части немецкого танка Pz.Kpfw.V «Пантера». Отсек для перевозки боеприпасов не имел бронекрыши, в случае непогоды он прикрывался брезентом.

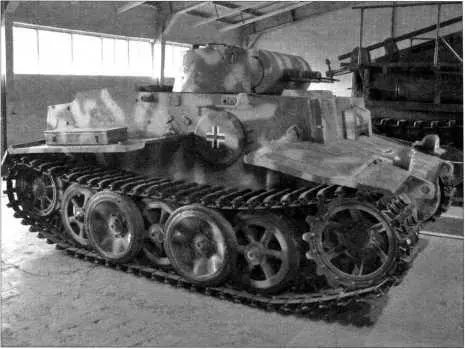

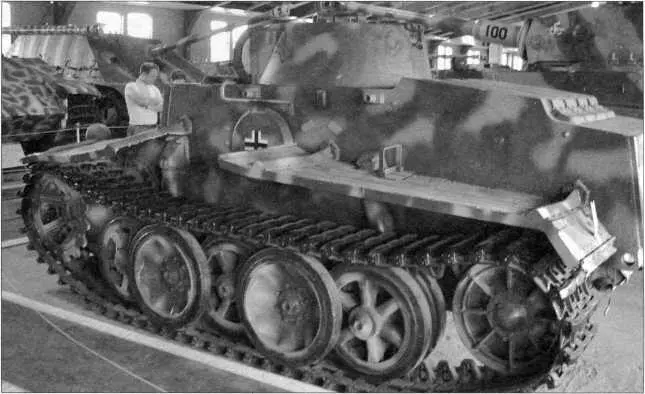

Танк поддержки пехоты Pz.Kpfw.I Ausf.F. Фото с правого борта. Хорошо видно конструкцию ходовой части: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения. Кубинка, 2009 год.

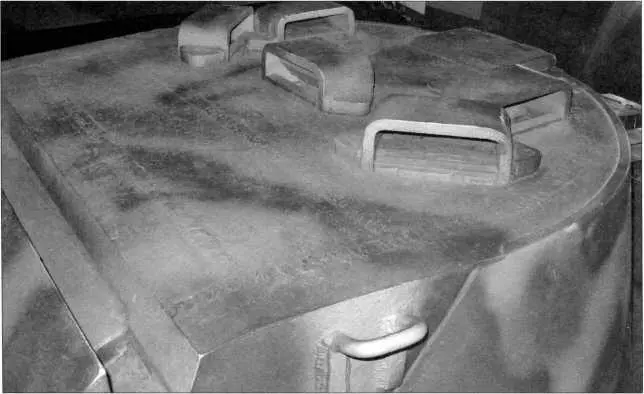

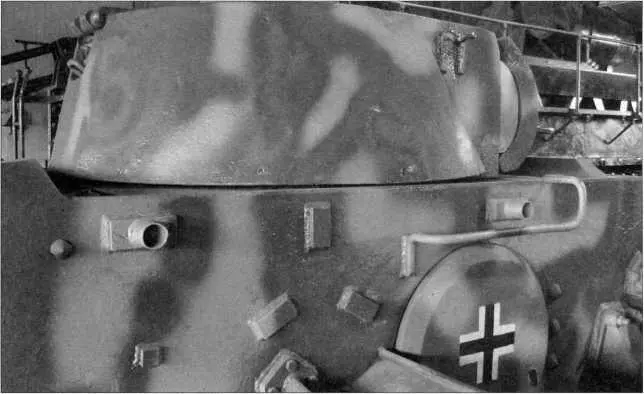

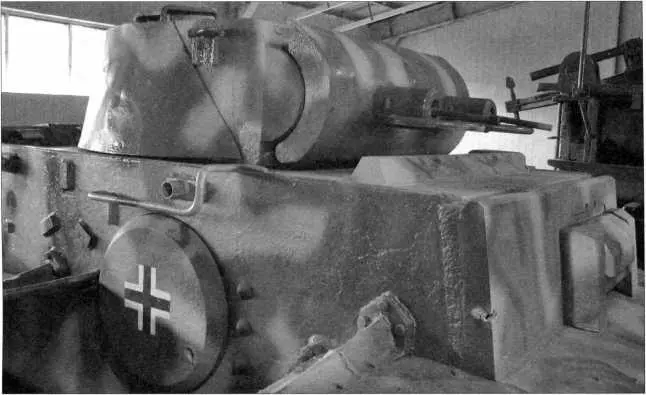

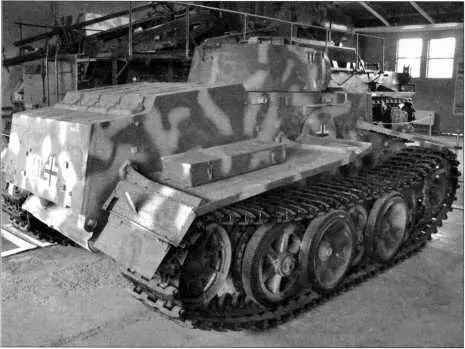

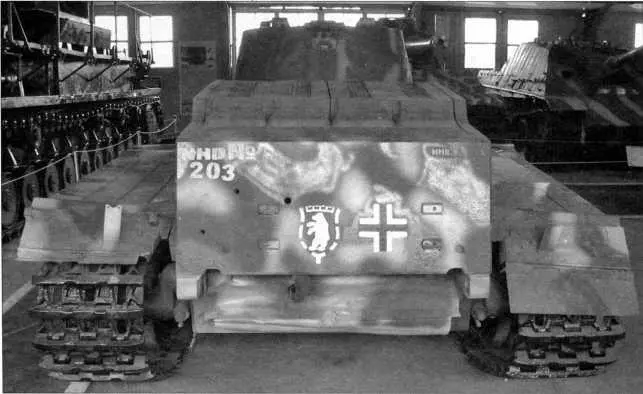

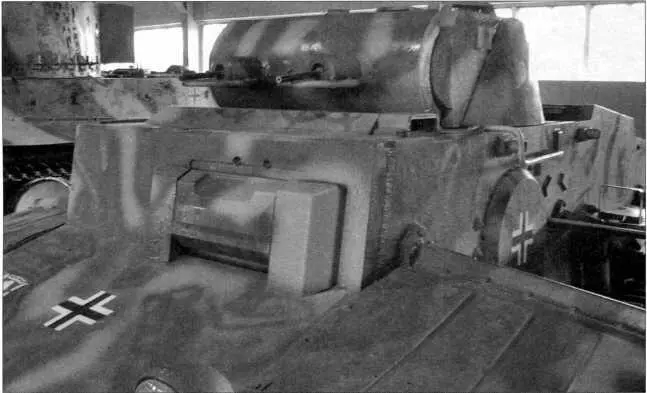

Вид танка поддержки пехоты Pz.Kpfw.l Ausf.F сзади. Ходовая часть, разработанная по принципиальной схеме инженера Кникампа, напоминала аналогичные конструкции для танков «Тигр» и «Пантера». На фотографиях следующей страницы представлена башня танка Pz.Kpfw.l Ausf.F. Основная конструкция была цилиндрической , но броневой цилиндр имел снаружи «юбку», придававшую башне коническую форму. На крыше башни были смонтированы пять перископических приборов наблюдения. Снимок 2009 года.

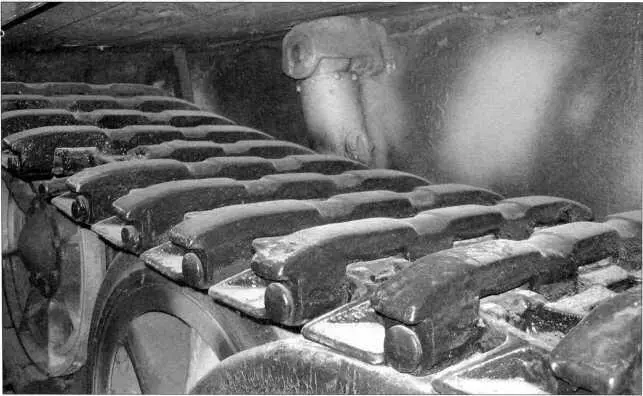

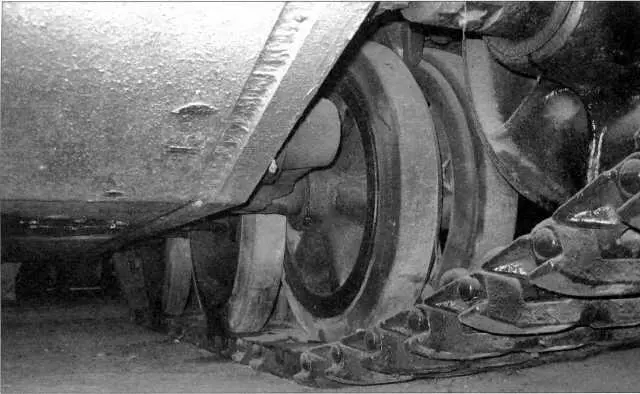

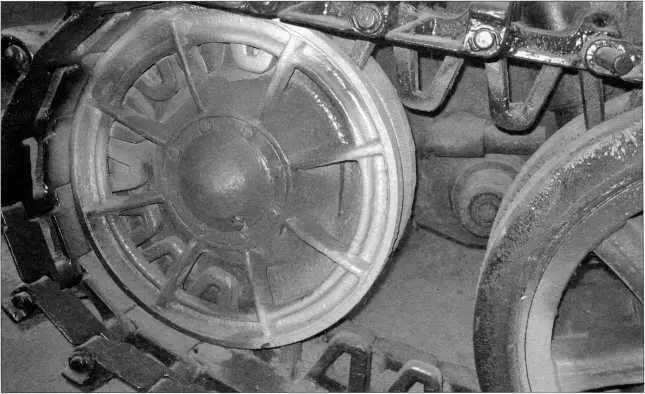

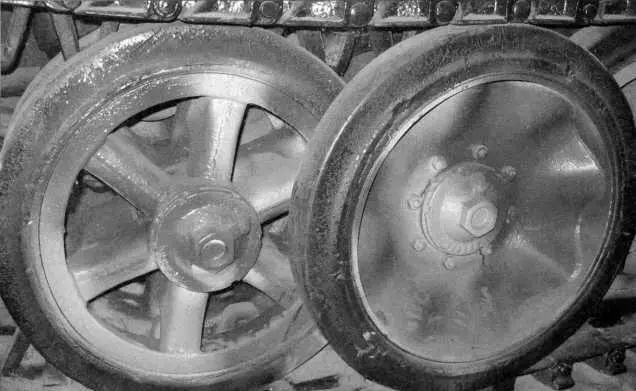

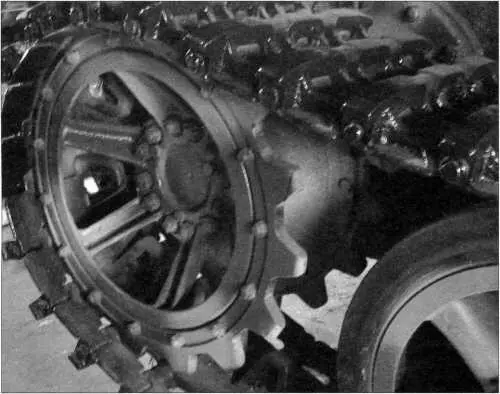

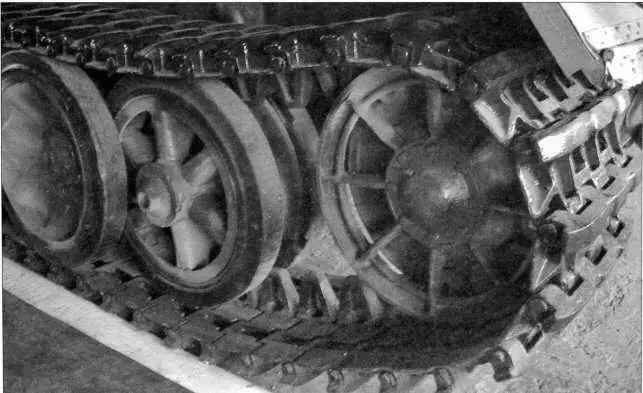

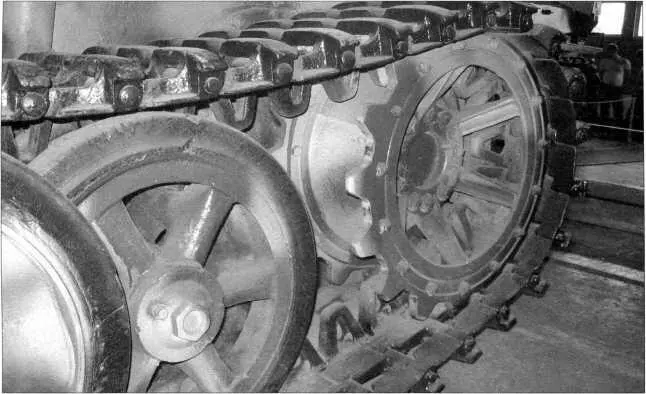

Фотографии ходовой части танка поддержки пехоты Pz.Kpfw.l Ausf.F. Хорошо видны конструкции ведущего колеса и ленивца. На последующих страницах представлены фотоснимки опорных катков и гусениц (ширина траков 540 мм) этой боевой машины. Фотографии 2009 года.

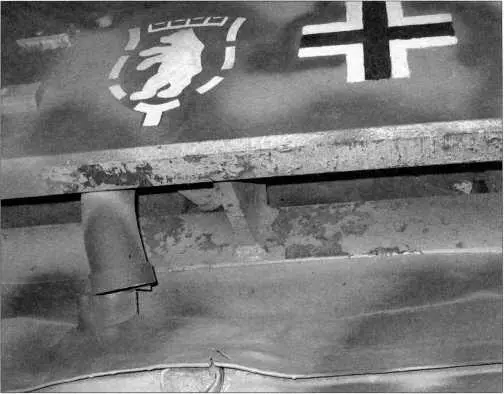

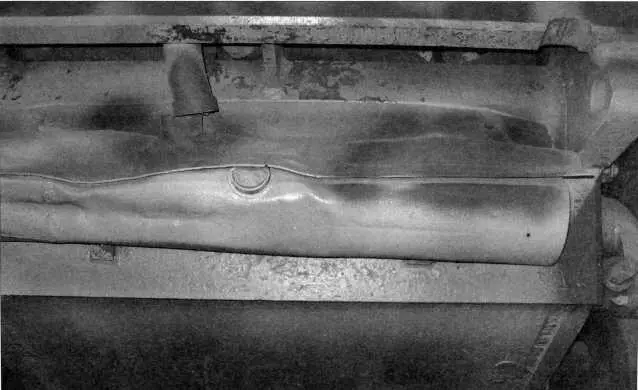

На фотоснимках представлен вид и расположение глушителя танка Pz.Kpfw.l Ausf.F. Типичная для германского танкостроения цилиндрическая конструкция примыкала к нижней задней части бронекорпуса боевой машины. 2009 год.
