Николай Пахомов - Броненосцы типа “Редутабль (1871-1921)

1925 г. Общество "Юнион Маритим Франсэз" всё-таки пытается снять остов с мели.

1926-1927 гг. В июле взялись за дело предприниматели парижане Кольднерг и Колле. Они возобновили попытки по снятию судна с мели, прибегнув к помощи известных русских инженеров-водолазов Сидерснера и Бохановского. В январе 1927 г. накаченный сжатый воздух приподнял корпус, но оставшиеся не заделанными более 150 отверстий не позволили тогда же довести дело до конца. Помимо заделки отверстий следовало установить внешние поплавки для окончательного завершения работ по снятию с мели в течение второй половины апреля. Герметичное заделывание отверстий ограничило течь воды до 2-4%, и единственная помпа (350т/ч) осушила 8000 куб.м в носовых и центральных отсеках. Остов посадили на мель в более удобном месте, у фарватера Порт-Луи, где его и разрезали.

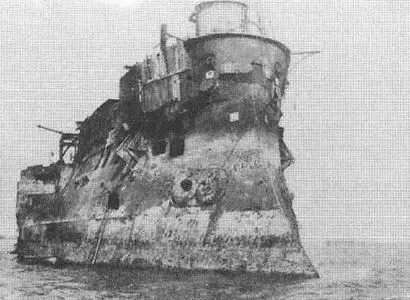

Корпус броненосца "Девастасьон". Порт-Луи, 1920-е гг.

Третий броненосец условного типа "Редутабль"- "Курбэ" строился в арсенале Тулона под руководством инженеров Бернье Фонтэна и Видмана. Корабль заложили 19 июля 1875 г. под традиционным ещё для Империи именем "Foudroyant" (Фудройан — Громовой, переименуют его десятью годами позже) спустили на воду 27 апреля 1882 г. и окончательно вооружили 20 октября 1886 г. В целом он был идентичен "Девастасьону", заложенному полугодием позже за исключением единственной бросающейся в глаза детали: сильной выгнутости фальшборта на полубаке. Это было связано с креплением бушприта. О менее заметных укажем ниже.

Во время закладки "Фудройана" стапель Мурийона не был согласован с необычной длиной корабля. Надлежало установить на нем специальную гидравлическую систему для спуска корпуса на воду. Приспособления, сделанные впервые и без должного опыта, не помогли: в день спуска на воду — вечером 27 апреля 1882 г. — корабль, развив слишком большую скорость, оборвал свои швартовы и выскочил на мель вне углублённой зоны. Корпус сняли с мели только спустя три дня с помощью трёх больших кораблей: "Реванш", "Сарт", "Шамрок", а также портовых буксиров. Морской префект признал, что не все меры предосторожности были приняты.

"Курбэ" имел следующие тактико-технические данные: длину между перпендикулярами 95 м, длину от оконечности шпирона до оси руля 98,4 м, максимальную длину 100,77 м, максимальную ширину 21,25 м, ширину по каземату 21,25 м, глубину интрюма 7,31 м, проектную осадку носом 7,08 м, кормой 7,6 м, среднюю садку 7,31 м, дифферент 0,52 м, площадь погруженного миделя 137,44 кв.м., отстояние шпирона от носового 3,35 перпендикуляра, ниже ватерлинии 2,9 м, высота броневого пояса по ватерлинии 2,8 м, полное водоизмещение общее 10518 т, расстояние метацентра от центра тяжести полностью снаряжённого корабля 0,91 м.

Две независимые друг от друга трёхцилиндровые вертикальные паровые машины системы Woolf (построены на заводе Крёзо) общей мощностью 8000 л.с., пар к которым подавался из 12 котлов, 2 винта, максимальную скорость 15,5 уз, и дальность плавания при скорости 10 узлов 2870 мили.

Винты и руль имели то же расположение, что на "Девастасьоне". Однако система быстрого доступа к рулю на "Курбэ" была упразднена.

Эту ошибку исправили в декабре 1889 г. вырезанием люка в броневой палубе.

Расположение главной артиллерии было идентично "Девастасьону". Небольшое отличие заключалось в фальшбортах подубашен, которые имели полукруглую форму, слегка выступавшие за броню борта. Револьверные орудия в основном располагались на нижних марсах, по четыре на каждом.

Шесть остальных размещались на верхней палубе и на полубаке.

На "Курбэ" установили пять станков для торпедных аппаратов, но сами торпедные аппараты установили только в 1888 г. Четыре из них были расположены аналогично "Девастасьону", пятый же находился в кормовой оконечности по диаметральной плоскости для стрельбы по настигающему врагу.

Комплект самодвижущих торпед предусматривался из 12 штук.

Общее расположение и, в частности, пороховые погреба также были идентичны "Девастасьону".

Некоторые детали якорного оборудования отличались от "Редутабля" и "Девастасьона", среди которых отметим клюзы, расположенные ближе к ватерлинии. Такое понижение вызывало в шторм большие потоки воды на нижней носовой батарее.

Надстройки отличались от "Девастасьона" только носовыми обводами и более высоким фальшбортом, лучше защищающем экипаж и, в том числе, прислугу орудий верхней палубы.
