Т-38, по сравнению с Т-37А, имел более широкий корпус без дополнительных надгусеничных поплавков. Вооружение Т-38 осталось прежним — 7,62-мм пулемет ДТ, смонтированный в шаровой установке в лобовом листе башни. Конструкция последней, за исключением мелких изменений, была полностью заимствована у танка Т-37А.

На Т-38 был установлен тот же двигатель, что и на его предшественнике — ГАЗ-АА мощностью 40 л.с. Двигатель в блоке с главным фрикционом и коробкой перемены передач устанавливался вдоль оси танка между сиденьями командира и механика-водителя.

Трансмиссия состояла из однодискового главного фрикциона сухого трения (автомобильное сцепление от ГАЗ-АА), газовской четырехскоростной коробки перемены передач, карданного вала, главной передачи, бортовых фрикционов и бортовых передач.

Ходовая часть во многом была идентична танку Т-37А, от которого заимствовали конструкцию тележек подвески и гусеницы. Была несколько изменена конструкция ведущего колеса, а направляющее колесо по габаритам стало идентичным опорным каткам (за исключением подшипников).

Для движения машины на плаву использовался трехлопастной винт и плоский руль. Винт при помощи карданного вала соединялся с редуктором отбора мощности, закрепленным на коробке перемены передач.

Электрооборудование Т-38 выполнялось по однопроводной схеме с напряжением 6 В. В качестве источников электроэнергии использовались аккумулятор 3-СТП-85 и генератор ГБФ-4Ю5.

Как это часто бывает, новая машина имела большое количество недостатков. Например, по донесению завода № 37 в АБТУ РККА, «с 3 по 17 июля 1935 года Т-38 выходил на испытания только четыре раза, все остальное время танк находился в ремонте» (23). С перерывами испытания нового танка шли до зимы 1935 года, а 29 февраля 1936 года постановлением Совета труда и обороны СССР танк Т-38 был принят на вооружение Красной Армии взамен Т-37А. Весной того же года началось серийное производство новой амфибии, которое до лета шло параллельно с выпуском Т-37А.

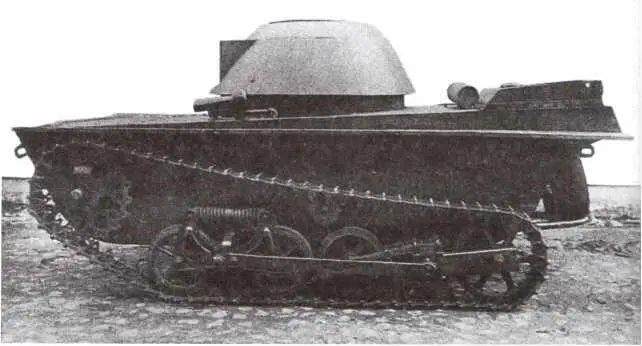

Опытный танк конструкции инженера Шитикова (ТШ), вид слева. Хорошо видна конструкция подвески. Москва, 1935 год (АСКМ).

Серийный Т-38 несколько отличался от прототипа — был установлен дополнительный опорный каток в ходовую часть, незначительно изменилась конструкция корпуса и люка механика-водителя. Бронекорпуса и башни для танков Т-38 поступали только с Подольского завода имени Орджоникидзе, который к 1936 году сумел наладить их производство в необходимом количестве. В 1936 году на небольшое количество Т-38 установили сварные башни производства Ижорского завода, задел которых остался после прекращения производства Т-37А.

Осенью 1936 года на НИБТ полигоне прошел испытания на гарантийный километраж серийный танк Т-38 с «тележками нового образца». Они отличались отсутствием поршня внутри горизонтальной пружины, а для того, чтобы направляющий стержень не вышел из трубки при возможном случае разгрузки катков, к кронштейнам тележки крепился стальной трос. В ходе испытаний в сентябре-декабре 1936 года этот танк прошел 1300 километров по дорогам и пересеченной местности. Новые тележки, как отмечалось в документах, «в работе показали себя хорошо, показав ряд преимуществ перед прежней конструкцией».

В выводах, содержащихся в отчете об испытаниях Т-38, было сказано следующее:

«Танк Т-38 пригоден для решения самостоятельных тактических задач. Однако для повышения динамики необходимо поставить двигатель М-1. Кроме того, необходимо устранить недостатки: гусеница спадает при движении по пересеченной местности, недостаточна амортизация подвески, рабочие места экипажа неудовлетворительны, водитель имеет недостаточный обзор влево, повысить плавучесть танка» (24).

С начала 1937 года в конструкцию танка ввели ряд изменений: на смотровую щель в лобовом щитке механика-водителя стали устанавливать броневую планку, предохраняющую от попадания свинцовых брызг при ружейно-пулеметном обстреле танка, в ходовой части стали использовать «тележки нового образца» (со стальным тросом). Кроме того, в производство пошел радийный вариант Т-38, оснащенный радиостанцией 71-ТК-1 со штыревой антенной. Ввод антенны находился на верхнем переднем листе корпуса между местом механика-водителя и башней.

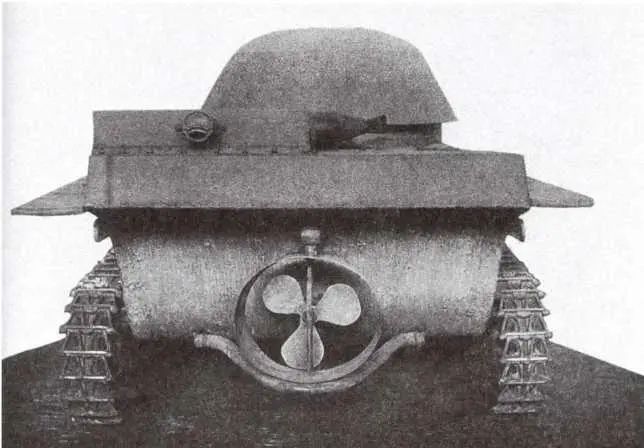

Опытный танк конструкции инженера Шитикова (ТШ), вид сзади. Москва, 1935 год (АСКМ).
