Кроме того, Шитиков участвовал в работах по модернизации Т-38 и проектировании машины 010 — прототипа танка Т-40.

Серийный вариант легкого танка Т-41. Масштаб 1:35.

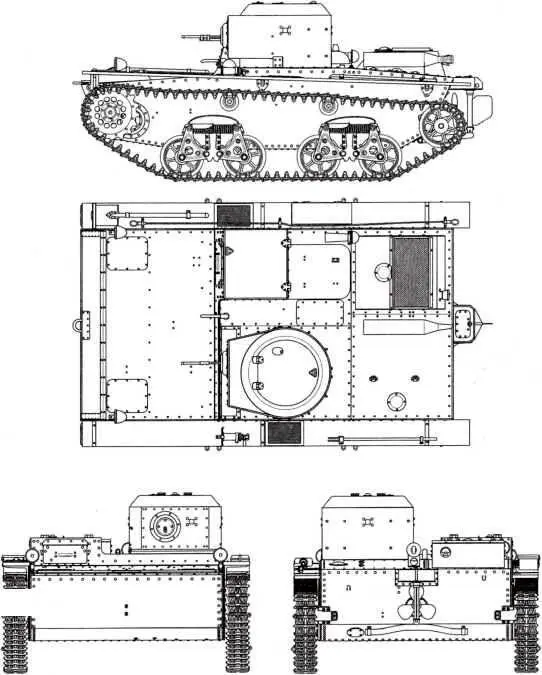

Радийный вариант легкого плавающего танка Т-37А с бронекорпусом Подольского завода имени Орджоникидзе. Угольники, установленные на поплавках, служили для защиты рамочной антенны при движении по лесу и кустарнику. Масштаб 1:35.

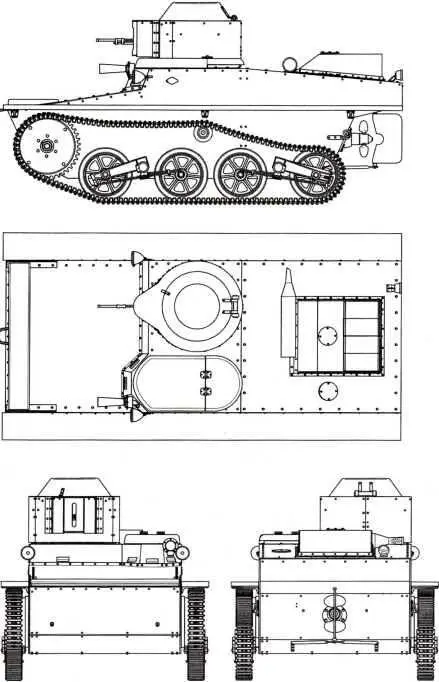

Легкий плавающий танк Т-38 выпуска 1936 года. Масштаб 1:35.

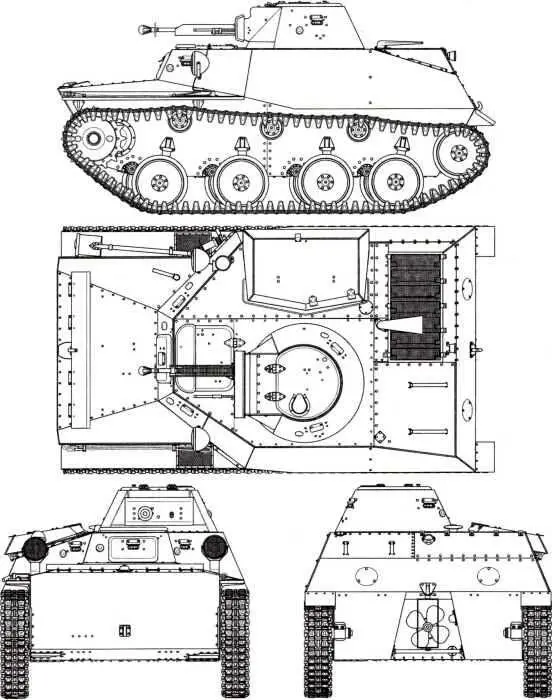

Легкий танк Т-40 выпуска 1941 года. Масштаб 1:35.

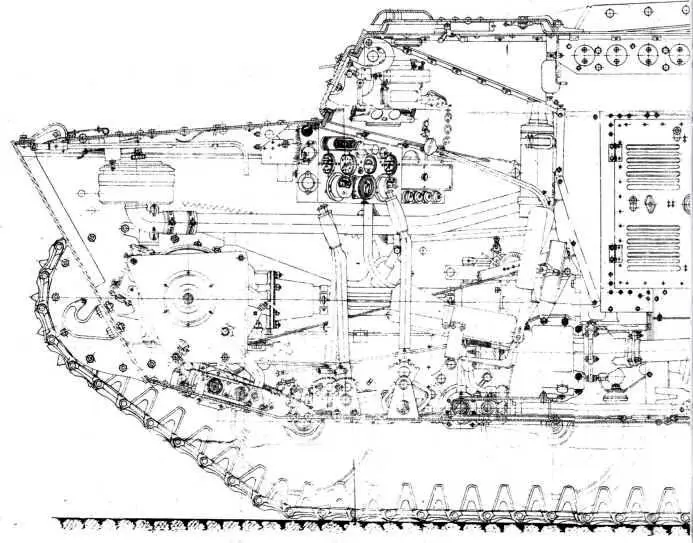

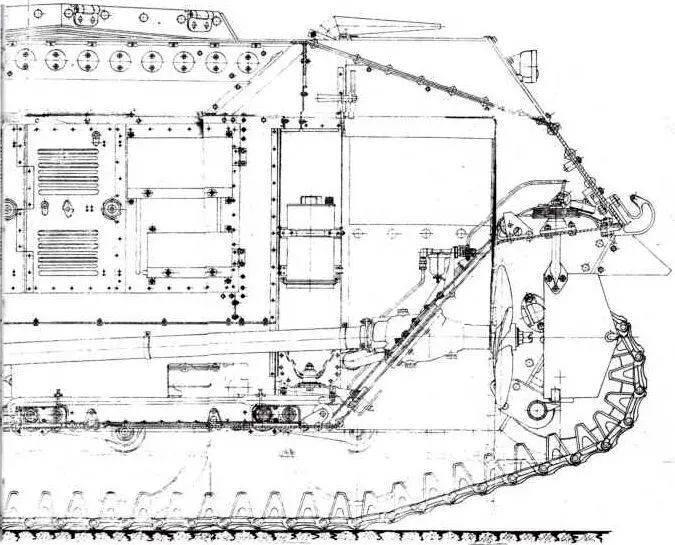

Продольный разрез корпуса танка Т-40, копия заводского чертежа.

Этот танк разрабатывался на Горьковском автомобильном заводе (ГАЗ) с весны 1936 года как альтернативный танку Т-38. Дело в том, что в 1935 году ГАЗ получил задачу организовать выпуск танков Т-37А, однако по ряду причин план в 50 машин так и не был выполнен. По решению правительства СССР с 1936 года ГАЗ должен был начать производство танков Т-38. Естественно, ГАЗ не был заинтересован в выпуске «чужого» (то есть разработанного на другом заводе) танка. Поэтому в спешном порядке КБ Горьковского автозавода приступило к проектированию своего плавающего танка, заявив руководству АБТУ РККА, что «проектируемая машина будет иметь лучшие боевые и технические характеристики по сравнению с танком Т-38».

Работами по танку, получившему обозначение «Танк Молотова» в честь «шефа» завода (до 1953 года завод назывался ГАЗ имени Молотова), непосредственно руководил главный инженер завода В. Данилов.

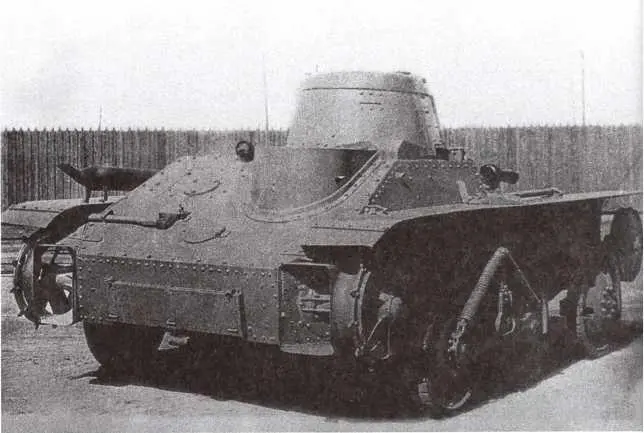

Вид справа сзади опытного танка Т-43-1 конструкции Опытного завода имени Кирова на колесном ходу. Ленинград, весна 1935 года. Хорошо видна конструкция звездочек с лопастями и направляющего механизма для плавания танка (АСКМ).

Летом 1936 года изготовили две машины, одну из которых отправили для испытаний на НИБТ полигон, а вторую оставили на ГАЗе.

Корпус ТМ изготавливался из брони толщиной 4–9 мм при помощи сварки. Изнутри листы днища и бортов в местах стыков, установки двигателей и крепления кронштейнов тележек подвески усиливались угольниками и балками.

Сверху на корпусе располагалась клепаная 8-гранная подбашенная коробка, смещенная к левому борту. На коробке монтировалась башня в форме усеченного конуса, в переднем плоском листе которой устанавливался 7,62-мм пулемет ДТ.

Справа от башни, в которой находился командир танка, располагалось место механика-водителя. Для наблюдения за полем боя командир имел 5 отверстий в подбашенной коробке и 3 отверстия в башне. Механик-водитель имел передний люк со смотровой щелью.

«Танк Молотова» был первой отечественной боевой машиной, оснащенной спаренной установкой двигателей; на нем было установлено два автомобильных мотора ГАЗ М-1, расположенных параллельно. Они были смещены вправо и влево относительно продольной оси танка и смонтированы на двух поперечных балках. Передние концы коленвалов двигателей были переделаны для установки на них карданных шарниров, которые соединялись с блокировочным мостом через специальные сцепления с валиками.

Генератор и стартер имелись только у правого двигателя. Запуск левого двигателя производился специальным пусковым механизмом — педалью через коробку отбора мощности и коробку перемены передач. Охлаждение двигателей осуществлялось при помощи общего водяного радиатора.

Трансмиссия состояла из стандартной коробки перемены передач автомобиля ГАЗ-АА, главных сцеплений и тормозов. Привод от двигателей на передний ведущий мост танка осуществлялся при помощи удлиненных карданных валов грузовика ГАЗ-ААА. В отличие от Т-37А и Т-38 управление ТМ осуществлялось не рычагами, а специальным штурвалом. Ходовая часть ТМ — гусеницы, тележки ходовой части, направляющие и ведущие колеса — полностью заимствовались с танка Т-37А. Однако количество тележек на ТМ по сравнению с Т-37А возросло и составило по три на каждый борт.
