Владимир Бойко - Черноморский Подплав. 1907–1935

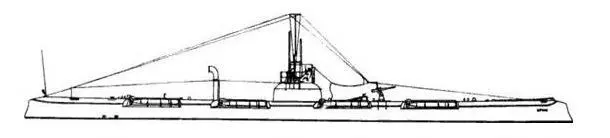

Подводная лодка «Камбала». 1909 год.

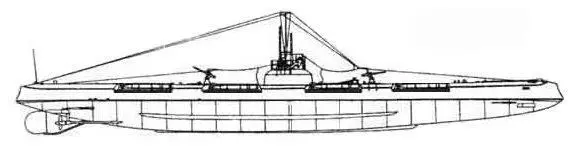

Подводная лодка «Карась» после модернизации. 1914 год.

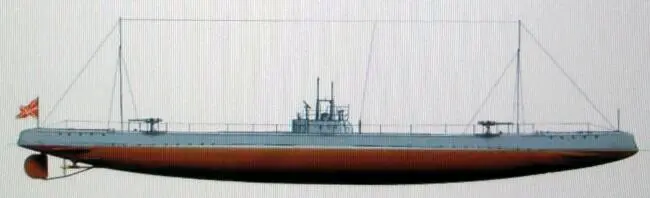

Подводная лодка «Нарвал» после вступления в строй без артиллерийского вооружения.1915 год.

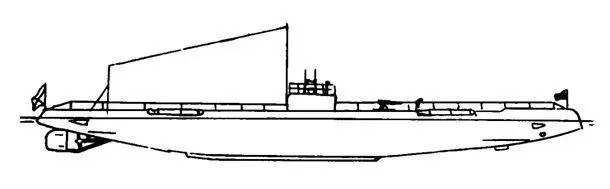

Подводная лодка «Кашалот» до демонтажа торпедных аппаратов. Установлены 75-мм орудие системы Канэ (нос) и 57-мм орудие системы Гочкиса (корма).1916 год.

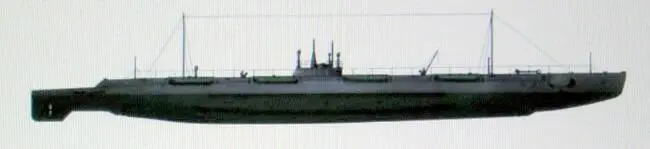

Подводная лодка «Кит» после демонтажа четырех торпедных аппаратов. Установлены два японских 75-мм орудия системы Арисака.1917 год.

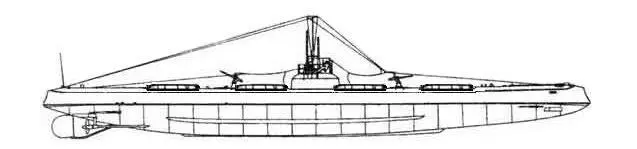

Подводная лодка «Морж» после вступления в строй. Установлены 57-мм орудие системы Гочкиса (нос) и основание для кормовой 47-мм пушки.1915 год.

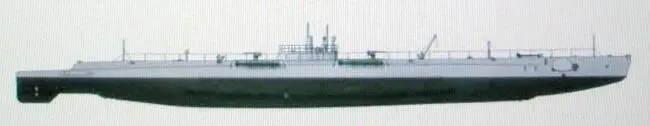

Подводная лодка «Тюлень» после демонтажа четырех торпедных аппаратов. Установлены 75-мм орудие системы Канэ (нос), 57-мм орудие системы Гочкиса (корма), 37-мм противоаэропланная пушка и пулемет на рубке.1917 год.

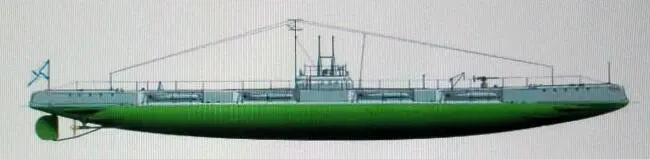

Подводная лодка «Политрук» («Нерпа») после демонтажа торпедных аппаратов. Установлены два 75-мм орудия системы Канэ.1924 год.

Подводная лодка АГ-22. 1920 год.

Подводная лодка «Политработник» (АГ-26). 1930 год.

Подводная лодка «Марксист» (АГ-25). 1932 год.

Подводная лодка А-2 (АГ-24). 1942 год.

Подводные лодки с торпедными аппаратами в глубоких нишах (до 1916 года). «Барс», «Гепард» и «Вепрь».

Подводные лодки с торпедными аппаратами в неглубоких 50-см нишах (до капитальных ремонтов 20-х годов). «Тигр», «Львица», «Пантера», «Гагара» (на краях только места под ТАТА), «Ягуар» (четыре средних торпедных аппарата до 1923 года) и «Утка» (4 средних торпедных аппарата до 1919 года).

Подводные лодки с торпедными аппаратами в углублениях на палубе (до капитальных ремонтов 20-х годов). «Рысь», «Леопард», «Угорь», «Тур». Возможно «Единорог» и «Язь».

Подводные лодки с торпедными аппаратами на палубе (с 1916 года до капитальных ремонтов 20-х годов). «Барс», «Гепард», «Вепрь» и «Волк».

Подводные лодки с мощными дизелями (1320 л.с.), с ТАТА в неглубоких нишах. «Кугуар», «Змея» (без трубы вентиляции с ТА до 1925 года), «Буревестник» (без средних торпедных аппаратов, ТА до 1919 года) и «Орлан».

Подводные лодки тип «Барс» для Черного моря. «Пеликан» и «Лебедь» (возможно торпедные аппараты уже не планировались).

Карта Боевых позиций и мест базирования подводных лодок Черноморского Подплава в Великую (Первую мировую) войну.
