Дмитрий Соболев - Секретная авиашкола. Немецкий учебный и испытательный авиацентр в СССР 1925-1933 гг.

Основные характеристики :

Размах крыла — 11,5 м. Длина — 10,1 м. Площадь крыльев — 34,6 м². Вес пустого — 1780 кг. Взлетный вес — 2985 кг. Максимальная скорость— 274 км/ч. Потолок — 5300 м. Время набора высоты 1000 м — 2,9 мин. Дальность полета — 960 км. Вооружение — неподвижный пулемет с боекомплектом 500 патронов и подвижный пулемет с боекомплектом 750 патронов.

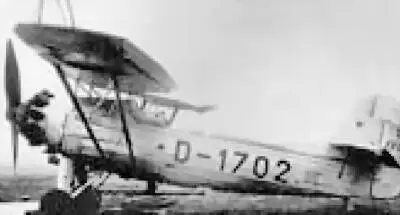

Хейнкель HD 46— двухместный разведчик, биплан с двигателем воздушного охлаждения Сименс «Юпитер» мощностью 500 л.с. Верхнее крыло выполнено стреловидным, чтобы улучшить обзор из кабины экипажа. Первые два опытных экземпляра HD 46 построены и испытаны весной 1931 г., а в июле того же года первый из них, HD 46а (зав. № 376, борт. № D-1702), доставили в Липецк для испытания. В частности, на липецком полигоне проверялась эффективность нового кассетного бомбосбрасывателя и 10-килограммовых авиабомб, а также оборудования для дневных и ночных полетов. В 1933 г., после переделки HD 46 из биплана в подкосный верхнеплан, началось его серийное производство под обозначением Не 46. Всего было изготовлено около 450 этих самолетов, находившихся на вооружении до середины Второй мировой войны.

Основные характеристики :

Размах крыла — 11,5 м. Длина — 9,4 м. Площадь крыльев — 31,6 м². Вес пустого — 1400 кг. Взлетный вес — 2170 кг. Максимальная скорость— 198 км/ч. Потолок — 5500 м. Время набора высоты 1000 м — 3 мин. Дальность полета — 980 км. Вооружение — один неподвижный и один подвижный пулемет.

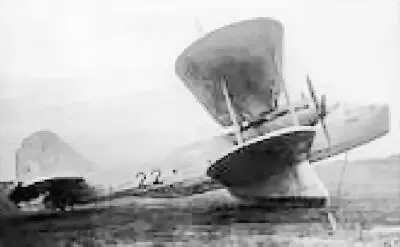

Хейнкель HD 59— морской многоцелевой самолет, биплан с двумя двигателями BMW VI мощностью по 660 л.с. Экипаж четыре человека. Два опытных образца, 59а и 59b, были изготовлены в 1931 г. Летом 1932 г. пилот Г. Зимон перегнал HD 59b (зав. № 79, борт. № D-2215) в Липецк, где самолет с измененным на «22» бортовым номером проходил испытания с 6 июля по 2 сентября. Вместо поплавков были установлены колеса, закрытые обтекателями. В основном велись испытания вооружения, в частности впервые примененного немецкими конструкторами электрического бомбосбрасывателя и новой 500-кг бомбы. В 1933–1938 гг. было выпущено 140 экземпляров HD 59 (в серии он обозначался Не 59). Основным производителем являлась фирма «Арадо». Самолет находились на боевой, а затем вспомогательной службе до 1943 г. Активно использовался люфтваффе в период гражданской войны в Испании и «битвы за Англию».

Основные характеристики :

Размах крыла — 23,7 м. Длина — 17,4 м. Площадь крыльев — 153,2 м². Вес пустого — 5440 кг. Взлетный вес — 9000 кг. Максимальная скорость — 220 км/ч. Потолок — 3500 м. Время набора высоты 1000 м — 4,8 мин. Дальность полета — 875 км. Вооружение — одна 675-кг торпеда или до 1000 кг бомб, три подвижных пулемета.

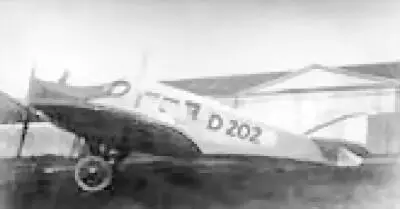

Юнкерс F 13— первый в мире пассажирский самолет, свободнонесущий металлический моноплан с двигателем водяного охлаждения Мерседес D IIIa мощностью 160 л.с. или BMW III мощностью 185 л.с., открытой кабиной для двух членов экипажа и закрытой пассажирской кабиной на четырех человек. Создан конструктором фирмы «Юнкерс» О. Ройтером в 1919 г. В 1920-х гг. был одним из самых распространенных пассажирских самолетов, применялся на авиалиниях более чем 30 стран. 49 F 13 эксплуатировалось в СССР. В Липецкой авиашколе было два F 13. Первый (D-831) применялся там в 1926–1927 гг., второй (D-252) использовался с 1929 г.

Основные характеристики (с двигателем BMW III) :

Размах крыла — 14,8 м. Длина — 9,6 м. Площадь крыльев — 34,5 м². Вес пустого — 1075 кг. Взлетный вес — 1800 кг. Крейсерская скорость — 140 км/ч. Потолок — 4600 м. Длина разбега — 200 м. Дальность полета — 540 км.

Юнкерс W 33— грузо-пассажирский самолет, увеличенный вариант моноплана F 13 с фюзеляжем без окон и двигателем водяного охлаждения Юнкерс L 5 мощностью 310 л.с. Мог брать до 1 тонны груза. Первый полет состоялся в 1926 г. Строился серийно, изготовлено 60 экземпляров, в СССР применялся с 1928 г. Один W 33 (D-1459) находился в составе немецкой группы в Липецке в 1929–1933 гг., проводились испытания военного варианта с пулеметной установкой на фюзеляже.

Основные характеристики :
