Михаил Барятинский - Плавающий танк ПТ-76. От Невы до Ганга и Суэцкого канала

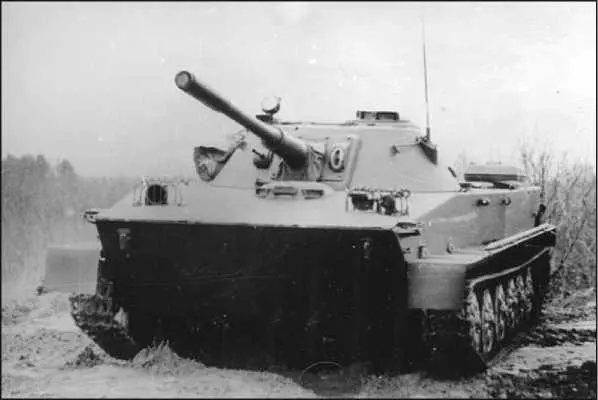

Танк ПТ-76 выпуска 1954 года с частично выполненной модернизацией 1956–1964 гг. На верхнем носовом листе корпуса установлены фара видимого света ФГ-102 со светомаскировочной насадкой (справа) и фара ФГ-100 с инфракрасным фильтром (слева). На крыше башни — поворотная фара ФГ-101.

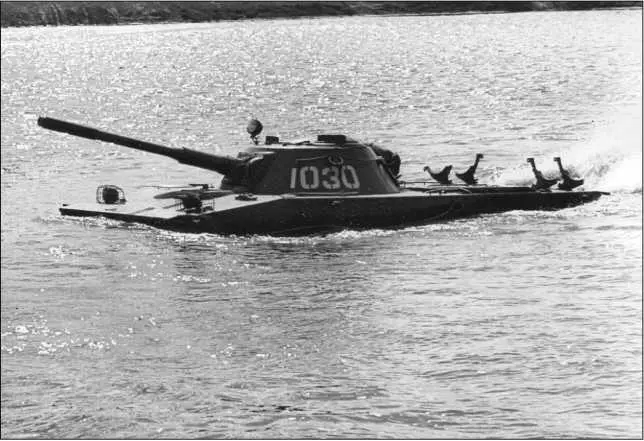

Танк ПТ-76 выпуска 1954 года на плаву. На крыше МТО видны кронштейны для крепления 90-л цилиндрических топливных баков.

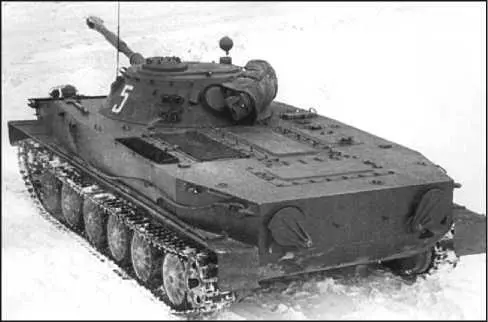

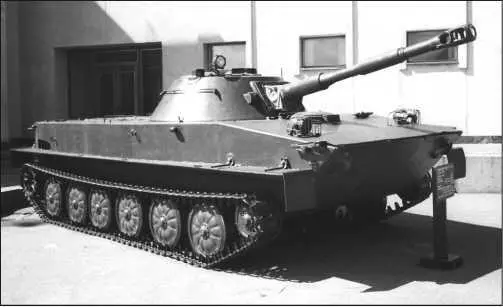

Танк ПТ-76 выпуска после ноября 1955 года, частично модернизированный в 1956–1959 годах.

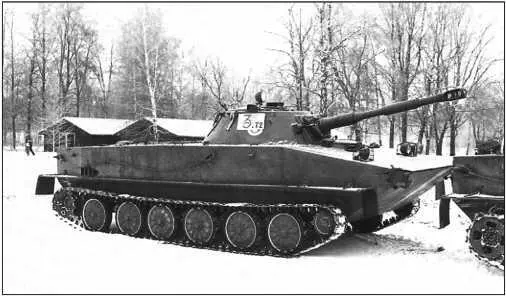

Танк ПТ-76 выпуска 1957 года.

Танк ПТ-76Б выпуска 1959 года, вид спереди сверху (вверху) и вид сзади сверху (внизу).

Начиная с 1960 года и до конца серийного производства в конструкцию ПТ-76Б были внесены существенные изменения. На танке установили систему ПАЗ, для увеличения запаса хода смонтировали три топливных бака: один кормовой внутренний и два наружных, заимствованных у танка Т-54. Общая емкость всех топливных баков достигла 580 л. На танк стали устанавливать унифицированное противопожарное оборудование УА ППО, новые фары, более мощный генератор, центробежные масляные фильтры, предпусковой подогреватель новой конструкции и гирополукомпас ГПК-59. С целью обеспечения более надежной работы подвески на танк стали монтировать заневоленные торсионы, в связи с чем торсионы правого борта стали невзаимозаменяемы с торсионами левого борта. Для улучшения кучности и меткости стрельбы из спаренного пулемета ввели пружину-компенсатор под задний ползун пулеметной установки и т. д.

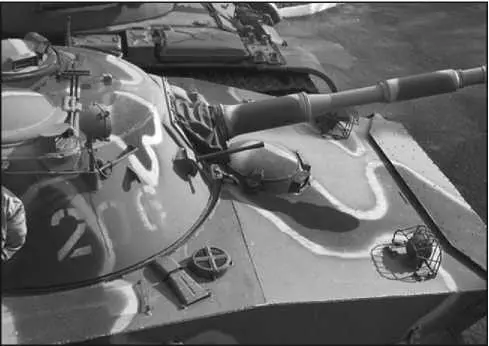

Средняя часть башни танка ПТ-76Б. Характерная деталь ПТ-76Б — кронштейн поворотной фары на борту башни, а не на крыше.

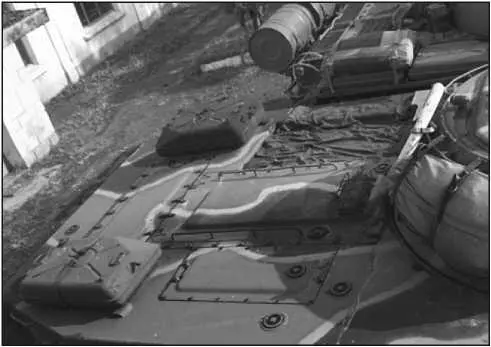

С 1964 года на ПТ-76Б стали устанавливаться прямоугольные топливные баки, заимствованные у Т-54.

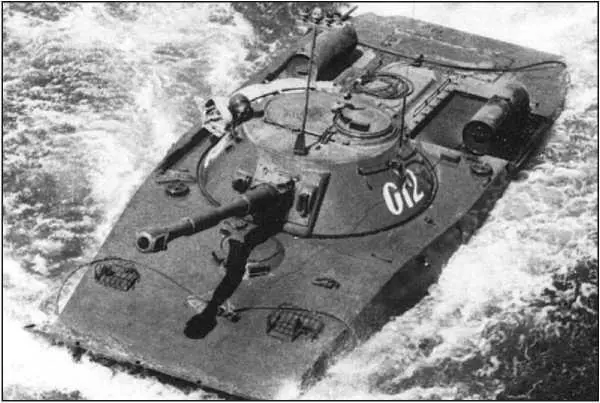

Т анк ПТ-76Б выпуска 1961 года на плаву. На крыше МТО хорошо видны дополнительные топливные баки, заимствованные у Т-34.

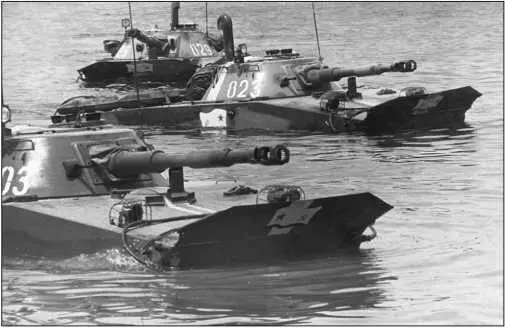

Танки ПТ-76Б одного из подразделений морской пехоты. У танков подняты волноотражательные щитки и установлены приборы наблюдения механика-водителя ТНП-370.

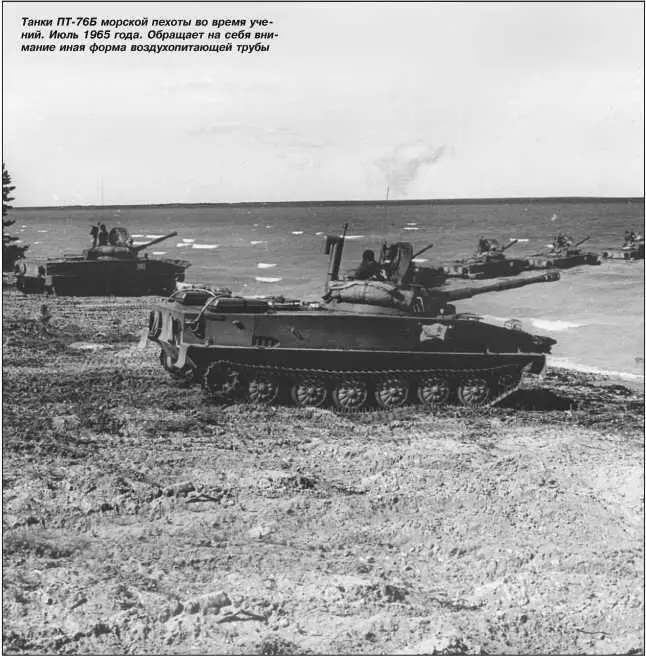

Танки ПТ-76Б морской пехоты во время учений. Июль 1965 года. Обращает на себя внимание иная форма воздухопитающей трубы.

В мае 1962 года с целью снижения массы машины толщину верхнего лобового листа корпуса уменьшили с 10 до 8 мм. С целью улучшения водоходных качеств танка с октября того же года ввели корпус большего водоизмещения за счет увеличения его высоты на 70 мм и изменения угла наклона нижнего лобового листа от вертикали с 45° до 55°. Для лучшего схода воды с задней части крыши корпуса ей был придан небольшой обратный уклон.

Последняя группа изменений внедрялась также на танки ПТ-76 и ПТ-76Б раннего выпуска в ходе их капитального ремонта. Кроме того, в ходе ремонта на танки ПТ-76, выпущенные до 1957 года, устанавливались пушки Д-56ТМ. С 1967 года на всех танках спаренные пулеметы СГМТ стали заменять на более современные ПКТ, а фары ФГ-100, ФГ101 и ФГ-102 — на ФГ-126 и ФГ-127. Вместо радиостанций Р-113 стали ставить радиостанции Р-123, а переговорные устройства Р-120 уступили место Р-124. При капитальном ремонте старые гладкие опорные катки ходовой части заменялись новыми — с выштамповками.
