Хитроумная система обеспечивала такую подачу воды в сосуд, что он был постоянно наполнен. В его задней стенке находилось отверстие, через которое излишек воды сливался в сосуд для отвода части воды. В результате из первого сосуда за известное время под одинаковым напором вытекала в водоприемник определенная мера воды. На крышке водоприемника стояла медная статуэтка человека. Человек держал перемещающийся вверх и вниз стержень, на котором были выгравированы деления времени. Нижний конец стержня устанавливался на поплавке, находящемся на поверхности воды. Постепенно водоприемник наполнялся. По положению, в котором находился стержень, поднимавшийся вверх, определялось время.

Первые механические часы изготовил И Син (683–727), буддийский монах и математик. Скорее, это был астрономический инструмент, выполняющий роль часов. Вот как описывают их устройство современники: «[Часы] имели вид небесной сферы с изображением фаз Луны, расположенных в строгой последовательности, небесного экватора и градусной сетки. Вода, наливавшаяся в укрепленные на колесе ковшики, приводила в движение сферу, совершавшую один полный оборот в сутки. Снаружи ее охватывали два обруча, на которых были укреплены изображения Солнца и Луны, вращавшиеся по круговым орбитам… Все сооружение было наполовину помещено в деревянный корпус, поверхность которого изображала горизонт. С помощью такого инструмента можно было точно определять время восхода и заката, периоды полнолуния и новолуния, а также величину прецессии. Кроме того, в часах были колокол и барабан – первый звонил каждый час, а второй отбивал четверти часа. Все это приводилось в движение с помощью скрытых внутри корпуса колес, шпинделей, крючков и колесных передач [с помощью анкерного механизма]».

Подобно водяным часам, изобретение И Сина зависело от превратностей погоды. Так, чтобы на холоде вода в часах не замерзала, рядом с ними приходилось ставить несколько горящих факелов. Поэтому в следующих часах, созданных Чжан Сисюнем в 976 г., воду заменили ртутью. Их механизм был намного больше размером и значительно сложнее, а для его размещения пришлось выстроить целую башню.

В Х в. было изобретено еще одно часовое устройство, приводившееся в действие силой воды. Оно автоматически отмечало протекшее время звоном бубенчиков, колокольным и барабанным боем. Все эти изобретения стали вехами на пути к созданию «Космической машины» – знаменитых китайских часов эпохи средневековья, изобретенных Су Суном в 1092 г.

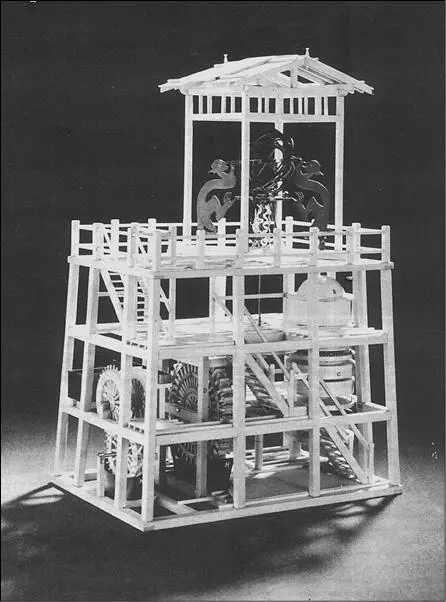

Подобно своим предшественникам, «Космическая машина» представляла собой часовую башню 10-метровой высоты. На верхушке башни стоял огромный бронзовый астрономический инструмент с механическим приводом – так называемая армиллярная сфера, служившая для наблюдения за положением звезд. Располагавшийся внутри башни небесный глобус поворачивался синхронно с этой сферой. Говорят, что результаты наблюдений с помощью сферы и демонстрационного глобуса полностью совпадали. Основным элементом механизма был анкер, вращающийся по часовой стрелке под действием воды или ртути, вытекавших из расположенного выше резервуара.

Вся передняя часть башни была оформлена в виде пятиэтажной пагоды. Через определенные промежутки времени на том или ином ее этаже открывались двери, и оттуда появлялись фигурки, бившие в колокола или гонги и державшие дощечки с обозначением времени. Все это приводилось в движение тем же самым огромным часовым механизмом, который одновременно вращал небесный глобус и армиллярную сферу.

Двумя веками позднее использованные в часах Су Суна принципы легли в основу первых механических часов в Европе.

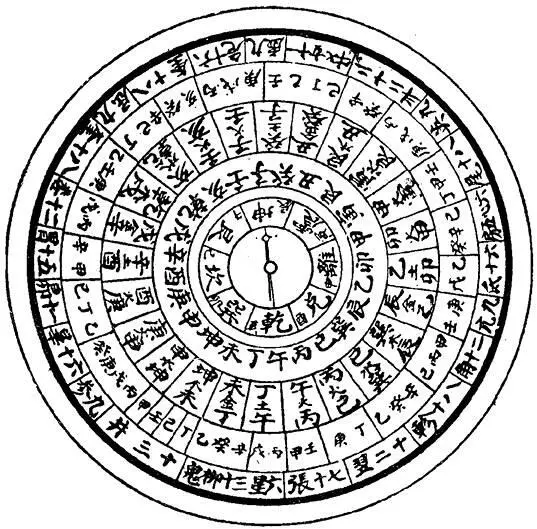

Знаете ли вы, что вплоть до XVII столетия стрелки всех европейских компасов указывали не на север, а на юг? И это потому, что сама идея компаса была заимствована европейцами у китайцев, создавших первый магнитный компас, стрелка которого была ориентирована на южный магнитный полюс.

Китайцы знали магнит очень давно. Уже в III в. до н. э. им было известно, что магнит притягивает железо. Очень рано стало известно китайцам и свойство магнита указывать направление на север и на юг. Уже в III в. до н. э. у китайцев существовал магнитный компас. Он напоминал суповую ложку с длинной ручкой, по-видимому, вырезанную из куска магнитного железняка. Эта ручка указывала на южный магнитный полюс. Своей выпуклой частью «ложка» касалась гладкой середины медной или деревянной подставки, на которой делениями обозначались стороны света. Действовал такой компас очень просто: «ложку» крутили за свободно торчащую ручку и ждали, когда она остановится. Направление, которое занимала ручка, и было южным.
