Принцип действия прибора не вполне ясен. Как полагают современные исследователи, внутри прибора на поперечной перекладине висел массивный медный столбик. Предположим, что волна от землетрясения распространялась слева. В таком случае колебания земной коры чуть-чуть качнули бы прибор вправо, а вместе с прибором – и медный столбик. При этом нижняя часть столбика отклонилась бы влево. По системе стержней ее движение передалось бы рычагу, один конец которого представлял собою верхнюю часть головы дракона, обращенной в сторону центра землетрясения. В результате пасть дракона раскрылась бы и шарик со звоном упал бы прямо в рот сидевшей под ним лягушке. Особое приспособление автоматически помешало бы медному столбику снова откачнуться вправо. Услышав звон, наблюдатель, следивший за прибором, мог узнать, в каком направлении находится эпицентр землетрясения.

Прибор Чжан Хэна был установлен в Лояне – тогдашней столице Китая – и скоро завоевал всеобщее признание. Сейсмограф позволял во-первых, зарегистрировать землетрясение, а во-вторых, определять направление, где оно произошло. И еще задолго до приезда гонцов из пострадавшего района власти могли начинать сбор необходимых запасов и мобилизацию рабочих для помощи пострадавшим. Трудно подсчитать, сколько жизней спас прибор Чжан Хэна.

Современные сейсмографы начали свое развитие только в 1848 году.

Этот механизм лежит в основе конструкции современных гироскопов, применяющихся в авиации и столь необходимых при вождении самолетов, в частности, при полете в режиме «автопилот». Свое название «карданов подвес», или универсальный шарнир, он получил по имени итальянского инженера и ученого Джироламо Кардано (1501–1576). Однако сам итальянец не был его изобретателем. Он даже не претендовал на авторство, а просто описал это устройство в своей получившей широкую известность книге «De subtilitate rerum» («Хитроумное устройство вещей», 1550 г.). В реальности универсальный шарнир был изобретен еще в II в. до н. э. в Китае.

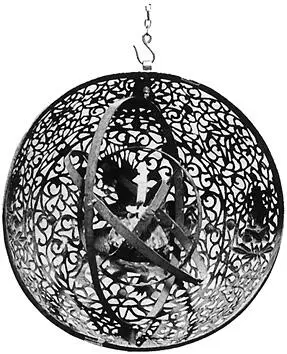

Те, кто когда-нибудь видел старинные крытые цыганские повозки, мог заметить на их стенках устройства, удерживающие лампы в вертикальном положении даже при самой сильной дорожной тряске. Соединенные между собой, эти медные кольца могли вращаться в любом направлении, однако закрепленная в центре лампа никогда не переворачивалась. В этом и заключается основная идея карданова подвеса: несколько колец, расположенных одно внутри другого, соединяются в двух противоположных точках, что дает им возможность вращаться относительно друг друга. Если в центре колец поместить груз, например лампу, то он будет сохранять вертикальное положение. Какие бы движения ни совершали кольца, лампа останется неподвижной, поскольку кольца гасят колебания.

Первое письменное упоминание об этом приспособлении встречается в «Оде к красавицам», которая датируется приблизительно 140 г. до н. э. Более чем три столетия спустя, около 189 г. н. э., механик Дин Хуань изобрел этот механизм вторично. В XV в. китайские мореплаватели уже использовали компасы, закрепленные на «кардановом подвесе». На показания таких приборов не влияла морская качка.

В Европе карданов подвес появился спустя 1000 лет после его изобретения. А еще через 800 лет известный ученый Роберт Гук и другие изобретатели стали использовать этот принцип не для стабилизации центрального элемента, а для приложения внешних сил. Этому изобретению дали название универсального шарнира. Именно оно легло в основу механизма силовой передачи современных автомобилей.

Когда в XVII столетии прибывшие из Европы миссионеры увидели при дворе китайского императора механические часы, они не могли сдержать своего изумления. Известно, что первые механические часы появились в Европе в 1310 г. Но оказывается, китайцы изобрели их на шесть веков раньше!

Первые китайские часы представляли собой бамбуковый шест, отбрасывавший тень. Время на этих солнечных часах узнавали по длине тени. В эпоху династии Цинь (221–207 гг. до н. э.) китайские мастера создали собственную версию водяных часов – так называемые «протекающие сосуды». Они состояли из системы сосудов, в том числе сосуда с постоянным количеством воды, водоприемника и сосуда для отвода части воды.
