Дмитрий Уваров - Средневековые метательные машины западной Евразии

Наиболее важным с точки зрения повышения мощности является способ натяжения арбалета. Можно выделить следующие способы:

А. Натяжение руками. Стрелок ногами становится на дугу и руками натягивает тетиву. Самый старый и наименее эффективный способ. Учитывая малую длину дуги, арбалет такого рода сравним с короткими деревянными луками и опасен лишь для противника, не защищенного доспехами. Дальнобойность его не превышает 100–150 м.

Б. Натяжение при помощи крюка и стремени. Стрелок вдевает стопу в стремя арбалета, прикреплённым к поясу крюком зацепляет тетиву и натягивает дугу, используя силу ног и становую силу. Этот способ значительно мощнее и удобнее, чем предыдущий, все еще прост, надёжен и недорог. Такой арбалет способен в благоприятных условиях пробить кольчугу или бригандину и без труда пробивает любые подбитые войлоком кафтаны. Обеспечивается максимальное усилие до 150 кг при скорострельности до 4 выстр./мин. Конечно, 150 кг — верхний предел, не норма; не стоит забывать, однако, что это весьма непродолжительное, «толчковое» усилие — тетива оттягивается не более чем на 15–20 см. По мощности такой арбалет приближается к длинному луку, превосходит его по легкости обучения и точности, но значительно уступает по скорострельности, а также занимаемому пространству по горизонтали и стоимости.

В. Натяжение при помощи «козьей ноги», или складного съёмного портативного рычага. Такой рычаг весом ок. 1 кг способен обеспечить усилие в 150–200 кг, судя по сохранившимся образцам. Теоретически усилие может быть доведено даже до 300 кг, но в этом случае рычаг будет слишком длинным и неудобным. Этот метод утяжеляет оружие, повышает его стоимость по сравнению с предыдущим, усложняет и замедляет процесс натяжения. Мощность оружия возрастает, но не в такой степени, чтобы представлять опасность для пластинчатых лат. Главным достоинством этого способа является удобство применения с лошади, поэтому он был основным для конных арбалетчиков позднего средневековья.

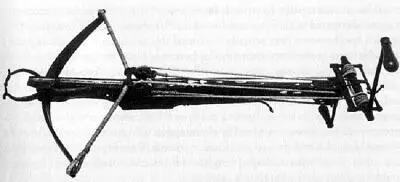

Г. Ворот. Обычный полиспастный ворот с античных времён был главным механизмом для натяжения больших баллист, поэтому большие станковые арбалеты долгое время назывались «арбалеты с воротом». Его производительность вычисляется по формуле Q=P × R / r, где Q — сила натяжения, P — усилие на рукоятке, R — плечо рукоятки, r — радиус барабана. С XIV века ворот стал применяться и для ручных арбалетов. Наиболее широкое применение он нашёл во Франции, Италии и Испании. При размахе рукояток всего 40 см и прилагаемой силе 20 кг такой ворот способен создать усилие натяжения в 800 кг, если же добавить промежуточные блоки (такой вариант назывался "английским воротом"), создаваемое усилие увеличивается до 1600 кг. Арбалет такой мощности способен пробить и пластинчатые латы при попадании под углом, близким к 90 градусам. В то же время английский ворот увеличивает вес арбалета на 3–4 кг, снижает скорострельность до 1–2 выстр./мин (непосредственно натяжение занимает 12 сек, но много времени уходит на подсоединение к арбалету), увеличивает стоимость оружия. Кроме того, усложнение конструкции повышает вероятность поломок и отказов при неосторожном или неаккуратном обращении, неизбежном в боевых условиях.

Д. Кранекин, или реечно-редукторный ворот. Его называют также «немецким воротом», поскольку наиболее распространён он был в Германии (особенно производством кранекинов славилась Бавария), Швейцарии, Фландрии, Чехии. Впрочем, умели делать такие вороты и во Франции ("arbalète à cric"). Наиболее мощный и эффективный из малогабаритных механизмов натяжения. Конструкция кранекина предусматривает оттягивание тетивы лишь на 20–25 см, что подразумевает его применение только на относительно небольших ручных арбалетах. В то же время такой механизм при усилии стрелка всего 5 кг способен создать усилие натяжения 1100–1200 кг, а при 20 кг — до 5000 кг. Это намного превышает реальные потребности для ручного арбалета. Вес кранекина составляет 3–4 кг (в XVI веку его удавалось снизить до 2 кг) и он уменьшает скорострельность до 1–2 выстр./мин (приходится делать примерно 30 вращений ручкой ворота, что занимает 35 сек). В целом кранекин можно считать близким по эффективности к «английскому вороту». Кранекин компактнее, прочнее и надёжнее, легче присоединяется к арбалету и снимается, но зато еще сложнее и дороже в изготовлении. Кранекин может использовать и всадник.
