Михаил Свирин - Самоходная артиллерия вермахта

Условные обозначения: Кн — конверсия, Э — эпоксидная смола, ПЛ — пластиковая литая, БМ — белый металл, ФТ — фототравленые детали

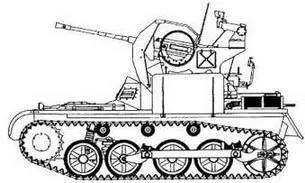

2 cm FlaK auf Fahrgeschtell des PzKpfw I Flakpanzer I /SdKfz 101/

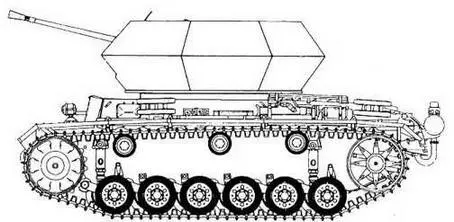

3,7 cm FlaK auf Fahrgeschtell des PzKpfw III Flakpanzer III

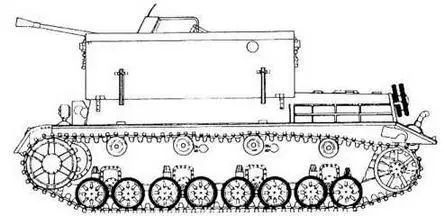

3,7 cm FlaK auf Fahrgeschtell des PzKpfw IV Mobelwagen

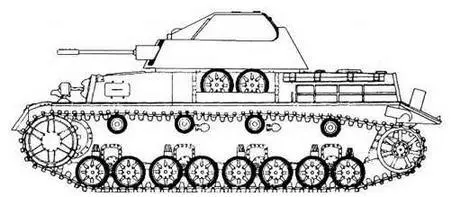

3 cm FlaK auf Fahrgeschtell des PzKpfw IV Kugelblitz

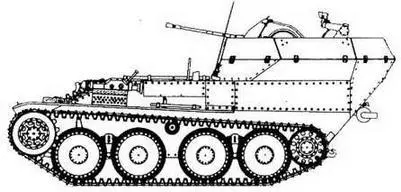

2 cm FlaK auf Fahrgeschtell des GW 38(t) Flakpanzer 38 /SdKfz 140/

2 cm FlaK auf Fahrgeschtell des PzKpfw IV Wirbelwind

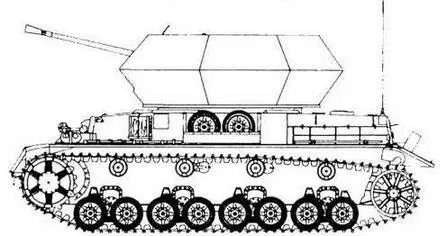

3,7 cm FlaK auf Fahrgeschtell des PzKpfw IV Ostwind

Отсутствие в германской армии специальных зенитных самоходных артсистем на гусеничном шасси начало ощущаться к моменту потери Люфтваффе безраздельного господства в воздухе. Хотя в 1940 году и была создана и принята на вооружение 20-мм зенитная САУ па базе PzKpfw I AusfA, по изготовлено их было мало (всего ими был укомплектован один батальон, состоящий из 3-х батарей по 6-7 орудий в каждой), но их ресурс к 1942 г. практически выработался. Тем более, что проходимость и подвижность столь старого и несовершенного шасси в условиях русскою бездорожья была практически нулевой. Последние САУ прекратили свое существование зимой 1942-43 гг. под г. Калачом в Сталинградском котле. В 1942 году, ввиду активизации действий советских штурмовиков, появилась острая необходимость в мобильных зенитных средствах защиты с воздуха танковых и моторизованных колонн на марше. За разработку таких систем взялись практически все германские фирмы, специализирующиеся на производстве самоходно-артиллерийских систем.

Одной из первых новых зенитных САУ, принятых на вооружение вермахта осенью 1943 года стала артсистема фирмы ВММ, известная под названием «Flakpanzer ЗХ (2 cm) (SdKfz 140)». Эта легкая машина, вооруженная 20-мм зенитной пушкой Flak ЗХ на переделанном шасси легкого танка PzKpfw 38(t) (Gcschutzwagen 38(t)), несмотря на ряд недоработок, неплохо зарекомендовала себя и подтолкнула другие фирмы к завершения аналогичных работ. Flakpanzer ЗХ оказался легким и подвижным, однако мощности орудия и броневой защиты машины к 1943 году было явно недостаточно для успешной борьбы с бронированными и хорошо вооруженными штурмовиками ИЛ-2.

Вариант более мощной зенитной самоходной артсистемы предложила в 1943 году фирма «Дойче Айзенверкс». В качестве базы послужила ходовая часть линейного танка PzKpfw IV. На шасси сверху располагалась боевая платформа, прикрываемая в походном положении с четырех сторон откидными 10-мм бронещитами. В боевом положении бронещиты откидывались в стороны, увеличивая свободное пространство для облегчения работы многочисленного (7 человек) расчета. На боевой платформе монтировалась вращающаяся часть счетверенной 20-мм артустановки, или 37- мм зенитного орудия. В серийном производстве состоял вариант, вооруженный 37-мм зенитным орудием Flak 43. САУ выпускалась в течение 1944 г. под названием «Mobelwagen» (мебельный фургон), но показала неудовлетворительную защиту экипажа от огня атакующих самолетов и большое время развертывания.

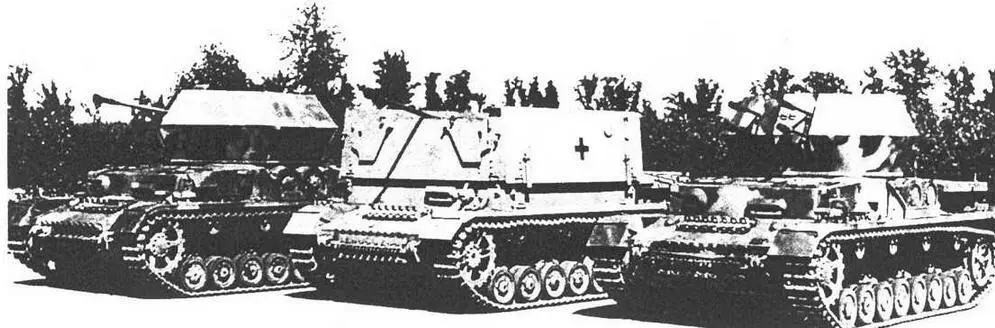

Зенитные САУ производства фирмы «Остбау» OstBau. Слева направо «Ostwind», «Mobelwagen», «Wirbelwind»

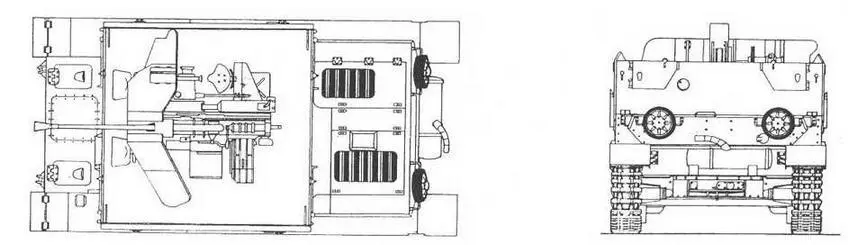

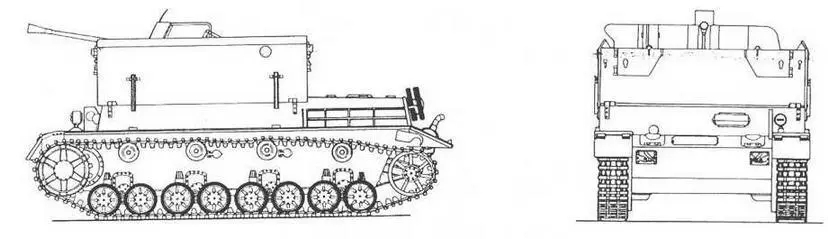

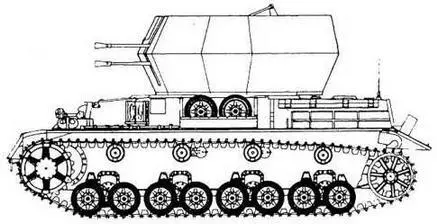

3,7 cm FlaK auf Fahrgeschtell des PzKpfw IV Mobelwagen

В декабре 1943 года были завершены испытания еще одной самоходной зенитной артсистемы, вооруженной счетверенной установкой 20-мм скорострельных зенитных орудий Flak 38. Конструкция установки была более удачной по сравнению с предыдущими. В качестве базы использовалась все та же ходовая часть танка PzKpfw IV, но с кардинально новой боевой рубкой. Новая конструкция вращающейся полуоткрытой боевой рубки с толщиной броневых листов до 16 мм, устанавливаемой вместо башни, улучшила защищенность экипажа во время стрельбы как по наземным, гак и по воздушным целям. Скорострельность новой артсистемы также была непревзойденной, как и время перевода из походного положения в боевое. В 1944 году артсистема серийно производилась и поставлялась в войска под названием «2 cm Flak auf Fahrgestell Pz IV, Wirbelwind (Ураган)».
