Илья Мощанский - Камуфляж танков Красной армии, 1930–1945

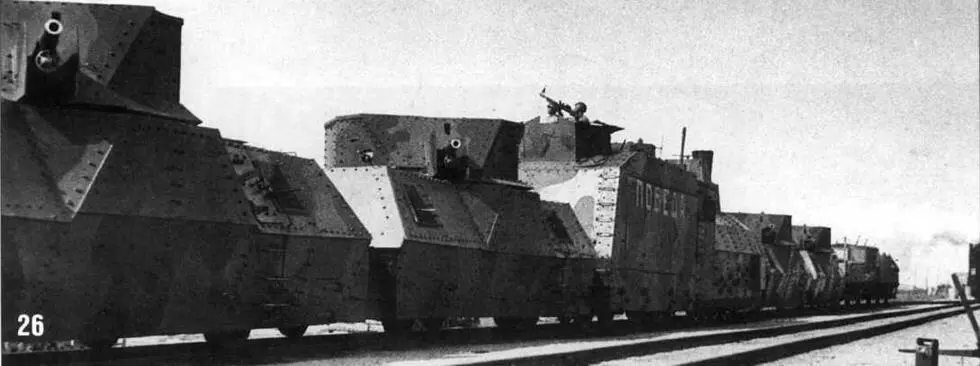

Бронепоезд типа ОБ-3 «Победа» в двухцветной камуфляжной окраске. Карельский фронт, 1942 г.

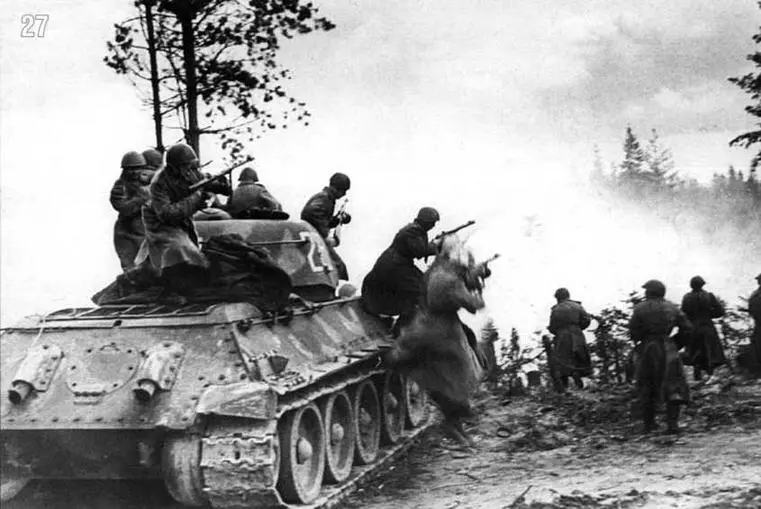

T-34/76 (ЧТЗ) в двухцветном (коричневые пятна по защитно-зеленому фону) камуфляже. Тактический номер «228» нанесен белой краской. Ленинградский фронт. Сентябрь 1943 г.

Площадь, окрашенная этой краской, составляет 45-55% всей площади поверхности объекта.

2. Желто-землистая — 7К подходит к фонам оголенной земли (вспаханная земля, дороги, осыпи и т.п.).

Окрашенная площадь составляет 15-30% всей площади поверхности объекта.

3. Темно-коричневая — 6К подходит к затененным пятнам различных фонов и к цвету стволов деревьев.

Окрашенная площадь составляет 15-30% всей площади поверхности объекта.

К рисунку и расположению пятен предъявлялись следующие требования:

1. Пятна по своему рисунку должны подражать пятнам естественных фонов, они должны иметь извилистый контур и быть разнообразными по своим очертаниям и размерам.

2. Пятна различного цвета располагаются так, чтобы исказить в наибольшей степени привычный вид материальной части.

Характерные части объекта — прямые линии и углы, щит, ствол орудия, колеса и т.п. — окрашиваются пятнами различных цветов.

Общее направление пятна (удлиненного) не должно быть параллельным контуру объекта, а должно составлять с ним комбинации углов. Пятна одного цвета и похожие по размеру или форме не должны располагаться симметрично.

Пятна могут быть замкнутые, находящиеся внутри контура одной грани объекта, и открытые, обрезанные гранью объекта.

Открытые пятна должны обязательно переходить на соседние грани объекта, т.е. захватывать не менее двух граней. Выступающие углы, составленные из нескольких плоскостей, у обычных объектов окрашиваются по преимуществу в темные цвета.

Вершина выступающего угла не должна совпадать с центром пятна.

На постоянно затененных частях объекта наносятся пятна наиболее контрастирующих цветов — желтые и коричневые.

3. Как правило, шаблон в рисунке пятен недопустим.

Расположение пятен должно варьироваться согласно вышеприведенным правилам. Кроме того, необходимо варьировать цвета, указанные на прилагаемых рисунках, заменяя все или часть желтых пятен коричневыми, а коричневые — желтыми.

Однако, незакрашенные части ствола, затвора и других механизмов, а также прицельные приспособления и таблички не окрашиваются.

Камуфляжная окраска действует на различных дальностях неодинаково, в зависимости от величины пятен.

На больших дальностях, когда пятна сливаются и объект кажется одного цвета, окраска действует, как обычная одноцветная.

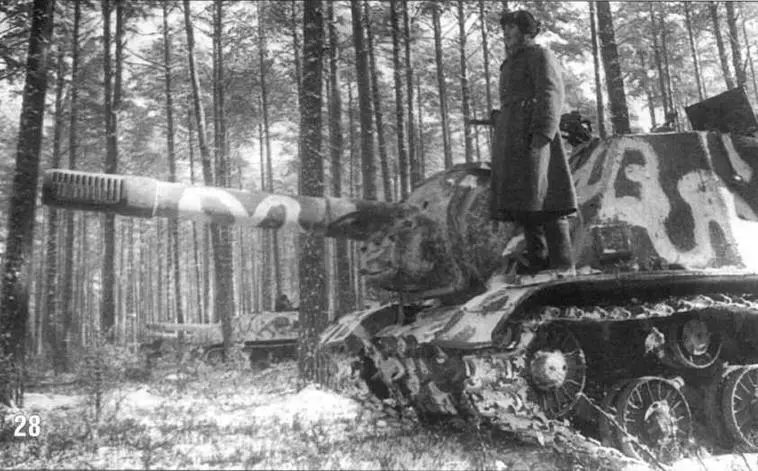

ИСУ-152 5-й Гвардейской Танковой Армии. На передней машине — гвардии старшина, старший механик-водитель И.П.Заяц. Машины имеют различный деформирующий камуфляж. На дальней САУ тактический номер «175». Восточная Пруссия, 2-й Белорусский фронт, 5-я ТА. Январь 1945 г.

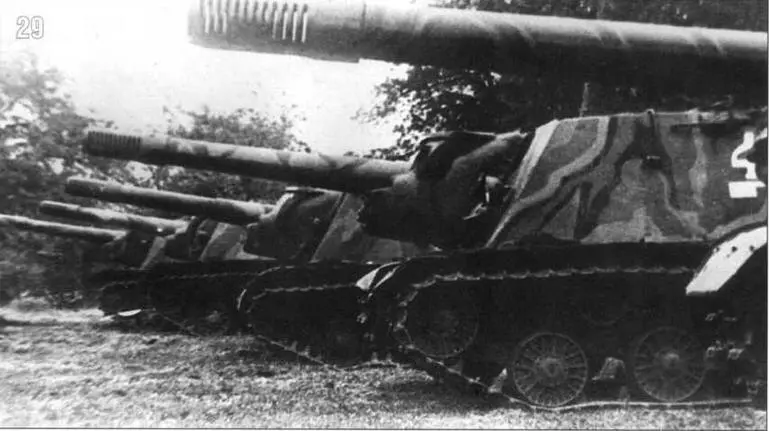

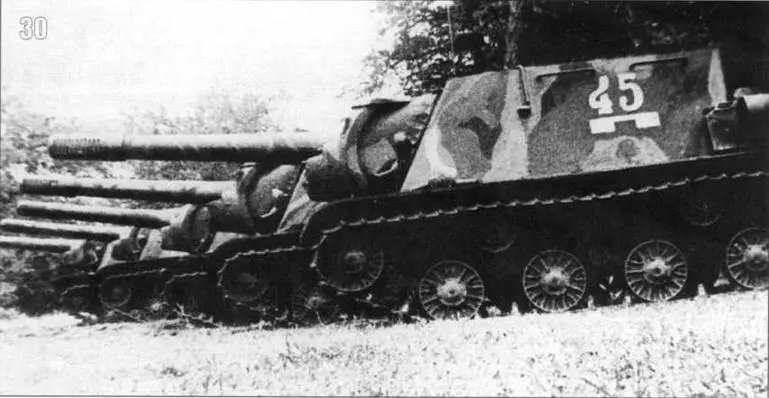

29,30. ИСУ-152 4-й танковой армии в оригинальном четырехцветном камуфляже. На САУ нанесены двухзначные белые номера и тактические обозначения. Эти машины входили в состав 374 Гвардейского тяжелого самоходно-артиллерийского полка под командованием гвардии-полковника Н.В.Смирнова. Район Львова. Июль 1944 г.

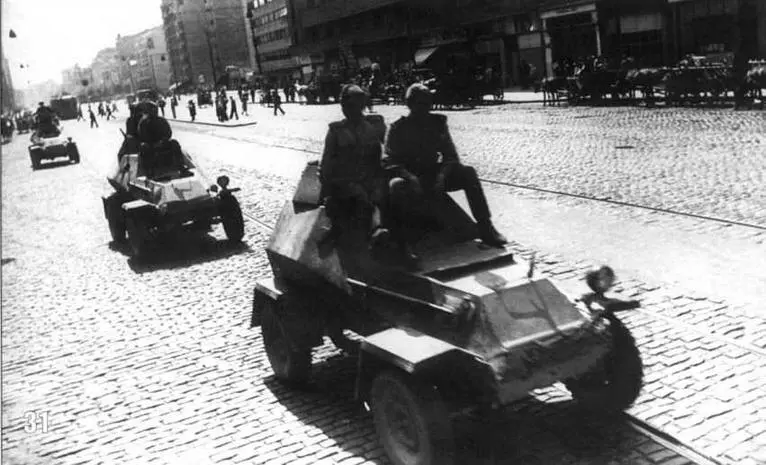

Бронеавтомобили БА-64 проходят по улицам Бухареста. Машины имеют имитирующую зелено-коричневую окраску (на зеленом фоне коричневой краской нанесены контуры стволов деревьев). 2-й Украинский фронт, 6-я ТА, 6-й отдельный мотоциклетный полк. 31 августа 1944 г.

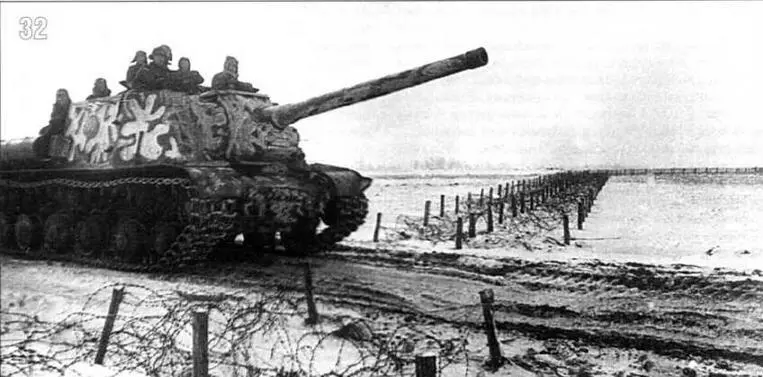

Самоходно-артиллерийская установка ИСУ-122. Имеет двухцветный камуфляж (амебообразные белые пятна на защитно-зеленом фоне). Тактический номер «176» белого цвета. 2-й Белорусский фронт, 5-я Гвардейская ТА. Восточная Пруссия, район Найдебурга, Февраль 1945 г.
