Михаил Свирин - «Ягдтигр» самый большой истребитель танков

128-мм орудие РаК 44 L/55 появилось впервые на фронте как полевое противотанковое орудие в августе 1944 года. Поскольку лафет для него изготовлен не был, а применение было весьма желательно, качающуюся часть орудия попросту устанавливали на лафетах трофейных советских 152-мм гаубиц М-10, пушек-гаубиц МЛ-20, а также французских 155-мм пушек GBF-T, имевших в вермахте название соответственно sFH 443(r), КН 433/1(г) и К 419(f)- Всего таким образом было выпущено около 160 артсистем (некоторые источники называют цифру — 116).

Орудия РаК 44 (Рак 80), предназначенные для установки в танках и САУ, отличались от зенитных 128-мм пушек фирмы Rheinmetall-Borsig раздельным заряжанием. Это было продиктовано теснотой боевого отделения бронированных машин, где с унитарным патроном такого калибра было просто «не развернуться». Для ускорения заряжания в них были двое заряжающих, один из которых подавал в камору снаряд, в то время, как второй — гильзу с зарядом.

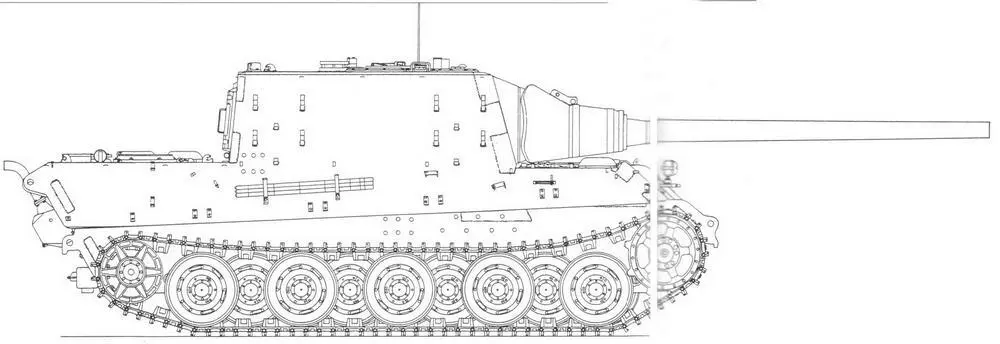

Тяжелый истребитель танков «Ягдтигр», вид справа, с транспортными гусеницами без бортовых экранов.

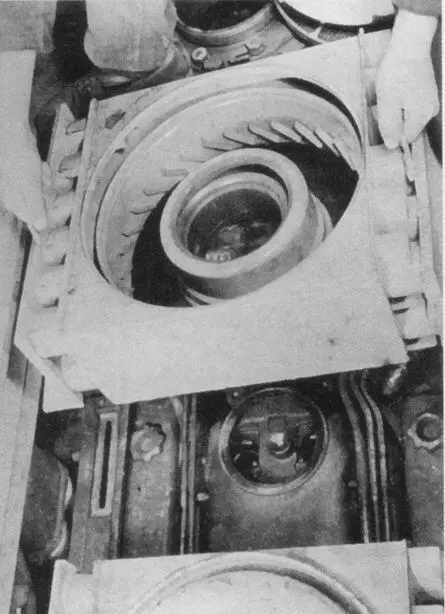

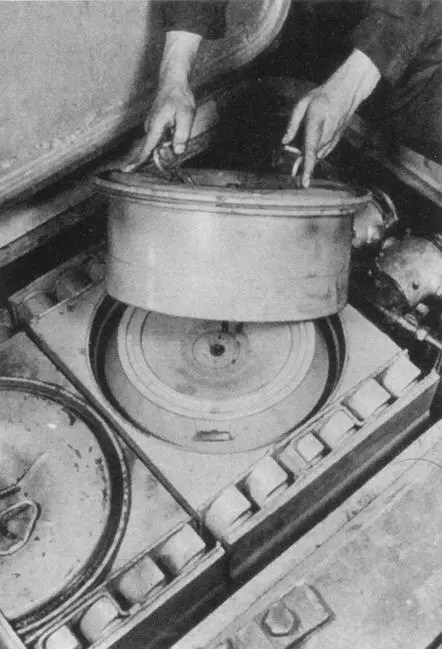

Установка воздушных фильтров и бронекрышек на нем.

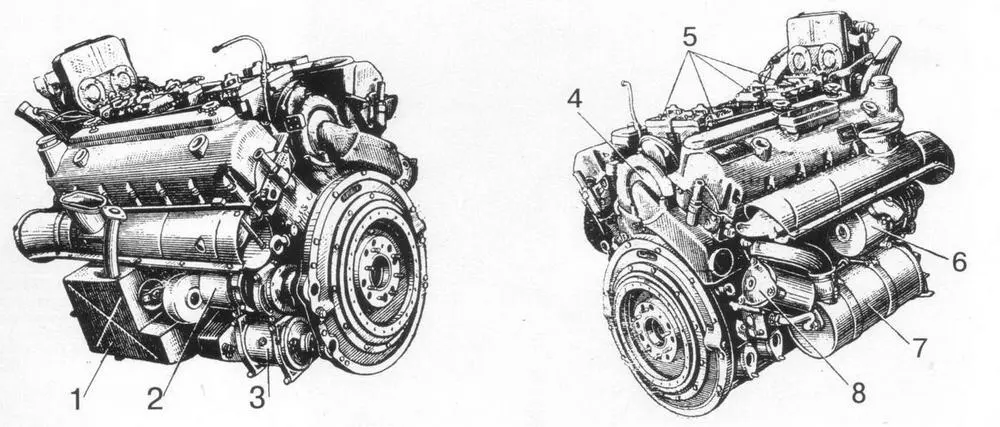

Общий вид двигателя «Майбах» HL230P30 слева и справа. На рисунке:

1 - маслобак;

2 - инерционный стартер;

3 - электростартер;

4 - водяная помпа;

5 - карбюраторы;

6 - электрогенератор;

7 - маслорадиатор;

8 - масляный фильтр.

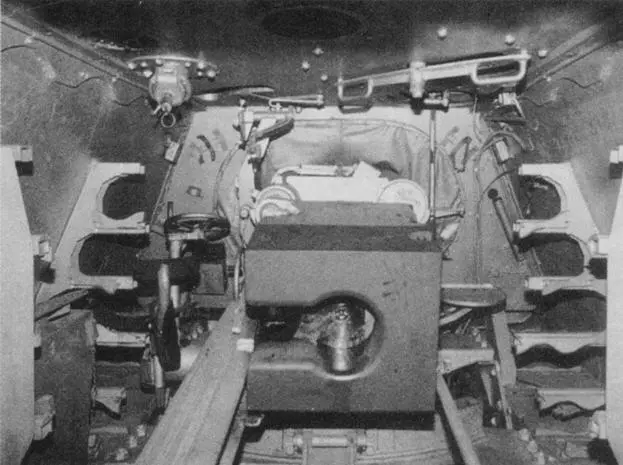

Общий вид боевой рубки. Хорошо видна казенная часть 128-мм орудия РаК 80. Справа и слева на стенах - держатели орудийных гильз, слева над орудием на крыше САУ - казенная часть противопехотного гранатомета, служившего для обороны машины от пехотных подразделений в ближнем бою. Место командира орудия (наводчика) - слева.

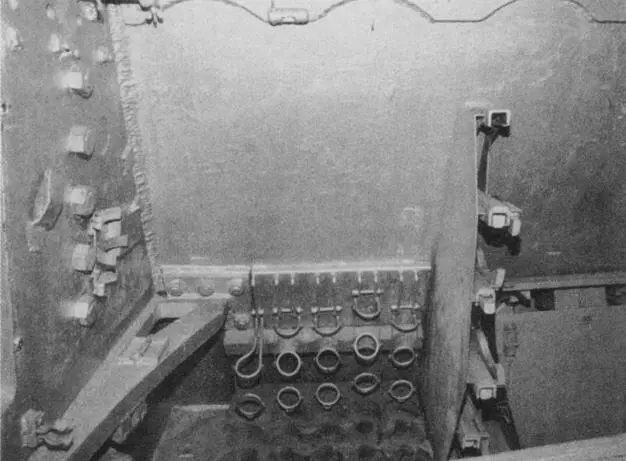

Кормовая часть левого борта боевой рубки. Кольца, изображенные на снимке, служили для крепления 14 снарядов (гранат), расположенных вертикально.

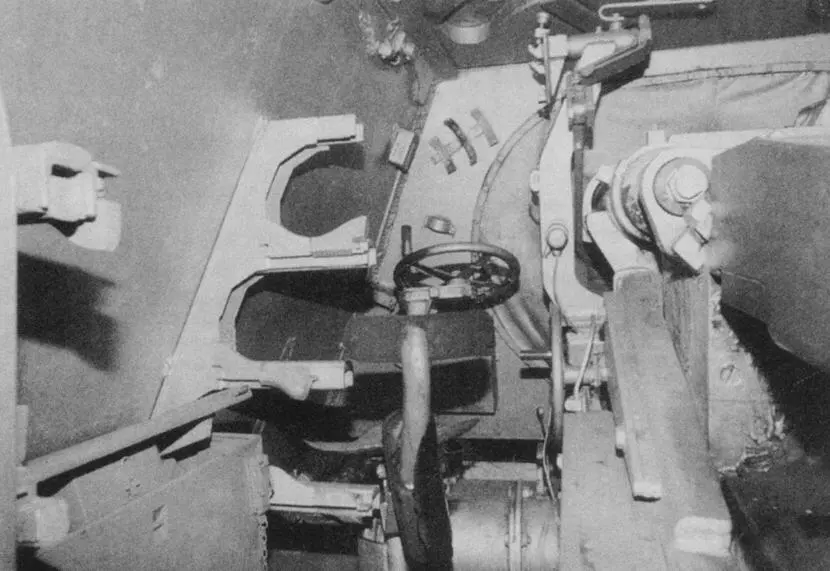

Место командира орудия и расположенные рядом с ним крепежные кронштейны для орудийных гильз с зарядом для 128-мм орудия РаК 80.

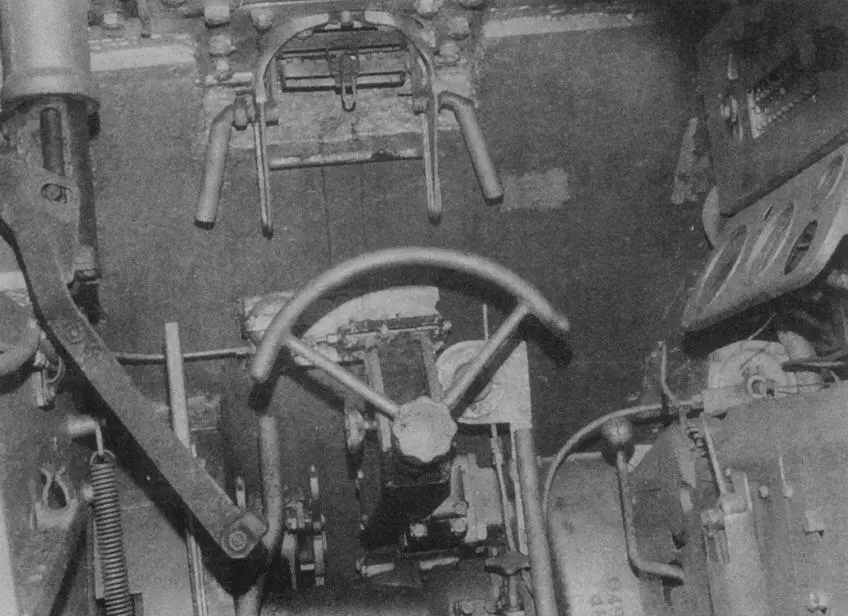

Место механика-водителя тяжелого истребителя танков «Ягдтигр». Хорошо видно рулевое колесо (полубаранка) и приборная доска, расположенная на правой стенке. Ниже ее - коробка перемены передач.

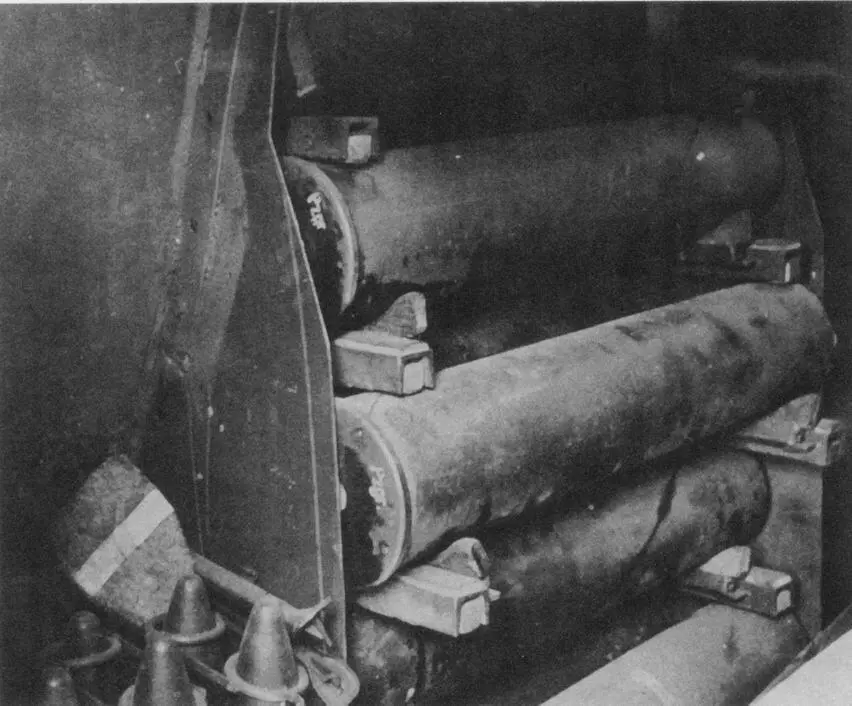

Часть боеукладки 128-мм орудия РаК 80. Гильзы с зарядом расположены на стеллажах (кронштейнах), а снаряды, головная часть которых видна в левом нижнем углу фотографии расположены вертикально. Данная укладка соответствует САУ позднего выпуска.

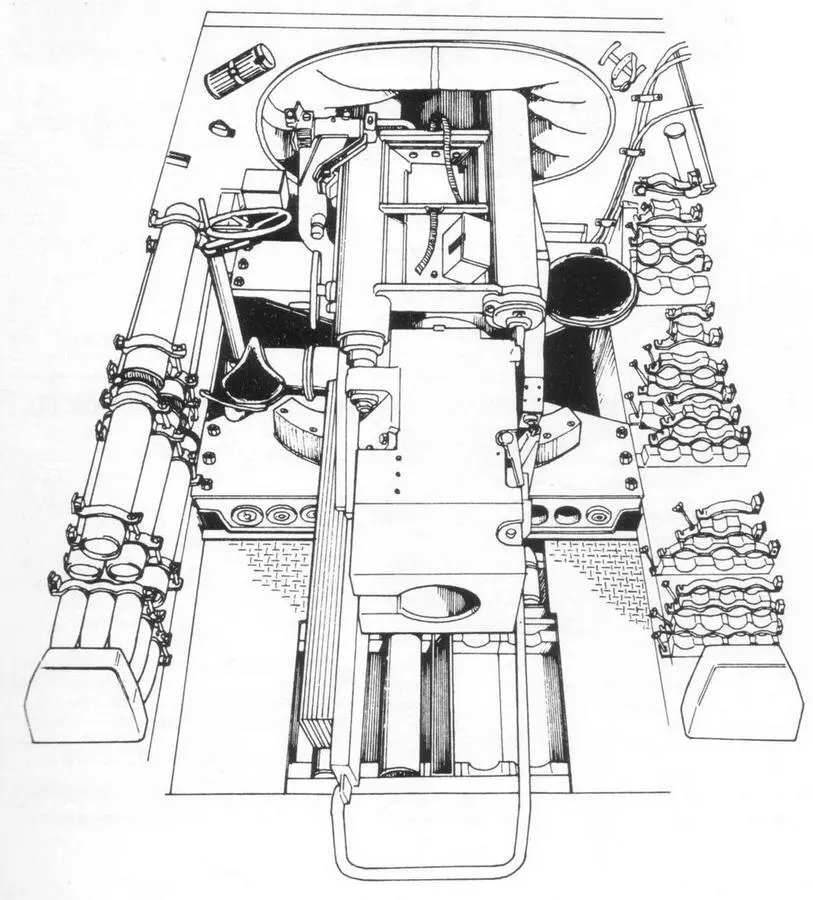

Компоновка 128-мм пушки в боевой рубке САУ. Снаряды, подобно гильзам, размещены на горизонтальных стеллажах, что соответствует машинам раннего выпуска.

Затвор орудия клиновой горизонтальный ручного открывания (1/4 автоматики). Механизмы наведения орудия обеспечивали его наведение в горизонтальной плоскости на 10° в каждую сторону, а по вертикали в пределах от -7° до + 15°. Наибольшая дальность стрельбы осколочно-фугасным снарядом достигала 12,5 километров.

Боекомплект САУ размещался на полу боевого отделения, а также на стенах рубки и составлял 38 выстрелов (В. Шнейдер дает объем боекомплекта в 40 выстрелов).

Перископический прицел WZF 2/1 имел десятикратное увеличение и поле зрения в 7°, что позволяло вести при его помощи уверенную стрельбу по видимым целям на дистанции до 4000 м.
