Михаил Свирин - «Ягдтигр» самый большой истребитель танков

Носовая часть корпуса и форма маски орудия САУ «Ягдтигр»

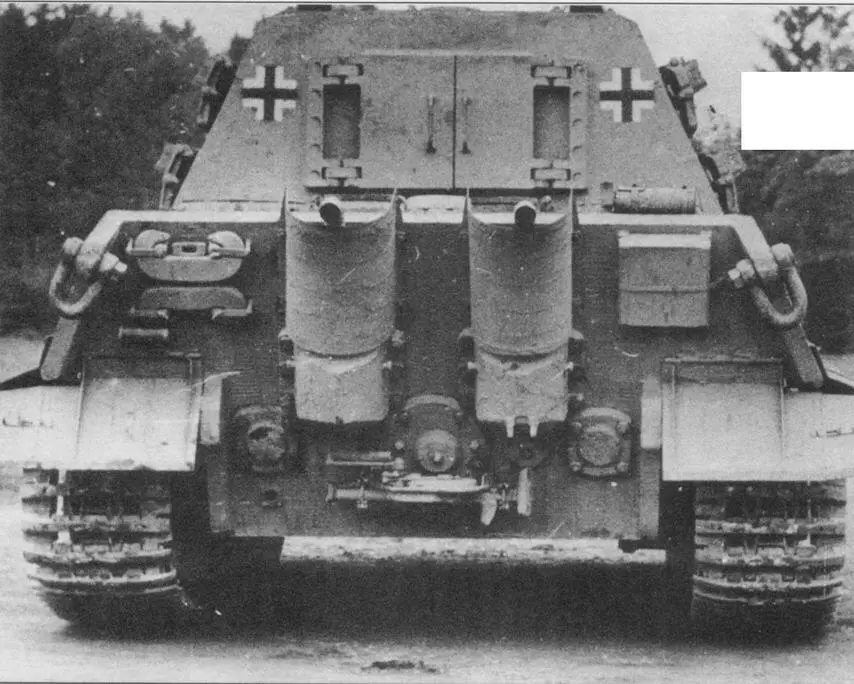

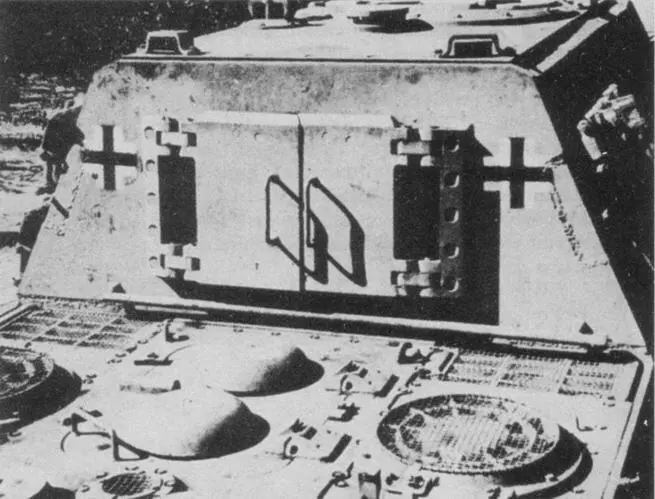

Истребитель танков «Ягдтигр», вид сзади.

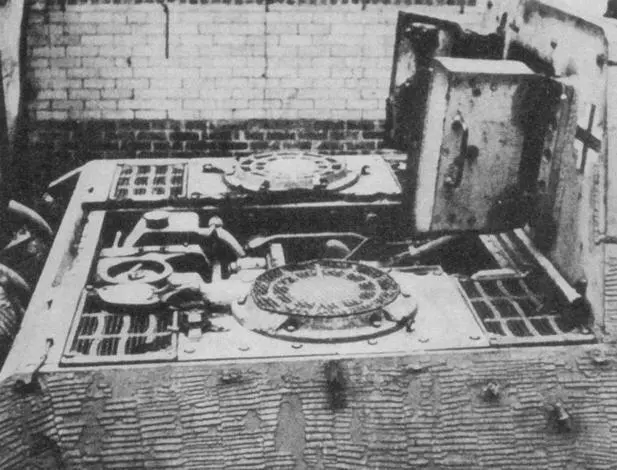

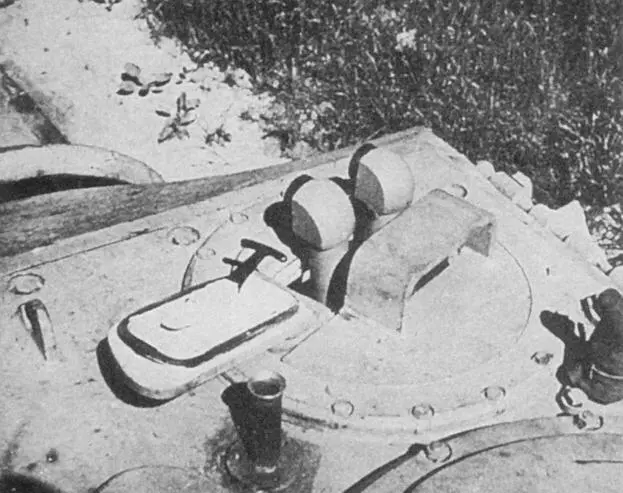

Элементы боевой рубки истребителя танков «Ягдтигр».

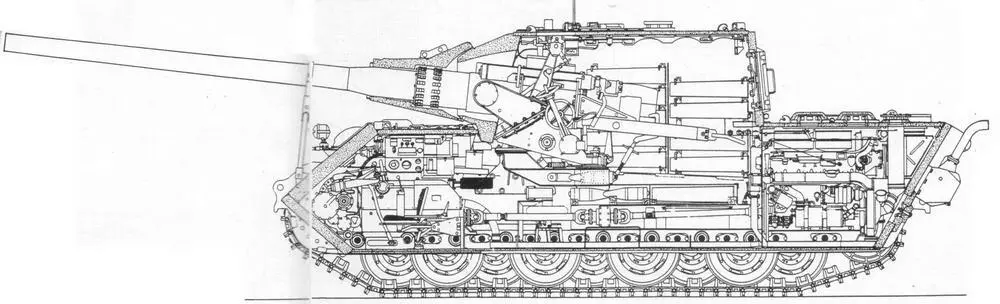

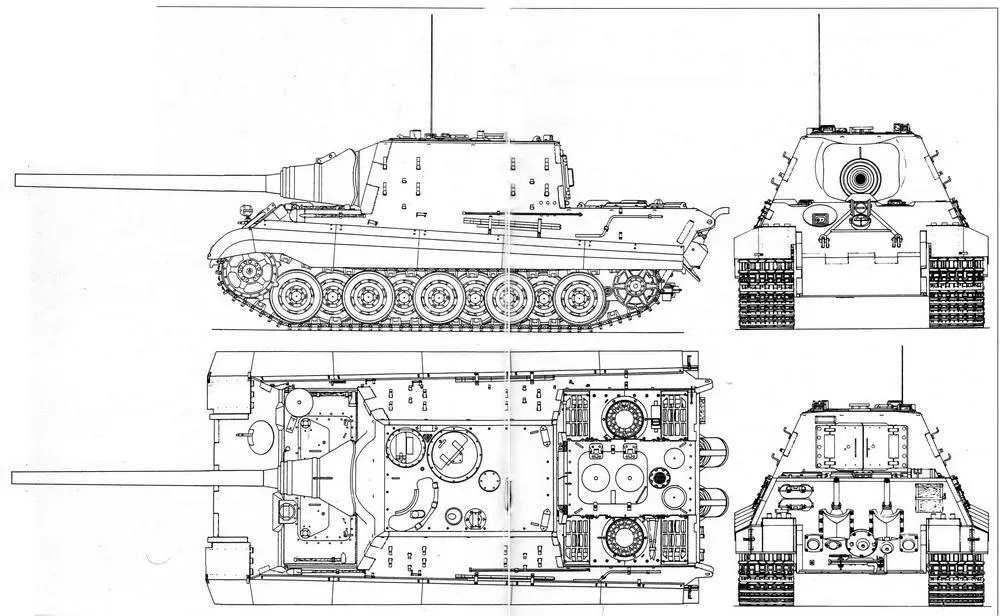

Тяжелый истребитель танков «Ягдтигр» серийная модель конца 1944 г.

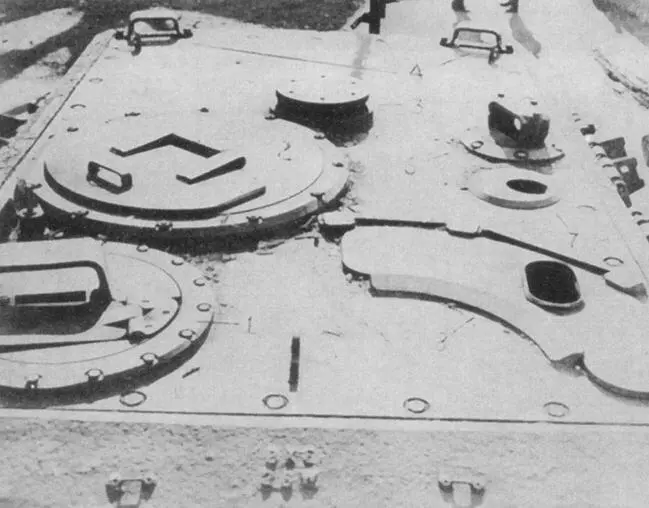

Крыша рубки из 40-мм броневого листа крепилась к корпусу на болтах, что было очень удобно в изготовлении и обслуживании САУ. С правой стороны крыши рубки размещалась командирская башенка, через отверстие в крыше которой командир мог наблюдать за полем боя через стереотрубу. Левее командирской башенки имелась подвижная амбразура перископического прицела 128-мм орудия. Сразу за командирской башенкой располагался большой круглый командирский люк. Левее его находилась пусковая установка противопехотного гранатомета калибра 92 мм, предназначенного для обороны машины в ближнем бою с пехотными подразделениями. Позади люка по центру машины на крыше выступал бронеколпак вентилятора боевого отделения. И наконец, в кормовой части крыши находились два (или три) перископа для осмотра панорамы поля боя вокруг истребителя танков.

Ходовая часть «Ягдтигра» была в основном подобна ходовой части линейного танка «Тигр II», за исключением отличий в модификации с подвеской типа Ф. Порше. Удлинение корпуса на 260 мм повлекло за собой и увеличение длины опорной поверхности с 4,12 до 4,24 м. Но, поскольку боевой вес новой самоходной артсистемы увеличился более чем на 5 тонн, увеличилось и удельное давление на грунт с 1,02 до 1,06 кг/см 2. Упругими элементами подвески остались торсионы.

Подвеска, спроектированная для «Ягдтигра» КБ Ф.Порше, была во многом подобна подвеске САУ «Фердинанд» и состояла применительно к каждому борту из четырех тележек, каждая из которых в свою очередь содержала по два опорных катка, соединенных торсионами и балансирами Ф.Порше нового типа. Бытующее мнение, что на «Ягдтигре» использовались тележки с «Фердинанда» без переделок, не соответствует действительности. В истинности данного замечания нетрудно убедиться, если посмотреть на изображение данных тележек на фотографиях, приведенных в издании «Der Panzerkampfwagen Tiger und seine Abarten» В.Шпильбергера. Несмотря на то, что САУ с данной подвеской не строились массовой серией, отзывы об их применении были весьма и весьма хвалебными.

Гусеница «Ягдтигра» (как транспортная, так и боевая) была полностью позаимствована от линейного танка «Тигр II».

Ни двигателем, ни трансмиссией «Ягдтигр» не отличался от линейного танка, оснащенного 12-цилиндровым бензиновым двигателем Maybach HL 230 Р, мощностью 700 л.с. при 3000 об/мин. Всякие байки, что в 1945 г. мощность двигателя удалось поднять до 900 л.с. и более, не соответствуют действительности, поскольку в это время велись только опытные работы по оборудованию данного двигателя системой впрыска водо-метаноловой смесью, так и не доведенные до степени серийного производства. Емкость бака с бензином составляла 860 литров; этого запаса хватало на движение по шоссейной дороге до 110 км, на местности — до 80 км (впрочем, испытания «Ягдтигра» в СССР дают иные значения: по шоссе — 120 км, по проселочной дороге — 60-65 км).

Кроме того, бытует мнение, что ни «Тигр II», ни истребитель танков на его базе, не были в состоянии тянуть на буксире себе подобного (дескать «горел двигатель»), что также не соответствует истине, поскольку и на испытаниях в Германии и на испытаниях в СССР танк, также, как и его «больший брат», уверенно тянули на буксире за собой себе подобных даже по бездорожью.

Первоначально планировалось оснастить «Ягдтигр» 128-мм орудием с длиной ствола в 70 калибров, однако, так как для вооружения полевой артиллерии уже было принято 128-мм орудие РаК 44 с длиной ствола в 55 калибров и такое-же должно было быть установлено на танке «Маус», было решено унифицировать их.
