Алексей Жабров - Почему и как летает самолет [Изд. 2-е]

Так началась эра авиации. Развитие авиации неразрывно связано с развитием науки о летании — аэродинамики [3] От греческих слов «аэр» — воздух и «динамис» — сила. . Аэродинамика изучает движение тел в воздухе и те силы, которые возникают при действии воздушного потока на тела. Эта наука изучает и полет самолета. Инженера она учит, как проектировать и строить самолет, а летчика — как управлять им.

Огромный вклад в развитие аэродинамики внес Н. Е. Жуковский. Он объяснил, как действуют крыло самолета и воздушный винт. За время своей многолетней научной деятельности он основал коллектив талантливых инженеров и научных работников. Многие из них стали впоследствии выдающимися деятелями советской авиации.

Владимир Ильич Ленин высоко оценил заслуги Н. Е. Жуковского перед Родиной и назвал его отцом русской авиации.

Много различных типов самолетов можно увидеть теперь в воздухе — от маленького ПО-2 до громадного турбовинтового пассажирского корабля ТУ-114. Но все самолеты имеют общие черты своего устройства, и для того чтобы получить представление об устройстве самолета, достаточно познакомиться с одним из типов.

На авиационных праздниках обычно участвуют самолеты ЯК-18 и ЯК-11. На рис. 1 показано звено самолетов ЯК-18 в полете, а на рис. 2 этот самолет изображен для наглядности в полуразобранном виде.

Рис. 1. Самолеты ЯК-18 в полете.

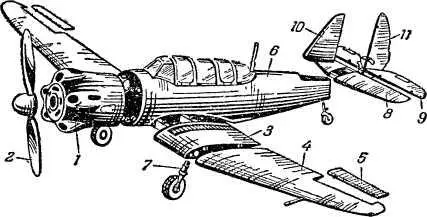

Рис. 2. Схематическое изображение самолета ЯК-18 в полуразобранном виде: 1 — двигатель, 2 — винт, 3 — центральная часть крыла, 4 — левая консоль, 5 — элерон (левый), 6 — фюзеляж, 7 — нога шасси, 8 — стабилизатор, 9— руль высоты, 10 — киль, 11 — руль направления.

Это двухместная учебно-тренировочная машина. Самолет ЯК-11 изображен на обложке книги — это двухместный учебно-тренировочный истребитель, развивающий значительно большую скорость, чем ЯК-18.

На этих самолетах советские летчики-спортсмены завоевали несколько рекордов.

Главными частями самолета являются: крыло с элеронами, фюзеляж, хвостовое оперение, силовая установка, шасси и хвостовое колесо, рулевое управление.

Крыло предназначено поддерживать, «нести» машину в воздухе. Оно состоит из центральной части (рис. 3), накрепко соединяемой с фюзеляжем, и так называемых консолей.

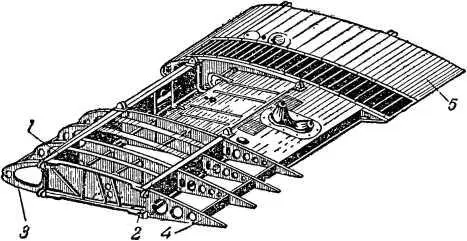

Рис. 3. Центральная часть крыла самолета ЯК-18: 1 — передний лонжерон (балка), 2— задний лонжерон, 3 — нервюра (ребро), 4 — хвостик нервюры, 5 — дюралюминиевая обшивка.

Каркас крыла изготовлен из двух дюралюминиевых [4] Дюралюминий (дуралюминий) — легкий и прочный сплав алюминия, меди и марганца. балок — лонжеронов, которые скреплены дюралюминиевыми ребрами — нервюрами. На задней части крыла имеются шарнирно соединенные с ним небольшие крылышки — элероны. С их помощью летчик может выправлять крен самолета или, наоборот, накренять машину.

Фюзеляж — это корпус самолета. К нему крепятся крылья и силовая установка. В нем размещены кабины экипажа и пассажиров, грузы, а также баки с горючим. Каркас фюзеляжа сделан из стальных труб.

Хвостовое оперение — горизонтальное и вертикальное — служит для изменения и сохранения равновесия самолета в полете. Рулем высоты летчик может изменять продольное положение самолета (наклонять самолет вниз и вверх), а руль направления играет примерно ту же роль, что и руль лодки. Стабилизатор и киль — неподвижные поверхности, они способствуют устойчивому равновесию самолета в воздухе.

Силовая установка на самолете ЯК-18 состоит из поршневого двигателя воздушного охлаждения и двухлопастного воздушного винта.

Шасси и хвостовое колесо дают возможность осуществлять взлет и посадку. Самолет ЯК-18, как и большинство современных самолетов, имеет убирающееся в полете шасси. Подъем и выпуск шасси летчик производит при помощи специального механизма.

Рулевое управление — «нервы» самолета. На самолете ЯК-18 рулевое управление позволяет управлять машиной из обеих кабин — инструктора и ученика (рис. 4).

Рис. 4. Схема рулевого управления самолета ЯК-18: 1 — ручка рулевого управления, 2 — педали, 3 — кронштейн ручки рулевого управления, 4 — продольная труба (вал), на которой укреплена ручка рулевого управления, 5 — тяга к рулю высоты, 6 — качалка, 7 —проволочные тяги к рулю направления, 5 — рычаг на руле высоты, 9—рычаг для передачи движений ручки элеронам, 10—жесткая тяга к элеронам, 11 — качалки, 12 — элерон (левый), 13 — рычаг на руле направления.
