А. Морин - Суперлинкоры Сталина. «Советский Союз», «Кронштадт», «Сталинград»

406-мм артиллерия размещалась в трех трехорудийных башнях типа МК-1М, причем вторая и третья из них оснащались радиодальномерами «Грот». Система ПУС «Море-24» с двумя ЦАП обеспечивалась данными от двух КДП с 8- и 10-м дальномерами, а также от двух РЛС «Залп».

Универсальный калибр включал восемь 130-мм двухорудийных башенных установок БЛ-110. Система ПУС УК «Зенит-24» имела четыре центральных поста. Каждый из них обеспечивался СПН-500 с РЛС «Якорь», а также одним башенным радиодальномером «Штаг-Б». ЗКББ состоял из 12 45-мм счетверенных автоматов СМ-20-ЗИФ с шестью радиолокационными системами управления «Фут-Б», а также 12 25-мм счетверенных автоматов БЛ-120 без радиолокационного управления.

Радиотехнические средства включали РЛС дальнего обнаружения воздушных целей, РЛС ближнего их обнаружения «Гюйс-2», РЛС обнаружения воздушных и морских целей «Фут-Н», РЛС обнаружения надводных целей «Риф», систему госопознавания типа «Факел», а также два теплопеленгато-ра «Солнце-1». Кроме того, предусматривались станции поиска работающих РЛС противника «Мачта» и создания помех их работе «Коралл», навигационные РЛС, боевой информационный пост «Звено-24» (два комплекта), система наведения истребительной авиации и ГАС «Геркулес-2».

Средства радиосвязи принимались в составе, обеспечивающем ее поддержание: с базой на 8000 миль, с надводными кораблями и ПЛ на перископной глубине — до 500 миль, с авиацией — до 200 миль, в радиотелефонном режиме с кораблями охранения и самолетами-истребителями — до 50 миль.

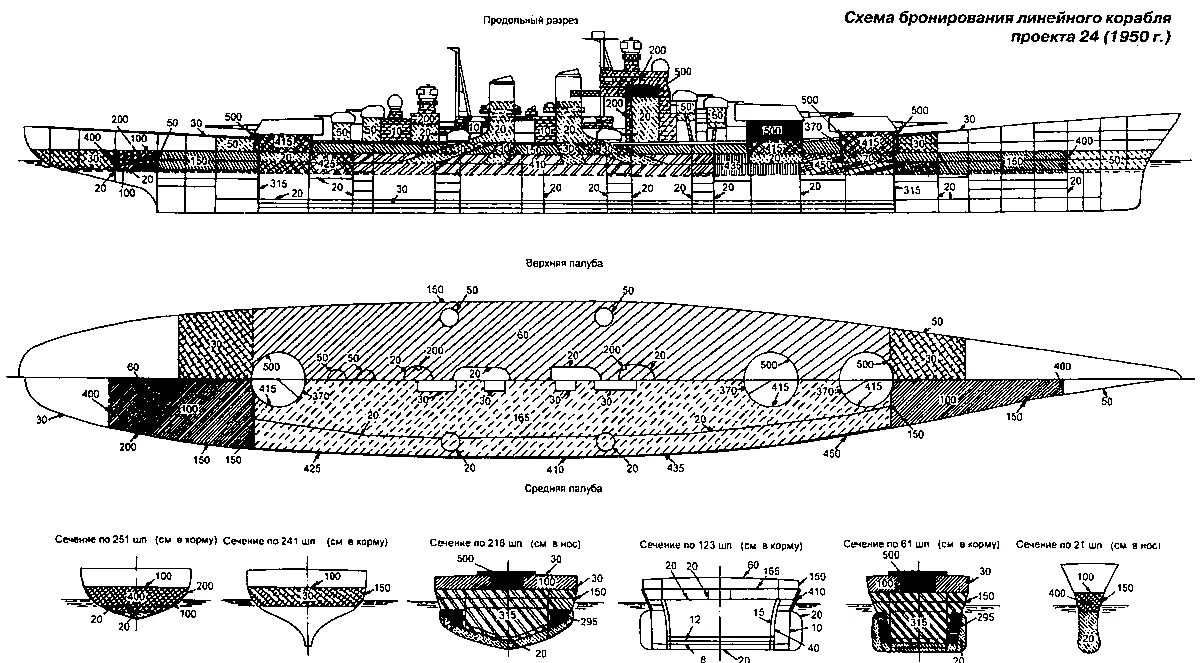

Протяженность цитадели составляла 57,5 % длины корабля по КВЛ. Главный броневой пояс высотой 6 м выполнялся из цементированной брони толщиной 410 мм (в районе башен ГК 425–435—450 мм), придание броне наклона в 20° делало ее эквивалентной по пробиваемости вертикальной броне в 1,25 раза большей толщины. Цитадель ограничивалась 315-мм траверзами и 400-мм полупереборками.

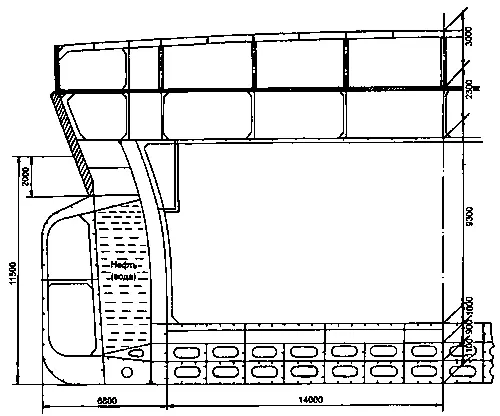

Конструктивный мидель-шпангоут линкора проекта 24 (1950 г.)

Верхний пояс цитадели выполнялся из 150-мм гомогенной брони, как и борт вне цитадели между броневыми траверзами. Барбеты башен ГК имели толщину 415–500 мм. В цитадели предусматривались три броневые палубы: верхняя — 60 мм, средняя — 165 мм и нижняя — 20 мм, а вне цитадели — 100 мм средняя. Носовая оконечность имела 50-мм, а кормовая — 30-мм броневые пояса. Из конструкционной брони выполнялась и наружная обшивка. ГКП имел 500-мм стенки и 200-мм крышу, башни ГК — 600-мм лобовую стенку, 230-мм боковые стенки и крыши. Башни УК защищались 50-мм броней.

Подобное бронирование обеспечивало непробитие главного пояса, траверзов и палуб в районе цитадели, а также крыши ГКП, 406-мм бронебойными снарядами на дистанциях 100–160 кбт при курсовых углах 0—70° и 110–180°, а барбетов башен ГК и стенок ГКП — на 130 кбт и более, но при всех курсовых углах. Горизонтальное бронирование должно было защищать, кроме того, от сбрасываемых с высоты до 3000 м бронебойных (до 1 т) и фугасных (до2 т) авиабомб жизненно важные помещения, расположенные ниже средней палубы. Столь мощного бронирования не имел ни один из известных линкоров мира.

Бортовая подводная защита должна была выдерживать контактный взрыв заряда 850–900 кг на любой глубине (в пределах осадки), что предопределило использование обводов с булями «ящичного» типа. Бортовая конструктивная подводная защита имела глубину (на миделе) 6,2 м и помимо 16-мм бортовой наружной обшивки включала три преграды (10+40+15 мм). Ближе к оконечностям, где ширина защиты уменьшалась, толщина основной защитной преграды повышалась до 50 мм. Днищевая защита была принята в виде «четвертного» дна высотой

3 м, то есть помимо 20-мм днищевой наружной обшивки также имела три преграды (8+30+12 мм), образующие три камеры, из которых только средняя заполнялась топливом. Она должна была противостоять неконтактным (на удалении более 5 м) взрывам указанного выше расчетного заряда.

Начальная поперечная метацентрическая высота при стандартном водоизмещении должна была быть не менее 3,0 м, период бортовой качки — 15–17 с. Непотопляемость должна была обеспечиваться при затоплении восьми любых главных водонепроницаемых отсеков протяженностью не менее 80 м (с сохранением надводного борта не менее 1,0 м). Корабль должен был быть способен использовать оружие на волнении до 7 баллов включительно при скорости хода 24 уз, а также поддерживать эту скорость при волнении до 8 баллов.
