Авиационное вооружение включало четыре гидросамолета (разведчика-корректировщика), две катапульты и устройство для быстрого приема самолетов с воды. В состав химического вооружения входила дымаппаратура: «мощная кормовая универсальная», носовая маскирующая, а также нефтяная № 1 и черная, как резервное средство.
Корабль предполагалось оснастить мощными средствами радиосвязи, обеспечивающими ее поддержание на дальностях: с главной базой — до 5000 миль, с однотипными кораблями — до 6000 миль, с авиацией — до 1000 миль, с подводными лодками — до 200 миль. Кроме того, предусматривались средства радионаблюдения и пеленгования, наблюдения и пеленгования подводных шумов, а также четыре 90-см боевых и четыре 60-см сигнальных прожектора.
В ТТЗ была подробно оговорена схема бронирования: главный бортовой пояс — 380 мм, второй (верхний) пояс и борт в носовой оконечности по ватерлинии на протяжении около 50 % длины носовой оконечности — 200 мм, траверзы цитадели: между средней и нижней палубами — 250 мм, ниже — 400 мм. В качестве главной броневой определялась нижняя палуба (в цитадели — 135 мм, а над погребами ГК — 180 мм), средняя и верхняя палубы в цитадели имели толщину 50 мм и 30 мм соответственно. В оконечностях нижняя палуба должна была переходить в карапасную с толщинами 75 мм (в носу) и 50 мм — между кормовым траверзом и румпельным отделением (крыша — 135 мм, стенки — 250 мм).
Башни ГК должны были иметь лобовую стенку 425 мм, заднюю — 250 мм, боковые — 280 мм, крышу — 270 мм и переборку внутри башни — 75 мм; башни ПМК и ЗДКБ — стенки и крыши 100-мм, а башенки 37-мм автоматов — стенки и крыши по 37 мм. Барбеты башен ГК предусматривались в 425 мм, а башен ПМК и ЗКДБ — в 75 мм. Главная боевая рубка имела переднюю стенку 400 мм, боковые и заднюю — 380 мм и крышу — 250 мм. Две кормовые боевые рубки защищались 75-мм броней, КДП ГК имели пол 75 мм, стенки 25 мм, крышу 37 мм, а КДП ЗКДБ соответственно — 37,20 и 20 мм.
Конструкция и сопротивляемость ПМЗ в ТТЗ не оговаривались, требовалось лишь иметь ширину (глубину) защиты не менее 7,5 м на борт. Предусматривался прием двух параванов-охранителей с механизацией их постановки и уборки. Система противохимической защиты должна была обеспечить в условиях применения отравляющих веществ (ОВ) полную боеспособность личного состава корабля в течение 2-х часов без применения средств индивидуальной защиты. Непотопляемость корабля должна была обеспечиваться при двух торпедных попаданиях с затоплением четырех смежных наибольших по длине отсеков.
Скорость полного хода устанавливалась не менее 30 уз (при запасе топлива на 20–24 ч полного хода). Дальность плавания (при водоизмещении на испытаниях) должна была соответствовать 20–24 ч полного хода, а при полном запасе топлива (включая топливо в отсеках ПМЗ) — от 6000 до 8000 миль при скорости хода не менее 14 уз.
Экипаж (вместе со штабом) устанавливался ориентировочно: старший начсостав — 93, младший — 250, краснофлотцы — 1030 человек.
Стандартное водоизмещение линкора типа «А» было определено в 41 500 т. Его величина была назначена, ориентируясь на итальянский опыт и свои предыдущие проработки, с учетом желательности приблизиться к договорным ограничениям (35 560 метрических тонн).
Основное назначение линкора «Б» Орлов сформулировал так: «Корабль должен на многие годы иметь возможность уничтожать всякие крейсера, включая корабли типа «Дойчланд». Вскоре на этот корабль была возложена и задача «ведения боя» с германскими линкорами типа «Шарнхорст» и японскими типа «Конго» (ГК из четырех 356-мм двухорудийных установок).
Исходя из этого вооружение линкора «Б» должно было включать: три 305-мм трехорудийных, шесть 130-мм двухорудийных, четыре 100-мм двухорудийных, шесть 37-мм четырехорудийных артустановок и четыре гидросамолета при двух катапультах. Главный броневой пояс предусматривался толщиной 200 мм, верхний пояс и бортовой пояс в носу вне цитадели — 140 мм, суммарная толщина броневых палуб должна была составлять 150 мм (над погребами — 180 мм), скорость полного хода назначалась 35 уз, а стандартное водоизмещение — 26 400 т.

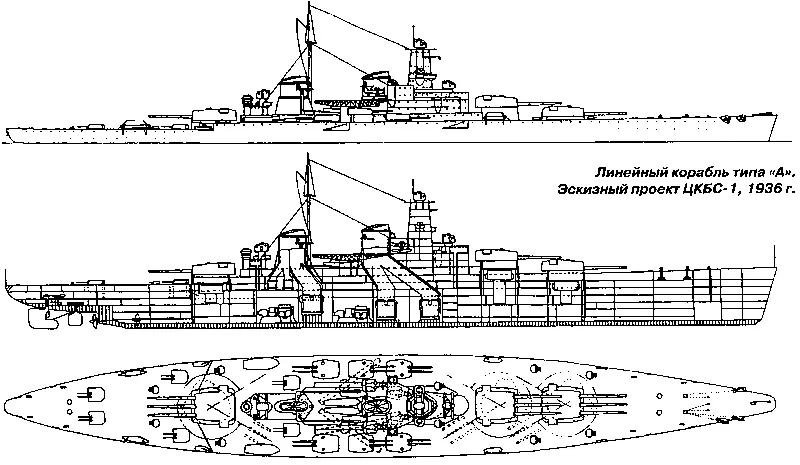

В октябре 1936 года эскизные проекты обоих линкоров были завершены. При одинаковых вооружении и скоростях полного хода разработанные КБ-4 и ЦКБС-1 проекты линкора «А» несколько отличались друг от друга по водоизмещению, главным размерениям, бронированию, а также по обшей компоновке и внешнему виду. Оба бюро превысили оговоренное в ТТЗ стандартное водоизмещение 41 500 т., но, стремясь минимизировать это превышение, несколько отступили от требований ТТЗ по бронированию (прежде всего была уменьшена толщина второго пояса). В проекте КБ-4 была снижена до 420 мм и толщина барбетов башен ГК, причем они принимались не цилиндрическими, а в виде усеченных конусов.
