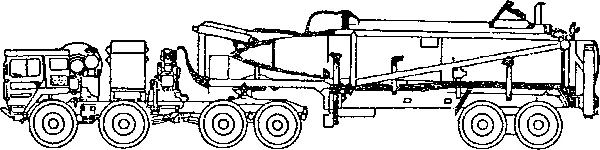

Малое КВО ракеты обеспечивалось применением комбинированной системы управления ее полетом. В начале траектории использовалась автономная инерциальная система, затем, после отделения головной части, — система коррекции полета боеголовки по радиолокационным картам местности. Эта система включалась на конечном участке траектории, когда боеголовка переводилась почти в горизонтальный полет.

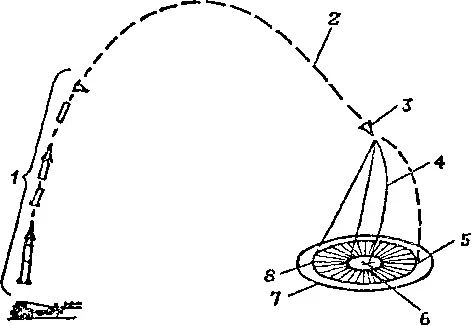

Радиолокатор, установленный на боеголовке, получал изображение участка местности, над которым двигалась боеголовка. Это изображение преобразовывалось в цифровую матрицу и сравнивалось с данными (картой), заложенными до старта в запоминающее устройство системы управления, размещенной на боеголовке. в результате сравнения определялась ошибка движения боеголовки, по которой бортовая вычислительная машина вычисляла необходимые данные для органов управления полетом. В систему управления помимо радиолокаторов и бортовой вычислительной машины входили и другие элементы: источники энергии, преобразователи, инерциальные приборы, органы управления и их приводы. (Сх. 17)

Поскольку коррекция осуществлялась на низких высотах, в качестве основных органов управления использовались воздушные рули. Для стабилизации полета боеголовки до входа в атмосферу применялись струйные рули на сжатом газе. (Сх. 18)

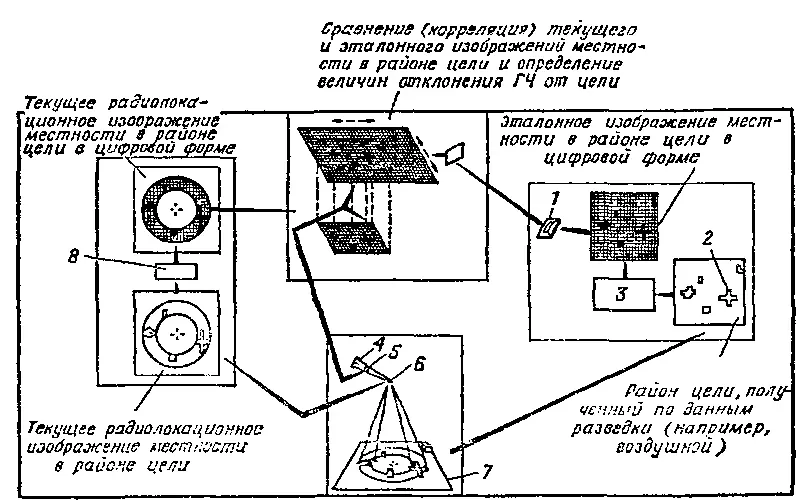

Сх. 18. Принцип работы системы наведения ракеты «Першинг-2» по радиолокационной карте местности:

1 — кассета с эталонным изображением района цели;

2 — цель (аэродром); 3 — наземное оборудование для преобразования данных разведки района цели в цифровую формулу; 4 — корректирующий сигнал, поступающий на аэродинамические рули; 5 — ЭВМ с коррелятором; 6 — головная часть ракеты; 7 — район цели; 8 — цифровой процессор.

Если система коррекции полета боеголовки откажет, боеголовка все равно достигнет района цели, так как при этом ракета будет двигаться на цель в режиме обычной инерциальной системой управления. Естественно, что точность попадания при этом снижалась

Корпуса двигателей обеих ступеней изготавливались из органического волокна кевлар. В районе критических сечений сопел были установлены графитовые вкладыши. Сопла качающиеся, топливо смесевое, окислитель — перхлорат аммония, горючее-связующее — полибутадиен.

Для управления по крену во время работы двигателя первой ступени использовались две плоскости стабилизатора (остальные две оставались неподвижны). Во время работы двигателя второй ступени использовались воздушные рули головной части.

Головная часть имела значительный (более тонны) вес и состояла из трех отсеков: системы наведения (нижний), боевого заряда и радиолокационного устройства. Головная часть закрывалась кожухом, который сбрасывался перед началом работы радиолокатора на высоте около 15 км. Стабилизация полета головной части осуществлялась с помощью инерциальных приборов. (Сх. 19)

На ракете «Першинг-2» предполагалось использование двух типов боезарядов — обычного мощностью до 50 кт и проникающего в грунт. Второй вариант отличался большим удлинением и высокой прочностью и изготавливался из высокопрочной стали. При скорости подхода головной части к цели 600 м/с головная часть углублялась в грунт примерно на 25 м.

В 1983 г. для ракеты «Першинг-2» было начато производство ядерных боевых частей W-85. Вес ядерной боевой части составлял 399 кг, длина 1050 мм, диаметр 3130 мм. Мощность взрыва переменная — от 5 до 80 кт. Производство ядерных боевых частей W-85 было закончено в июле 1986 г. Всего изготовлено 120 ЯБЧ. С 1988 г. по март 1991 г. все ядерные боевые части были демонтированы и переделаны в ядерные боевые части для бомб В-61 мод. 10.

Для ракеты «Першинг-2» рассматривалась возможность использования головной части и в неядерном снаряжении. Одним из вариантов такой головной части стала головная часть кассетного типа, включавшая 76 элементов весом по 8,2 кг (вес взрывчатого вещества 1,8 кг). Каждый из элементов кассетной головной части был способен пробить слой бетона толщиной 0,6 м. Предполагалось, что такая головная часть окажется эффективной при поражении взлетных полос аэродромов.
