А6М стал самым массовым истребителем, производившимся в Японии. За все время серийного производства (с апреля 1939-го по август 1945 года) выпустили 10 449 боевых и 515 учебных самолетов.

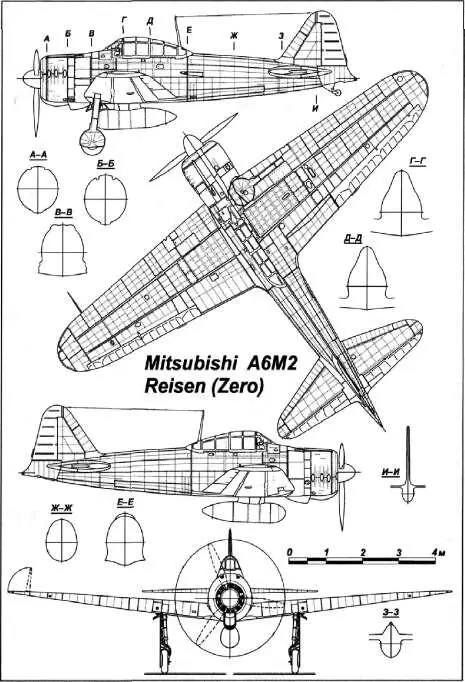

Самолет-истребитель Mitsubishi А6М2 представлял собой одномоторный, одноместный палубный истребитель-моноплан цельнометаллической конструкции.

Фюзеляжсостоял из двух секций — передней и задней. Передняя имела полумонококовую конструкцию с работающей обшивкой, а задняя составляла единое целое с хвостовым оперением.

Крыло— двухлонжеронное, трапециевидной формы, с закругленными закон-цовками и дюралюминиевой обшивкой. В конструкции крыла имелись две герметичные полости, играющие роль поплавков при вынужденной посадке на воду, причем одна полость находилась между лонжеронами, а вторая — в передней части крыла.

Хвостовое оперение— свободно-несущее, металлической конструкции с полотняной обшивкой рулей высоты и направления.

Шасси— классическое, трехопорное с хвостовым колесом.

Силовая установкасостояла из одного 14-цилиндрового двигателя воздушного охлаждения Nakajima NKI Sakai 12. Винт трехлопастный диаметром 2,9 м, с изменяемым шагом. Спереди втулка винта закрывалась коком.

Топливная система. Главный топливный бак располагался около двигателя. Для увеличения радиуса действия самолета предусматривалось использование подвесного топливного бака, который закреплялся под центральной частью фюзеляжа.

Масляная системасостояла из бака, смонтированного в задней части силового отделения у противопожарной переборки, шестеренных насосов, расположенных у двигателя, и маслорадиатора.

Пикирующий бомбардировщик Aichi D3A1 Model 11 «Val» с авианосца Akagi. Лето 1941г.

Система переключения шага винта имела собственный масляный контур и шестеренный насос с электроприводом.

Гидросистемаиспользовалась для уборки и выпуска шасси, а также для отклонения закрылков. Давление жидкости в системе обеспечивал шестеренный насос с отбором мощности у двигателя.

Кабина пилота. В кабине располагалось регулируемое по высоте кресло пилота, штампованное из листового дюралюминия. Комплект пилотажно-навигаци-онных приборов и приборов, контролирующих работу двигателя, позволял выполнять полет в простых и сложных метеоусловиях. За заголовником кресла пилота была установлена противокапотажная рама, предохранявшая голову летчика. В кабине находились прицел Тур 98, радиостанция Тип 96 Ку-1 (радиус действия около 90 км), радиопеленгатор Тип I Ку-3 и аккумулятор.

Вооружениебыло представлено двумя 20-мм крыльевыми пушками Тур 99 и двумя 7,7-мм пулеметами Тур 97. Предусматривалась также возможность подвески под крыльями двух 30-кг бомб.

Боезапас к пулеметам и пушкам находился в коробчатых магазинах. Пушки первых модификаций имели барабанное питание на 60 или 100 снарядов.

В 1935 году был объявлен конкурс на новый одномоторный трехместный палубный бомбардировщик-торпедоносец, который должен был заменить устаревший самолет B4Y1. В конкурсе приняли участие фирмы Nakajima и Mitsubishi.

Конструкторский коллектив фирмы Nakajima представил проект машины, получившей заводское обозначение Тур-К.

Первый полет самолета состоялся в январе 1937 года. Во время испытаний второй опытный образец Тур-К показал лучшие характеристики, чем конкурент фирмы Mitsubishi — самолет Ка-16, и был объявлен победителем в конкурсе.

Самолет Nakajima B5N представлял собой одномоторный палубный бомбардировщик-торпедоносец с низко расположенным крылом. Экипаж самолета состоял из трех человек: летчик, штурман, стрелок-радист.

Фюзеляж самолетацельнометаллический, полумонококовой конструкции. Технологически он разделялся на три части: носовую, центральную и хвостовую.

В носовой части фюзеляжа размещались двигатель и маслобак с маслоради-атором. В центральной части фюзеляжа находилась кабина экипажа. К силовым шпангоутам центральной части фюзеляжа крепились лонжероны центроплана крыла.

Вверху: бомбардировщик-торпедоносец — Внизу: Взлет А6М2 Model21 Nakajima B5N1 Model 11 «Kate». 1939 г. с палубы авианосца
