Танк ИС-2 оснащался телескопическим прицелом 10Т-17 или ТШ-17 и перископическим прицелом ПТ4-17. С весны 1944 года вместо прицела ПТ4-17 устанавливался прибор наблюдения МК-IV.

Боекомплект пушки Д-25Т состоял из 28 артвыстрелов раздельного заряжания 53-ВОФ-471 с осколочно-фугасными снарядами и 53-ВБР-471 с бронебойно-трассирующими. Боекомплект пулеметов ДТ — 2331 патрон, пулемета ДШК — 250 патронов. Все снаряды находились в кормовой нише башни в четырех укладках, а снарядные гильзы — в башне, на бортах и днище боевого отделения и в подбашенной коробке.

Моторное отделение находилось за боевым и отделялось от него перегородкой. В середине его на кронштейнах устанавливался двигатель. По обе стороны от него, по бортам, находились: справа — топливный, слева — масляный баки; над ними — масляные радиаторы, а в передней части моторного отделения, по бортам, — воздухоочистители «мультициклон».

На танке ИС устанавливался 12-цилиндровый четырехтактный дизель В-2ИС (В-2-10) мощностью 520 л.с. при 2000 об/мин. Цилиндры располагались V-образно под углом 60°. Степень сжатия 14–15. Масса двигателя 1000 кг. Общая емкость трех топливных баков 520 л. Еще 300 л перевозилось в трех наружных баках, не подключенных к системе питания. Пуск двигателя осуществлялся инерционным стартером, имевшим ручной и электрический привод, или с помощью баллонов со сжатым воздухом.

Трансмиссионное отделение располагалось в кормовой части танка. В нем размещались главный фрикцион, центробежный вентилятор, коробка передач, планетарные механизмы поворота и бортовые передачи. В перегородке между моторным и трансмиссионным отделениями, над вентилятором, устанавливались водяные радиаторы.

Ходовая часть танка применительно к одному борту состояла из шести сдвоенных литых опорных катков диаметром 550 мм и трех поддерживающих катков. Ведущие колеса заднего расположения имели два съемных зубчатых венца с 14 зубьями каждый. Направляющие колеса — литые, с кривошипным механизмом натяжения гусениц, взаимозаменяемые с опорными катками. Подвеска — индивидуальная торсионная. Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки штампованные, шириной 650 мм и шагом 162 мм. Зацепление цевочное.

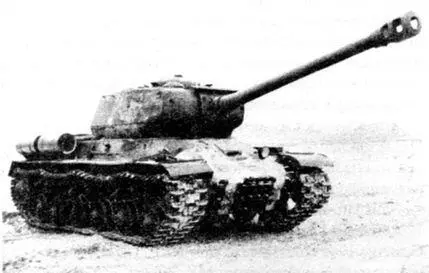

ИС-2 поздних выпусков 1944 года с измененной носовой частью корпуса, расширенной амбразурой пушки и запасными траками на нижнем лобовом листе корпуса

Все танки ИС оснащались приемопередающей симплексной телефонно-телеграфной радиостанцией 10Р или 10РК и внутренним переговорным устройством ТПУ-4-бисФ на четыре абонента.

Следует подчеркнуть, что вопрос вооружения танка ИС-2 после установки 122-мм пушки не был закрыт полностью. Военных не устраивали ни низкая скорострельность, ни малый боекомплект — 28 выстрелов раздельного заряжания — нового тяжелого танка. Для сравнения: боекомплект ИС-1 состоял из 59 выстрелов, а КВ-1с — из 114. Кроме того, уже после первых столкновений ИС-2 с тяжелыми танками противника выяснилось, что штатный 122-мм остроголовый бронебойный снаряд БР-471 способен пробить лобовую броню «Пантеры» лишь с дистанции 600–700 м. Более слабая лобовая броня «Тигра» поражалась с расстояния 1200 м, но попасть с такой дистанции в немецкий танк могли только хорошо подготовленные опытные наводчики. При обстреле немецких танков мощными осколочно-фугасными гранатами ОФ-471 у ИС-2 имело место растрескивание сварных швов и даже отрыв лобового листа по сварке. Первые результаты боевого их использования, подтвердившиеся, кстати сказать, и стрельбовыми испытаниями танка на полигоне в Кубинке в январе 1944 года, заставили конструкторов искать новые решения, что привело к созданию целой серии опытных образцов тяжелых танков с пушками большой мощности. Впрочем, с осени 1944 года вопрос об увеличении бронепробиваемости снарядов отпал сам собой. Пушка Д-25Т внезапно начала прекрасно поражать немецкие танки. В донесениях из частей встречались описания случаев, когда 122-мм снаряд БР-471, пущенный с дистанции более 2500 м, рикошетируя от лобовой брони «Пантеры», оставлял в ней громадные проломы. Это объяснялось тем, что с лета 1944 года немцы ввиду острого недостатка марганца начали использовать высокоуглеродистую броню, легированную никелем и отличавшуюся повышенной хрупкостью, особенно в местах сварных швов.

Первые боевые столкновения с танками противника выявили и недостаточное бронирование лобовой части корпуса ИСов. В начале 1944 года бронестойкость корпуса пытались повысить, закаливая его на очень высокую твердость, но на практике это привело к резкому увеличению хрупкости корпусных деталей. При обстреле на полигоне танка ИС выпуска марта 1944 года из 76-мм пушки ЗИС-3 с дистанции 500–600 м его броня проламывалась со всех сторон, причем основная часть бронебойных снарядов за броню не проникала, но вызывала образование больших масс вторичных осколков. Этим фактом во многом объясняются значительные потери танков ИС-85 и ИС-122 в боях зимы — весны 1944 года.
