Михаил Барятинский - «ЯгдТИГР» и другие истребители танков

Особенностью этой подвески было то, что торсионы располагались не внутри корпуса, а снаружи, внутри тележки. Каждый из таких продольно расположенных торсионов «работал» на два опорных катка. Выигрыш в массе подвески составлял 2680 кг, а во времени изготовления и монтажа – 390 кг.

Этот «Ягдтигр» (шасси №305032) погружен на железнодорожную платформу без замены гусениц. Хорошо видно, насколько боевые гусеницы выступают за габариты платформы

Кроме того, установка и закручивание торсионов стандартной подвески были возможны только в собранном корпусе, в строгой последовательности и с использованием специальной лебедки. Замена торсионов и балансиров подвески могла производиться только в заводских условиях. Сборка же тележек подвески Порше была возможна отдельно от корпуса, а их монтаж мог производиться без применения специального оборудования.

Не представлял трудностей ремонт и замена вышедших из строя тележек подвески в фронтовых условиях.

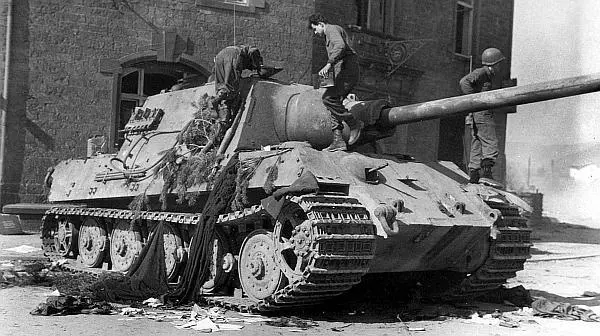

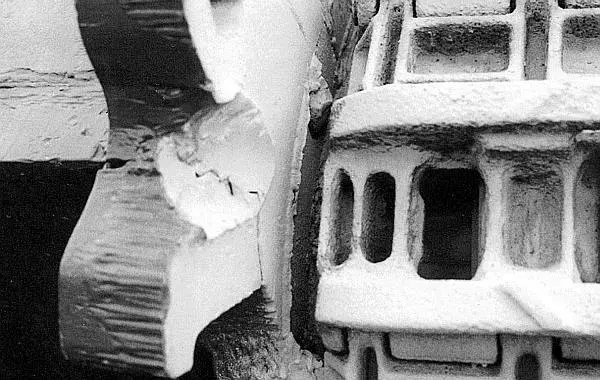

Американские солдаты осматривают брошенный немцами «Ягдтигр» из состава 653-го батальона тяжелых истребителей танков. Германия, апрель 1945 года. Машина получила попадание по касательной в проушину левой передней буксирной серьги (фото внизу), из-за чего вышла из строя бортовая передача

С подвеской Порше построили семь машин (два прототипа и пять серийных), первая из которых вышла на испытания даже раньше, чем машина с подвеской фирмы Henschel. Тем не менее, несмотря на все преимущества ходовой части конструкции Ф.Порше, Управление вооружений не рекомендовало ее в серийное производство. Главной причиной были более чем натянутые отношения между чиновниками и конструктором. Сыграла свою роль и поломка тележки подвески во время испытаний, произошедшая по вине изготовителя. Впрочем, нельзя сбрасывать со счетов и стремление к элементарной унификации между танком и САУ.

В итоге ходовая часть САУ «Ягдтигр» применительно к одному борту состояла из девяти цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре – во внутреннем). Размеры катка – 800x95 мм.

Подвеска – индивидуальная, торсионная, одновальная. Диаметр торсиона – 60...63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 18 зубьев в каждом. Зацепление цевочное. Направляющие колеса диаметром 650 мм имели металлические бандажи и кривошипные механизмы натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 94 траков каждая (47 гладких траков, 47 – двухгребневых траков). Ширина боевых гусениц Kgs 73/800/300 – 818 мм, транспортных Kgs 73/660/52 – 658,5 мм. Транспортные гусеницы «Ягдтигра» представляли собой боевые гусеницы «Пантеры» и использовались при перевозке по железной дороге.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdtiger

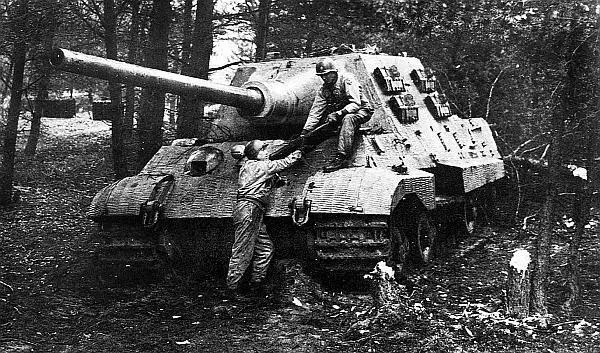

Американские солдаты выгружают из захваченного «Ягдтигра» (шасси №305004) боекомплект. Германия, 1945 год

Первые 14 серийных «ягдтигров» должны были поступить в 3-ю роту 130-го учебного батальона истребителей танков Учебной танковой дивизии. По-немецки это звучит 3.Companie Panzerjager Lehr Abteilung Panzer Lehr Division. Полное немецкое название приводится не случайно. Дело в том, что в литературе слово Abteilung переводится то как батальон, то как дивизион. И то, и другое правильно, все зависит от контекста. Если танковый, то батальон, если артиллерийский, то дивизион. С истребителями танков происходит путаница, конца которой не видно. Хотелось бы поставить точку в этом вопросе, поскольку имеется явная подсказка – слово Companie. Это рота, а никак не батарея, как переводят некоторые авторы (батарея по-немецки – Battarie). Ну а если рота, то, значит, батальон.
