Михаил Барятинский - «ЯгдТИГР» и другие истребители танков

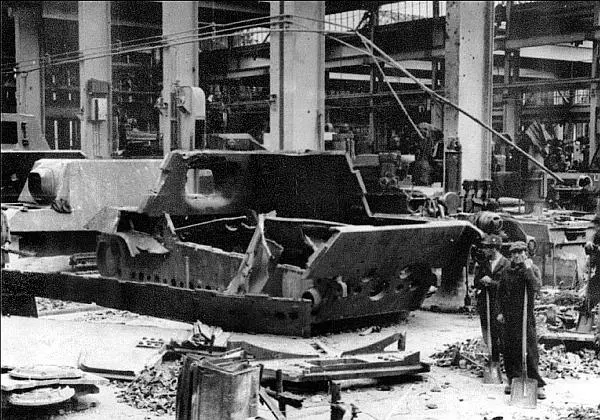

Сборочный цех завода «Нибелунгенверке» после бомбежки 16 октября 1944 года

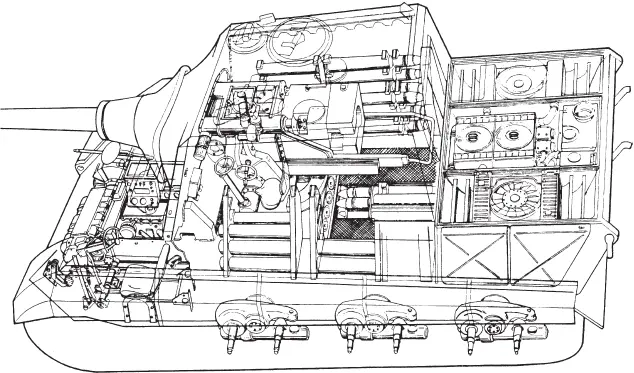

Компоновка истребителя танков «Ягдтигр»

Общая компоновка САУ Jagdtiger в целом сохранилась такой же, как у танка Tiger II. Однако нагрузка на шасси при выстреле предполагалась большей, чем у танка, поэтому его удлинили на 260 мм.

Отделение управления находилось в передней части САУ. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления, контрольные приборы и сиденье механика-водителя. Справа находился курсовой пулемет и сиденье стрелка-радиста. Радиостанция также находилась в отделении управления – над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части самоходной установки. Над ним размещалась бронированная рубка, в которой монтировалось орудие. Слева от пушки находились перископический прицел, механизмы наведения и сиденье наводчика. Сиденье командира находилось справа от орудия. В нишах по стенкам корпуса рубки и на полу боевого отделения размещался боекомплект. В задней части рубки размещались два заряжающих.

В моторном отделении, располагавшемся в кормовой части корпуса, размещались двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Следует отметить, что бронекорпус танка почти не претерпел изменений ни в части конструкции, ни в части толщины брони. Борта рубки представляли собой одно целое с бортами корпуса и имели такую же толщину – 80 мм. Лобовой и кормовой листы рубки соединялись с бортами «в шип», усиливались шпонками, а затем обваривались. Толщина лобового листа рубки достигала 250 мм, располагался он под углом 75° от горизонтали, что делало его практически неуязвимым для всех противотанковых средств противника на дистанции свыше 400 м. Кормовой лист имел толщину 80 мм. В нем располагался люк для демонтажа орудия, загрузки боекомплекта и эвакуации экипажа, закрывавшийся двухстворчатой крышкой на петлях. Крыша рубки изготавливалась из 40-мм бронелиста и крепилась к корпусу болтами. В правой передней части крыши рубки располагалась командирская вращающаяся наблюдательная башенка со смотровым прибором, прикрытым П-образной броневой скобой. Перед прибором в крыше башенки имелся лючок для установки стереотрубы. За командирской башенкой размещался посадочный люк командира, а слева от нее – амбразура перископического прицела пушки. Кроме того, в крыше рубки устанавливались вентилятор, «устройство ближнего боя» и четыре прибора наблюдения.

«Ягдтигр» (шасси № 305003) с подвеской конструкции Порше перед отправкой на фронт

В амбразуре переднего листа рубки, прикрытой массивной литой маской, устанавливалась пушка 12,8 cm Pak 44 (Pak 80) калибра 128 мм. Начальная скорость бронебойного снаряда достигала 920 м/с. Длина ствола орудия, разработанного фирмой Кгарр и изготавливавшегося на предприятии Bertha-Werke в Бреслау, составляла 55 калибров (7020 мм). Масса орудия – 7000 кг. Затвор – клиновой, горизонтальный, имел 1/4 автоматики, то есть открывание затвора и экстрактирование гильзы производились вручную, а после досылания снаряда и заряда затвор закрывался автоматически. Пушка была смонтирована на специальном станке, установленном в корпусе САУ. Вертикальное наведение осуществлялось в пределах от -7° до +15°, горизонтальное – 10° на сторону. Противооткатные устройства располагались над стволом орудия. Предельная длина отката – 900 мм. Наибольшая дальность стрельбы осколочно-фугасным снарядом достигала 12,5 км. Как уже отмечалось, пушка Рак 44 отличалась от 128-мм зенитной пушки Flak 40 раздельно-гильзовым заряжанием. В тесной рубке САУ с громоздким и тяжелым «унитаром» не было возможности развернуться. Для ускорения процесса заряжания в экипаж «Ягдтигра» входили два заряжающих: в то время как один досылал в камору снаряд, другой – подавал гильзу с зарядом. Тем не менее, скорострельность «Ягдтигра» не превышала 2 – 3 выстр/мин.
