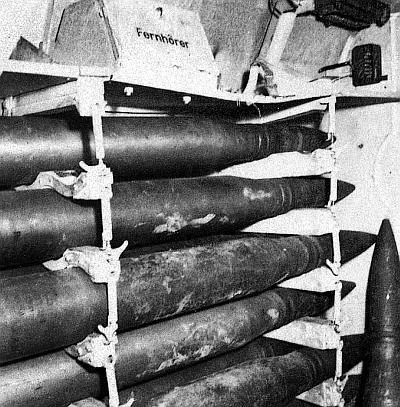

Укладка 88-мм унитарных выстрелов в боевом отделении «Ягдпантеры»

Система смазки двигателя – циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один был нагнетающим, а два отсасывающими. Система охлаждения – жидкостная. Радиаторов – четыре, соединенных по два последовательно. Емкость радиаторов – около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

Коробка передач – трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

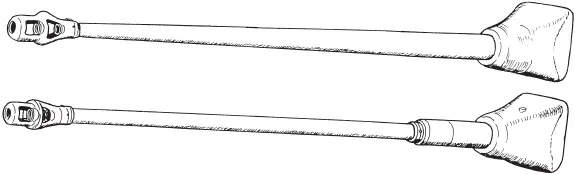

Варианты стволов 88-мм пушки Рак 43/3

Ходовая часть применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

Подвеска – индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

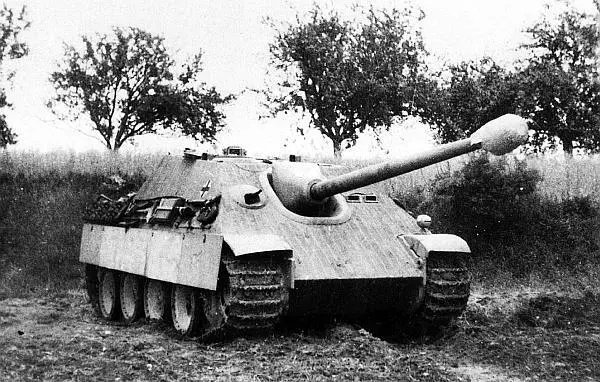

«Ягдпантера» с 88-мм пушкой, имеющей составной ствол. Франция, 1944 год

Направляющие колеса – литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

Все САУ «Ягдпантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

В процессе серийного производства в конструкцию машины вносились изменения, правда незначительные. В частности, менялись окантовка пушечной амбразуры, количество перископов и соответственно смотровых щелей у механика-водителя. Бинокулярный прицел заменили на монокулярный. С лета 1944 года пушка вместо ствола-моноблока получила составной ствол, что облегчало ее демонтаж. Тогда же на крыше рубки разместили три гнезда для крепления 2-тонного подъемного крана. В крыше рубки установили «устройство ближнего боя» – 90-мм мортирку NbK 39 для стрельбы осколочными и дымовыми гранатами (в боекомплект их входило 16 штук). В сентябре 1944 года машины перестали покрывать циммеритом. В октябре 1944 на «Ягдпантере» появилась новая маска пушки, крепившаяся к лобовой броне восемью болтами. Выхлопные трубы оснастили листовыми пламегасителями (Flammvernichter). САУ поздних выпусков имели дополнительный вентилятор, размещенный в передней части крыши боевого отделения.

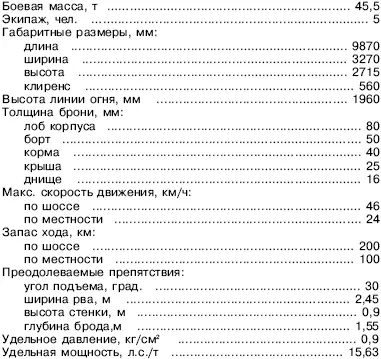

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ЯГДПАНТЕРА»

Помимо линейных самоходок было изготовлено также несколько машин в командирском варианте. Они оснащались дополнительными радиостанциями Fu 7 и Fu 8, а также имели прибор ночного видения и прицел Sf/ZF 5.

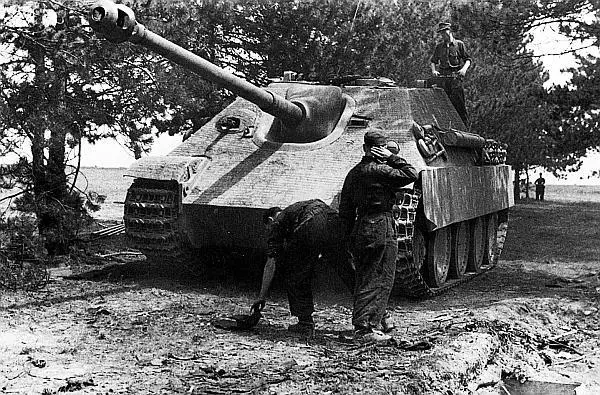

Первым «ягдпантеры» получил 654-й батальон тяжелых истребителей танков. Это машина из состава его 2-й роты. Франция, май 1944 года

Из «ягдпантер» формировали специальные батальоны тяжелых истребителей танков РГК, находившиеся, как правило, в подчинении у командования полевых или танковых армий. По штату батальон «ягдпантер» должен был состоять из трех рот, каждая из которых включала три взвода по четыре САУ в каждом и две машины командования роты. Таким образом, каждая рота должна была состоять из 14 самоходок. В составе штаба батальона имелось еще три боевых машины, в результате чего на вооружении батальона должно было состоять 45 «ягдпантер». Однако на практике этот штат никогда не соблюдался. К счастью, как для нас, так и для наших союзников, немцы сумели выпустить слишком мало этих самоходок.
