После привлечения к производству «ягдпантер» предприятий MNH и МВА суммарный выпуск этих машин составил 55 штук в ноябре и 67 в декабре 1944 года. Своего пика производство достигло в январе 1945 года когда заводские цеха покинули 72 боевых машины.

О реальном производстве «ягдпантер» можно судить по таблице, составленной по наиболее свежим уточненным данным. Выпуск фирмами MIAG и MNH подтвержден документально, а МВА получен путем вычета продукции первых двух фирм из суммарного месячного производства.

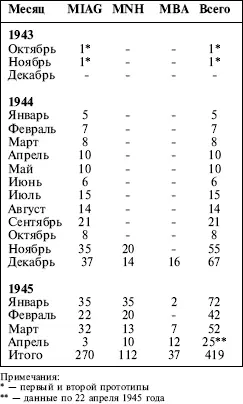

ПРОИЗВОДСТВО «ЯГДПАНТЕР»

Таким образом, получается, что было выпущено более 419 «ягдпантер». Насколько более, сказать трудно, но совершенно очевидно, какое-то количество машин покинуло заводские цеха в последующие две недели. Немецкий исследователь и автор многочисленных книг по бронетехнике Третьего рейха Вальтер Шпильбергер пишет о более чем 34 «ягдпантерах», изготовленных в апреле. Если это так, то можно говорить о, как минимум, 428 выпущенных боевых машинах этого типа.

«Ягдпантера» представляла собой самоходно-артиллерийскую установку с передним расположением неподвижной броневой рубки. Корпус САУ характеризовался большим наклоном броневых листов, как лобового ( 55° к вертикали), так и бортовых (30° к вертикали). Даже крыша рубки имела небольшой угол наклона. Снарядостойкость верхнего лобового листа незначительно снижалась только щелью смотрового прибора механика-водителя и амбразурой курсового пулемета. Все люки для посадки и высадки членов экипажа находились на крыше рубки. Особенностью конструкции САУ было то, что рубка представляла собой единое целое с корпусом, а не крепилась к нему болтами или сваркой, как у большинства германских самоходок.

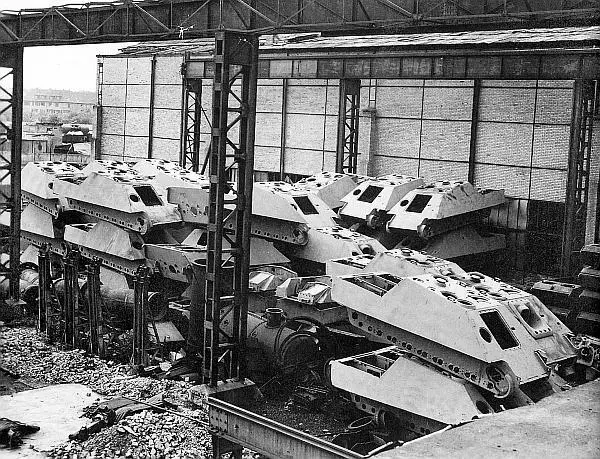

Бронекорпуса «ягдпантер» во дворе завода фирмы MIAG

В лобовом листе корпуса в массивной литой маске типа Saukopf устанавливалась пушка 8,8 cm PaK 43/3 L/71 (либо PaK 43/4 L/71) калибра 88 мм. Длина ствола орудия вместе с двухкамерным дульным тормозом составляла 6686 мм, масса 2200 кг. Угол горизонтального наведения пушки – +11°, угол возвышения – +14°, склонения – 8°. В боекомплект пушки входили 57 унитарных выстрелов с бронебойными, бронебойно-подкалиберными, осколочно-фугасными и кумулятивными снарядами. Начальная скорость бронебойного снаряда PzGr. 39/43 массой 10,16 кг (масса выстрела – 23,4 кг) составляла 1000 м/с. На дистанции 1000 м он пробивал 165-мм броню. Бронебойно-подкалиберный снаряд PzGr. 40/43 с вольфрамовым сердечником имел начальную скорость ИЗО м/с и на той же дистанции пробивал 193-мм броню. Максимальная дальность выстрела – 9350 м, высота линии огня – 1960 мм, скорострельность 6 – 8 выстрелов в минуту.

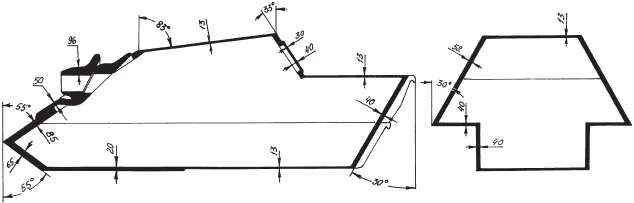

Схема бронирования самоходной установки «Ягдпантера»

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки – винтового типа. В распоряжении наводчика имелся перископический прицел Sfl ZFla.

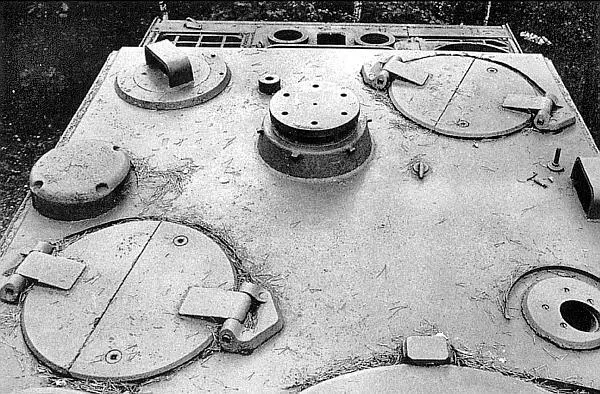

Крыша рубки «Ягдпантеры». С июня 1944 года на крыше рубки появились бобышки-опоры для установки 2-тонного крана, одна из них видна за бронировкой вентилятора

Вспомогательное вооружение «Ягдпантеры» состояло из пулемета MG 34, установленного справа от пушки в шаровой установке. Боекомплект пулемета – 1200 патронов. В распоряжении экипажа имелись два пистолета-пулемета МР-40 с боекомплектом 384 патрона.

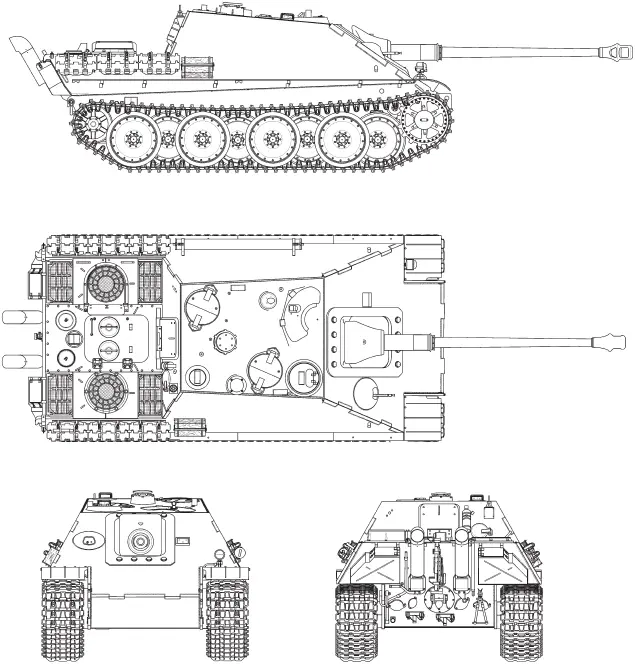

Jagdpanther

Чертеж выполнил В. Мальгинов

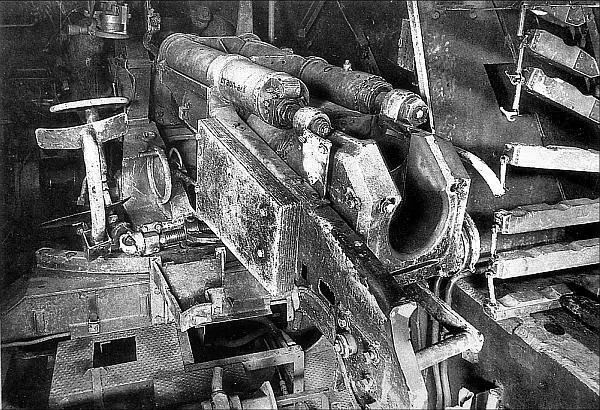

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры»

На «Ягдпантере» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL-230P3O мощностью 700 л.с. при 3000 об/мин (на практике число оборотов не превышало 2500). Сухая масса двигателя составляла 1200 кг. В качестве топлива использовался этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков составляла 720 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов – четыре, марки Solex 52 IFF40.
