Бронетранспортер БТР60П Бронетранспортер БТР70 Бронетранспортер - фото 9

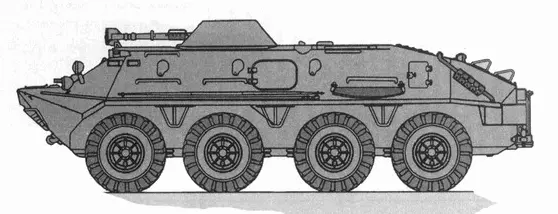

Бронетранспортер «БТР-60П»

Бронетранспортер БТР70 Бронетранспортер БТР80 Боевая машина пехоты - фото 10

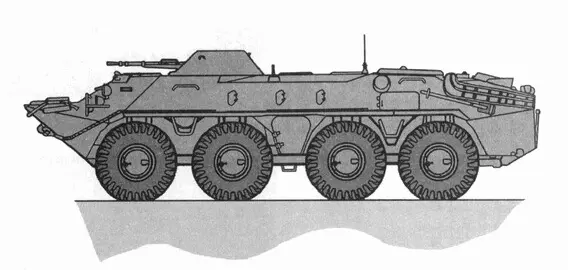

Бронетранспортер «БТР-70»

Бронетранспортер БТР80 Боевая машина пехоты БМП1 Боевая машина - фото 11

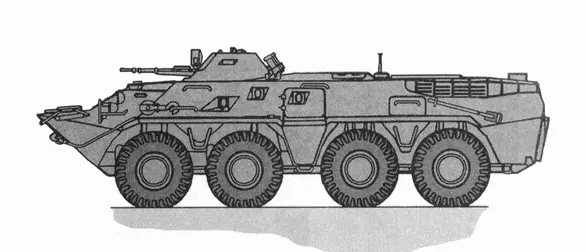

Бронетранспортер «БТР-80»

Боевая машина пехоты БМП1 Боевая машина пехоты БМП2 Боевая машина - фото 12

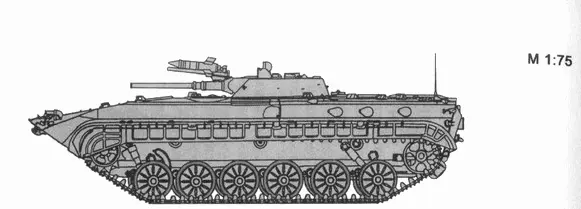

Боевая машина пехоты «БМП-1»

Боевая машина пехоты БМП2 Боевая машина пехоты БМП3 Таблица 3 - фото 13

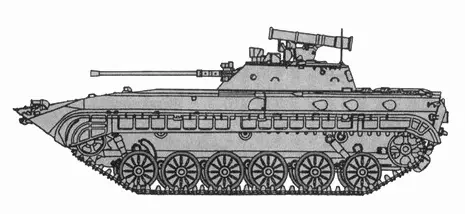

Боевая машина пехоты «БМП-2»

Боевая машина пехоты БМП3 Таблица 3 Тактикотехнические данные - фото 14

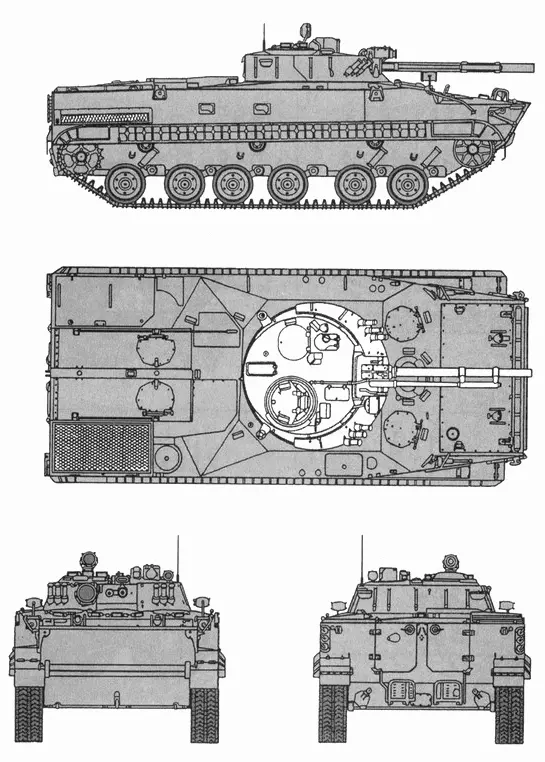

Боевая машина пехоты «БМП-3»

Таблица 3 Тактико-технические данные артиллерийского и зенитно-ракетного вооружения морской пехоты Советского Союза по состоянию на декабрь 1991 г.
Наименование образца (год принятия на вооружение)Боевая масса, т / Тип защиты (бронирование, мм)Размеры: Дл. X Ш. х В., м / Клиренс. ммЭкипаж. чел.ВооружениеТип х мощность двигателя, л.сМакс. скорость. км/час / запас хода, кмПримечания
Калибр орудия, мм (масса снаряда, кг) / Дальность стрельбы для типа БЗ. км (БПР. мм)/ досягаемость по высоте, мТип системы управления / СК. выстр./ мин. (БК)
Противотанковые управляемые ракеты (ПТУР)
«ББМ-2П-27» (1968)5.8 / ПОМ (корпус: 6-12)5.66x2.25 х 1.87 / 3152ПТУР «Малютка» (-12.0) / -3.0 (410)ОП + ИК + РП / 2(8)КД ГАЗ-40П х 9090 (на плаву 9) / 500Бронированная боевая машина-носитель ПТУР «Малютка» создана на базе бронированной разведывательно-дозорной машины «БРДМ». Она имела сварной корпус из броневых катанных листов. На корпусе монтировалась рубка, закрытая сверху крышей с люками. Ходовая часть состояла из четырех колес большого диаметра и четырех дополнительных малого диаметра. При движении по воде применяйся реактивный водометный движитель. В начале 90-х годов «ББМ-2П-27» был снят с вооружения.
«ББМ-ЭП» (1974)7.0 / ПОМ (лоб корпуса: 6-10)5.8x2.55 х 2.3 / 3402ПТУР «Конкурс» (-13.0) / — 4.0 (600)ОП + ИК + ПАП / 3–4(15)КД ГАЗ-41 х 14095 (на плаву 10) / 750Бронированная боевая машина-носитель ПТУР «Конкурс» создана на базе «БДРМ-2». В отличие от прототипа имеет измененную форму корпуса (дня размещения боекомппекта ПТУР и приборов наведения). Машина оснащена лазерным дальномером. ИК-прожектором и приборами ночного видения для водителя.
«Фагот» (1970)0.0471.0 х 0.8 / х 1.05115.0 (8.1)2.0 (-500) 3--Переносной ПТУР
Самоходные артиллерийские установки
«2С1» (1972)15.7 / ПОМ (лоб корпуса и башня: 8-10)7.26 х 2.85 х 2.3 / 4004122.0 2А31 (-22.0) — 15.2ОП * ИК + ЛП 5–6(40)ДД ЯМЗ-2Э8Н х 285-30060-61 / 500Самоходная гаубица «2С1» («Гвоздика») предназначена для борьбы с бронетехникой. артиллерией и пехотой противника, разрушения инженерных сооружений. пробивания проходов в минных полях и проволочных заграждениях. Создана на базе шасси бронированного тягача МТ-ЛБ и использованием башни кругового вращения. В гаубице используются выстрелы раздельного заряжания. Для повышения скорострельности и облегчения работы заряжающего гаубица оснащена электромеханическим механизмом досылания снаряда и заряда. В настоящее время с АУ «2С1» можно использовать управляемые снаряды «Китолов-2» и «Китолов-2М» *.
«2СЗ» и «2СЗМ» (1971 и 1975)27.0-27.5 / ПОМ (лоб корпуса и башня: 30)7.77 х 3.25 х 2.62-3.05 / 45041 x 152.0 (43.56) / 17.3-20.1 для ОФС или 20.0 для снаряда «Краснополь»ОП + ИК + ЛП / 1.9–3.5 (40)ДД В-59-4 х 52060-63 / 500Самоходные гаубицы «2СЗ» и «2СЗМ» («Акация») предназначены для уничтожения тактических ядерных средств противника, артиллерийских и минометных батарей, всех видов бронетехники, разрушения полевых и долговременных оборонительных сооружений, подавления тыловых обьектов и органов управления, уничтожения средств ПВО. ПРО. живой силы противника, освещения местности ночью, ориентирования своих войск Гаубицы имеют сварной бронированный корпус с размещением силового отделения в его передней части и бронированную башню кругового вращения. В гаубице используются выстрелы раздельного заряжания В настоящее время с САУ «Акация» обоих модификаций САУ «2С19» можно использовать корректируемые снаряды «Сантиметр» и управляемые «Краснополь», а также «Краснополь-М» **. Установка «2СЗМ» имеет доработанную механизированную боеукладку барабанного типа на 12 выстрелов, что позволило увеличить боекомплект на 15 %. На крыше башни САУ «Акация» может размещаться 7.62-мм пулемет ПКТ (боекомплект 250 выстрелов).
«ЗСУ-23-4» (1962)19,07 / ПОМ (лоб корпуса и башня: 8-10)6.4 х 3.0 х 2,5 / 40044 х 23,0 (0,22) 2,5/1500ОП + ИК + РЛП / 3400 (2000)ДД ямз- 238Н х 285- 30060-61 / 500Самоходная зенитная установка «Шилка».
Минометы
«БМ-14-17» (1962)13.06,7x3,32 х 2,4617x140,0 (39.6) / 9.8ОП / 17(17)КД х17575 / 500РЗСО «БМ-14-17» (боевая машина «8У36») создана на базе шасси автомобиля «ГАЗ-бЗ» с 17 направляющими. В ней использовались турбореактивные снаряды «М-14-0Ф» или «М-14-Д» (см. табл. № 4). Пакет направляющих стволов поворачивался на угол 70° по обе стороны от оси машины. Дальность стрельбы регулировалась изменением угла возвышения пакета стволов (до 50°). В середине 90-х годов система «БМ-14-17» была снята с вооружения.
«БМ-21» (1962)13,06,75 х 2,35 х 2,4640 х 122,0 (66.4) / 20.7ОП 40 (40)КД х 18075 / 500РЗСО «БМ-21» («Град») создана на базе шасси автомобиля «Урал-375» с 40 направляющими. В ней используются реактивные снаряды «М-21-ОФ» или «СМ-21-Д» (см. табл. № 4).
120-мм миномет0.5?51x120,0 (15.9) 7.2ОП / 9-15--Ротный миномет
Зенитные ракетные комплексы (ЗРК)
ББМ «Стрела-1» (1968)7.0 / ПОМ (лоб корпуса: 6-10)5.8 х 2,55 х 2,65 / 3402ЗУР «Стрел а-1» (32,0) / 4,2/ 300-3500ОП + ИК + ИКГСН / 4(6)КД ГАЗ-41 х 14095 (на плаву 10) / 750Бронированная боевая машина (ББМ) — носитель ЗРК «Стрела-1» создана на базе «БРДМ-2»
ББМ «Стрела-10М/3» (1975)14,0 / ПОМ (лоб корпуса: 6-10)6.7 х 2,85 х 2,7 / 4003ЗУР «Стрела-10М/3» (74,0) 0,025/ 3000ОП + ИК + ТДОГС / 4(8)ДД ЯМЗ- 238В х 24061.5 (на плаву 6) / 500Бронированная боевая машина (ББМ) — носитель ЗРК «Стрел а-10М/3». Создана на базе бронированного транспортера-тягача МТ-ЛБ. В отличие от прототипа вместо башенки с 7.62-мм пулеметом несет четыре ПУ контейнерного типа с АП РЛС обнаружения ВЦ. Для движения по воде применялся реактивный водометный движитель.
ПЗРК «Стрела-2М» (1969)0.0151.511 ПУ (9,8) 4,2/ 50-2000ИК ГСН / 2--Переносной ЗРК
ПЗРК «Стрела-3» (1976)0.0131.411 ПУ (9,9) 0,3–6/ 10-2500ИК ГСН / 2--Переносной ЗРК
ПЗРК «Игла» (1986)0.0171.611 ПУ (10.6) 0,5–5,2/ 10-3500ИКГСН / 2--Переносной ЗРК

*Снаряды «Китолов-2» и «Китолов-2М» относятся к комплексам управляемого артиллерийского вооружения второго поколения (инерциальная система наведения с лазерным полуактивным самонаведением). Они обеспечивают поражение легкобронированных движущихся и неподвижных целей, а также инженерных сооружений первым выстрелом без пристрелки. Вероятность поражения одиночной бронированной цели на дальностях 10–12 км (для «Китолов-2») и 13–14 км (для «Китолов-2М») составляет 0,8–0,9. Дальность лазерного целеуказания до 7 км.
