ДД В-55У (В-46-5М) х 620 (690) 50 / 290 Модернизированный вариант среднего танка «Т-55А». В отличие от прототипа на крыше башни были установлены экраны из многослойной комбинированной брони, дополнительное комбинированное бронирование получила лобовая часть корпуса. Танк был оснащен резиновыми бортовыми экранами и дополнительным бронированием днища корпуса под местом механика-водителя. Вариант танка с двигателем В-46-5М имел индекс Т-55АМ-1. Вооружение дополняли: 12.7-мм пулемет ДШК-М (300 выстрелов); 7.62-мм пулемет ПКТ (3000 выстрелов) и средства постановки дым. завес. В конце 90-х годов танк был снят с вооружения. «Т-72Б» (1985) 44.5 / ПСК + АЗ + ЭК (лоб корпуса: 70+80 (стеклотекстолит) + 85; башня: переменной толщины 160–230) 9.53 х 3.46 х 2.23 / 470 3 125 / 2А46М (5.9) + ПТУР «Рефлекс» (17.2) / — 20.0 ФС или — 3.0 БС (-350) или 5.0 ПТУР (- 800) ОП + ИК (для ФС) или ЛП (для БС) или ПАЛЛ (для ПТУР) / 8–9 (45 АС) + 1 (1 ПТУР) ДД В-84-1 х 840 60 / 500 Модернизированный вариант основного танка «Т-72А». В отличие от прототипа на нем установлен ПТУР «Рефлекс» (на армейском варианте «Свирь») и 227 контейнеров динамической защиты (из них 61 на корпусе). С 1988 г. танки «Т-72Б» проходят модернизацию в танк «Т-72Б(М)» с установкой встроенной динамической защиты (подобной той. что применена на танке «Т-80У»). На танке установлены оборудование для самоокапывания, устройство для крепления минного трала КТМ-6. Он оснащен электромеханическим автоматом заряжания. Вооружение дополняют: 12.7-мм пулемет ДШК-М (300 выстрелов); 7,62-мм пулемет ПКТ (2000 выстрелов) и средства постановки дым. завес. «Т-80УД» (1991) 46.0 / ПСК + АЗ + ЭК 9.69 х 3.78 х 2,29 / 515 3 125 / 2А46М1 (5.9) + ПТУР «Рефлекс» (17,2) / — 20.0 ФС или — 3.0 БС (-350) или 5.0 ПТУР (- 800) ОП + ИК (для ФС) или ЛП (для БС) или ПАЛЛ (для ПТУР) / 8–9 (45 АС) + 1 (1 ПТУР) ДДбТД х 1000 60 / 560 Модернизированный вариант основного танка «Т-80Б». В отличие от прототипа на нем установлен дизельный двигатель 6ТД. На танке имеется оборудование для самоокапывания, устройство для крепления минного трала КТМ-6. Он оснащен электромеханическим автоматом заряжания. Вооружение дополняют: 12,7-мм пулемет ДШК-М (300 выстрелов); 7,62-мм пулемет ПКТ (2000 выстрелов) и средства постановки дым. завес. Танк начал поступать на вооружение морской пехоты в конце 1991 г. Предполагалось, что он постепенно будет заменять машины «Т-55АМ». В украинских ВС он имеет индекс «Т-84». «ПТ-76» (1952) 14,0 / ПОМ (лоб корпуса: 13; лоб башни: 15) 7,63x3,14 х 2,2 / 370-400 3 76,2 Д-56Т (6,9) / — 13,0 ФС или — 1,5 БС (-50) ОП + ИК 4–6 (40 АС) ДД В-6 х 240 44 (на плаву 10.2) / 240-260 Танк разработан в 1949-51 гг. Был оснащен водометным движителем. В ходе производства неоднократно модернизировался: с заменой пушки Т-56Т на пушку ДТ-56ТМ; установкой приборов ночного видения, а также ПТУР «Малютка» и т. д. Вооружение дополнял 7,62-мм пулемет СГМТ (1000 выстрелов). В настоящее время снят с вооружения. «ПТ-76Б» (1958) 14,0 / ПОМ (лоб корпуса: 13; лоб башни: 15) 7,63x3,14 х 2,23 / 370 3 76,2 Д-56ТС (6,9) / — 13,0 ФС или — 1.5 БС (-50) ОП + ИК 4–6 (40 АС) ДД В-6 х 240 44 (на плаву 10,2) / 370 Модернизированный вариант плавающего танка «ПТ-76». В отличие от прототипа на нем устанавливалась пушка Д-56ТС с двухплоскостным стабилизатором и оборудовался системой ПАЗ. усовершенствовались средства связи и наблюдения. Вооружение дополнял 7,62-мм пулемет СГМТ (1000 выстрелов). В настоящее время снят с вооружения.

* Дл. — длина с пушкой вперед; Ш. — ширина; В. — высота по крышу башни.

Плавающий танк «ПТ-76»

Плавающий танк «ПТ-7бБ»

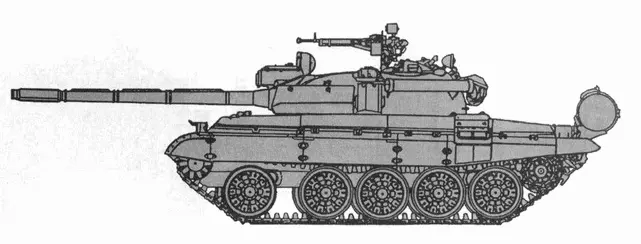

Средний танк «Т-55АМ»

Средний танк «Т-55AM» с навесной динамической защитой (модисфикация «Т-55АМВ»)

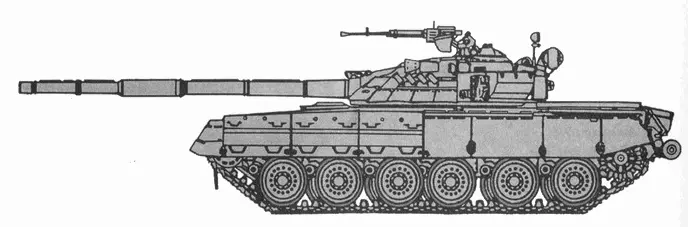

Основной танк «Т-72Б»

Основной танк «Т-80УД»
