Карло Чиполла - Артиллерия и парусный флот

Карл VIII Французский взял с собой в королевство Неаполитанское большие и средние кулеврины, а также большие и малые фальконы. Позднее эти названия станут обозначать пушки, снабженные цапфами. Очень маленькое орудие времен Карла VIII в парижском Военном музее демонстрирует это новшество. На нем имеется надпись на французском языке, означающая: «Дана в 1490 году Карлом Восьмым Бартоломею, сеньору Парижскому и начальнику всех отрядов артиллерии». Дульная часть пушки имеет форму восьмигранника, однако казенная часть округлая. Орудие имеет «хвост» для перемещения вверх и вниз на цапфах, которые проходят насквозь через нижнюю часть ствола, представляя собой один неразрывный пруток.

Наиболее ценную информацию можно извлечь из серии рукописных книг, предназначавшихся для императора Максимилиана. [179]В них содержатся чрезвычайно тщательно исполненные акварельные рисунки пушек, мортир и прочего оружия из арсеналов его многочисленных замков. Эти «Zeugbuch» [180]были изготовлены различными художниками в ранние годы XVI столетия.

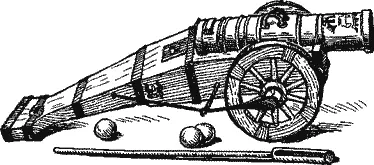

На рисунках показаны огромные, прикрепленные к бесколесным лафетам и несущие на себе гербы Бургундии пушки, что говорит о том, что старые орудия Карла Смелого все еще находили себе применение. Однако большая часть изображенных пушек стоят на колесах и имеют цапфы для регулирования наклона. Многие орудия среднего размера имеют подъемные ручки. Эти закругленные металлические полосы, расположенные вблизи центра тяжести ствола, использовались для переноса его с места на место. Простые, свободно висящие кольца по бокам более не используются, без сомнения – из-за их слабости, а новые приспособления обретают необычные формы. К примеру, у пушки, датированной 1508 годом, эти выступы оформлены как собачьи головы. У другой, образца 1535 года, они принимают форму человеческих голов, в то время как другие продолжают «собачью» традицию. Фантазия проявляется в старинных французских работах, но германские книги дают свидетельства большей простоты и практичности – простые детали, часто изогнутые, чтобы соединиться со стволом обоими концами. Подобными приспособлениями продолжают пользоваться вплоть до середины XIX столетия.

Изобретение цапф означало, что ствол под действием отдачи будет стремиться подняться кверху, если не будет применен какой-либо метод его фиксации. В некоторых случаях было довольно деревянного клина, вставленного между концом ствола и лафетом, но на других рисунках видны квадратные гнезда в лафетах и лежащие на земле ключи или рукоятки, показывающие, что иногда приходилось применять и механические средства.

Кроме того, применялась пара пушек, установленных на одном лафете. Во избежание ослабления конструкции в тех местах, где цапфы входили в лафет, их располагали «вразброд»: одну пару цапф смещали вперед, вторую – назад. Применение сдвоенных пушек требовало синхронной стрельбы из них, это обеспечивало бы большую степень разрушения.

Другим новшеством, появившимся в «Zeugbuch», было использование зарядного ящика, помещенного на самом лафете или его хоботе. Оно представляло собой зачаток конструкции, применявшейся почти до новейших времен.

Появление маневренной пушки, установленной на двух колесах, повлекло за собой также появление двухколесных передков. Для лошадей было нелегко тянуть непосредственно саму пушку, поскольку тянущий вниз вес тяжелого хобота лафета оказывался непосильным для пары лошадей, ближайших к орудию. Простейший передок с парой колес на оси оказался достаточным для преодоления этой трудности. Шпилька на передке и отверстие в хоботе были простейшими устройствами для их соединения. Это – еще одно изобретение, остававшееся во всеобщем употреблении до конца XVIII столетия, когда британцы изобрели новый метод. Снабженная колесами пушка теперь вполне могла поспевать за марширующей армией, причем поиски увеличения мобильности артиллерии шли по пути создания очень легких орудий. Такие пушки имели лафет с раздвоенным хоботом, благодаря чему он мог служить оглоблями, что давало возможность перевозить орудие силами одной лошади.

Орудийные стволы становились для мастеров удобным средством демонстрации собственного искусства. Одни литейщики создавали длинные элегантные формы, украшенные выемками и каннелюрами, как у изящных архитектурных колонн, другие закручивали их, как фантастические дымовые трубы. Винграды, завершавшие казенную часть у запального отверстия, выполнялись в виде необыкновенных звериных голов, подъемные ручки и ствол стали украшать металлической листвой и узорами. То была эпоха изящества, со времен которой в нашей стране сохранилось множество образцов.
