С. Иванов - И-16 Боевой «ишак» сталинских соколов. Часть 3

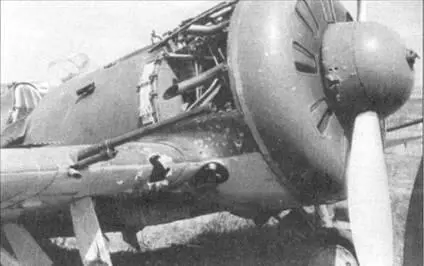

И-16 тип 27, хорошо видна крыльевая 20-мм пушка ШВАК.

На первых истребителях И-16 применялись зависающие элероны, которые работали как посадочные щитки. Привод посадочных щитков (появились на И-16 тип 10) – сначала пневматический, затем – механический.

Кресло летчика изготовлено из алюминия, в чашку сиденья укладывался парашют. Первые варианты кресла имели съемную спинку с обшивкой из кожзаменителя. На более поздних моделях устанавливалась бронеспинка толщиной 8 мм и массой 30 кг. Кресло регулировалось по высоте в пределах 110 мм, рычаг регулировки сиденья по высоте расположен с правой стороны кресла.

На первых моделях истребителя И- 16 кабина полностью закрывалось сдвижным вперед фонарем. Прицел – ОП-1, линза прицела закрывалась заслонкой для предотвращения забрызгивания моторным маслом и грязью, заслонка поднималась только перед атакой. На И-16 тип 10 вместо сдвижного фонаря установили неподвижный козырек с металлическим переплетом и гнутым остеклением, прицел ОП-1 тогда же заменили прицелом ПАК-1.

Оснащенные двигателями М-22 истребители И-16 имели цилиндрический капот. Капоты самолетов с двигателями М-25, М-62 и М-63 состояли из шести съемных панелей, который крепились к кольцу диаметром 1388 мм.

Начиная с истребителей И-16 тип 10 в центроплане предусматривались ниши для уборки лыж. Летом ниши закрывались специальными панелями. Воздух для охлаждения двигателя подводился через девять отверстий в лобовой части капота, выпускался через восемь отверстий по бокам, эти же восемь отверстий использовались для вывода выхлопных патрубков. Два патрубка выводились в одно отверстие, расположенное сверху на левой стороне капота. Патрубки отгибались в стороны от продольной оси самолета, чтобы уменьшить нагрев обшивки и снизить ее загрязнение копотью.

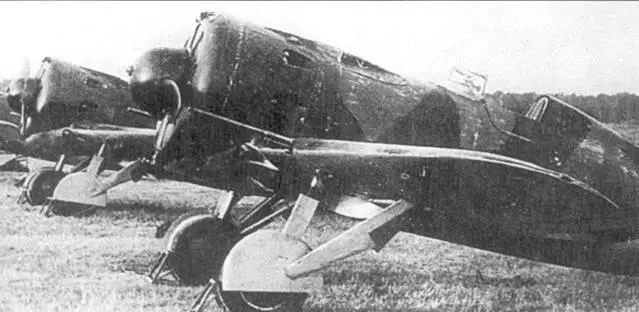

Истребители И-16 тип 28, лето 1941 г.

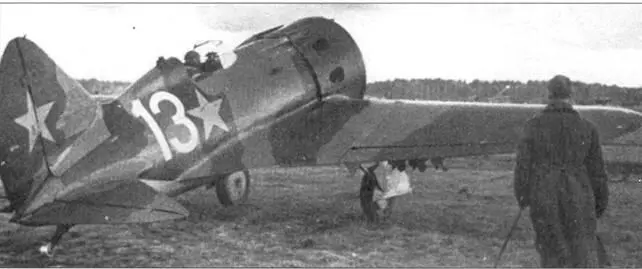

И-16 тип 18 из 7-го истребительного авиационного полка Ленинградского фронта.

И-16 тип 20 с двигателем М-25, обратите внимание на подкрыльевой дополнительный топливный бак.

Самолет УТИ-4 выпуска завода № 458 из состава 2-го гвардейского истребительного авиационного полка ВВС Северного флота, снимок сделан в 1942 г.

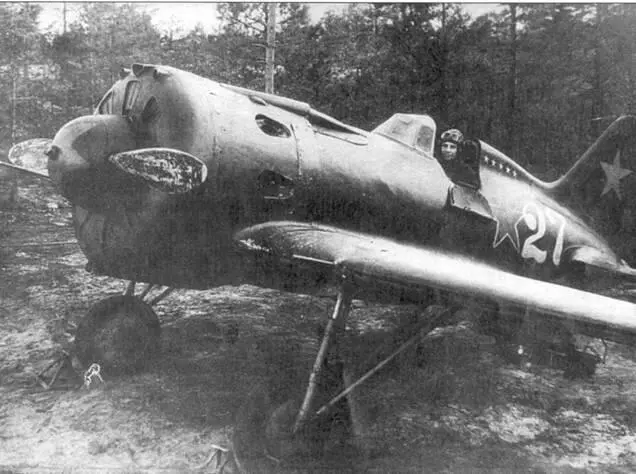

В кабине И-16 тип 24 – лейтенант Кричевский. Обратите на белые звездочки, которыми отмечены победы Кричевского в воздушных боях.

Вал несущего винта имел диаметр 530 мм и заканчивался ступенчатым срезом для соединения с автостартером. Приборная доска крепилась к шпангоуту № 3. в ее верхней части находилось рукоятки перезарядки фюзе ляжных пулеметов. Форма приборной доски фактически не менялась на протяжении всего серийного производства. Цвет приборной доски – черный. Днем приборная доска подсвечивалась снаружи через две небольших щели, располагавшиеся в бортах фюзеляжа чуть ниже прозрачного козырька, ночью – двумя лампочками. Лампочки крепились ниже базы прицела.

Самолет УТИ-4, захваченный германскими войсками летом 1941 г.

Специалисты люфтваффе изучают трофейный истребитель И-16 тип 17, Украина, лето 1941 г.

После отделки перед окраской наружные поверхности фюзеляжа покрывались алюминиевым лаком АГ1А. Консоли крыла и все хвостовое оперение поставлялось на сборку уже окрашенным. металлические капоты двигателей и створки шасси – чаще всего неокрашенными. Облет производился на неокрашенном самолете. После устранения выявленных на испытаниях дефектов машина поступала в покрасочных цех. Истребитель красили в стандартные цвета советских ВВС – темнозеленый верх и светло-голубой низ.
