Звездообразный двигатель Nakajima Hikari 3 Вооружение Два 77мм пулемета - фото 45

Звездообразный двигатель Nakajima «Hikari» 3.

Вооружение

Два 7,7-мм пулемета Тип 92 под капотом над двигателем, один 7,7-мм пулемет Тип 92 в кабине стрелка-радиста.

Одна 250-кг бомба на внешней подвеске под фюзеляжем или две 60-кг бомбы на внешней подвеске под крыльями.

Yokosuka (Kugisho) D3Y «Myojo»

Одномоторный учебный пикирующий бомбардировщик, построенный по схеме свободнонесущего низкоплана. Конструкция цельнодеревянная с матерчатой обшивкой рулей и элеронов. Крыло состоит из трех частей и имеет трапециевидную форму с закругленными концами и оснащено аэродинамическими тормозами. Кабина закрытая, экипаж два человека: курсант и инструктор.

Двигательная установка

14-цилиндровый звездообразный двигатель воздушного охлаждения Mitsubishi MK8E «Kinsei» 54 (На-33-54) мощностью 1300 л.с. у земли, 1200 л.с. на высоте 3000 ми 1100 л.с. на высоте 6200 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,2 м.

Техническое описание самолета Nakajima B5N «Kate»

Одномоторный палубный бомбардировщик-торпедоносец, построенный по схеме свободнонесущего низкоплана. Шасси убирающееся. Конструкция цельнометаллическая, обшивка рулей и элеронов матерчатая. Крыло состоит из трех частей и имеет трапециевидную форму, оснащено щелевыми закрылками. Кабина закрытая, экипаж три человека: пилот, штурман-бомбардир, стрелок-радист.

Двигательная установка

B5N1(1-й прототип): 9-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima «Hikari» 2 мощностью 840 л.с. у земли и 800 л.с. на высоте 3500 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,3 м. Емкость топливных баков 1150 л.

B5N1(2-й прототип, B5N1 Model 11, B5N1-K): 9-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima «Hikari» 3 мощностью 770 л.с. у земли и 840 л.с. на высоте 3000 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,3 м. Емкость топливных баков 1150 л.

B5N2 Model 12: 14-цилиндровый звездообразный двигатель воздушного охлаждения Nakajima NK1A «Sakae» 11 (На-35-11) мощностью 949 л.с. у земли и 970 л.с. на высоте 3000 метров. Винт трехлопастный, металлический, с изменяемым в полете шагом диаметром 3,2 м. Емкость топливных баков 1160 л.

Вооружение

Один 7,7-мм пулемет Тип 92 в кабине стрелка-радиста.

Бомбы общей массой до 800 кг. Вместо бомб мог нести морскую торпеду калибра 457 мм массой до 800 кг.

Nakajima B5N1 Model 11 Kate механизм складывания крыла Nakajima B5N1 - фото 46

Nakajima B5N1 Model 11 «Kate» — механизм складывания крыла.

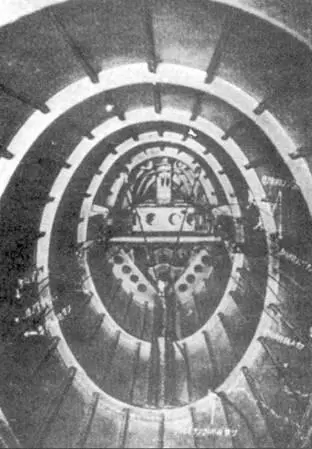

Nakajima B5N1 Model 11 Kate детали конструкции хвостовая часть фюзеляжа - фото 47

Nakajima B5N1 Model 11 «Kate», детали конструкции: хвостовая часть фюзеляжа, вид изнутри.

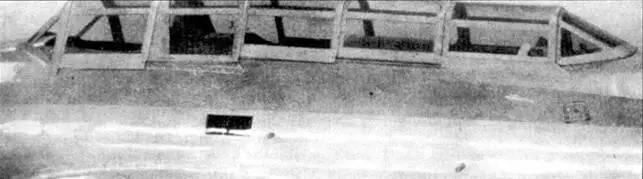

Nakajima B5N1 Model 11 Kate фонарь кабины Nakajima B5N1 Model 11 Kate - фото 48

Nakajima B5N1 Model 11 «Kate» — фонарь кабины.

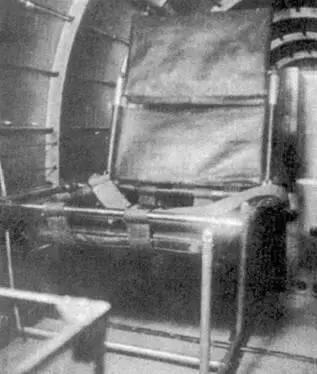

Nakajima B5N1 Model 11 Kate кресло штурмананаблюдателя Nakajima B5N1 - фото 49

Nakajima B5N1 Model 11 «Kate» — кресло штурмана-наблюдателя.

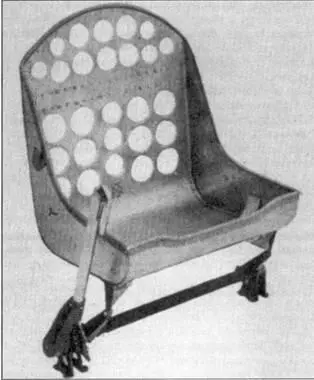

Nakajima B5N1 Model 11 Kate кресло пилота Nakajima B5N1 Model 11 Kate - фото 50

Nakajima B5N1 Model 11 «Kate» — кресло пилота.

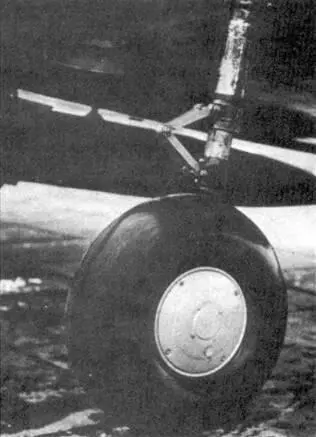

Nakajima B5N1 Model 11 Kate стойка шасси Nakajima B5N1 Model 11 Kate - фото 51

Nakajima B5N1 Model 11 «Kate» — стойка шасси.

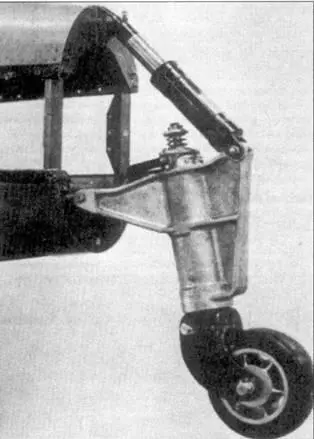

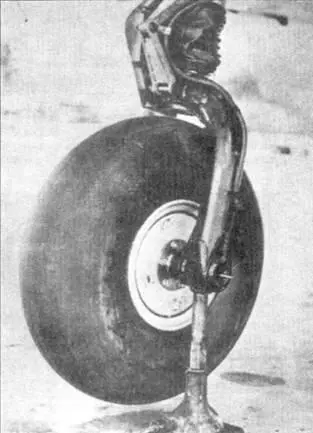

Nakajima B5N1 Model 11 Kate конструкция хвостового колеса Nakajima B5N1 - фото 52

Nakajima B5N1 Model 11 «Kate» — конструкция хвостового колеса.

Nakajima B5N1 Model 11 Kate стойка шасси Nakajima B5N1 ModeI 11 Kate - фото 53

Nakajima B5N1 Model 11 «Kate» — стойка шасси.

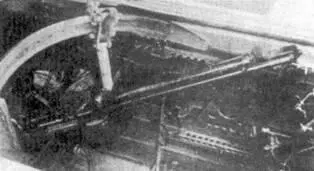

Nakajima B5N1 ModeI 11 Kate пулемет Tun 92 калибра 77 мм на турели - фото 54

Nakajima B5N1 ModeI 11 «Kate» — пулемет Tun 92 калибра 7,7 мм на турели.

Nakajima B5N1 Model 11 Kate звездообразный двигатель Nakajima Hikari 3 - фото 55

Nakajima B5N1 Model 11 «Kate» — звездообразный двигатель Nakajima «Hikari» 3, видны выхлопные патрубки.

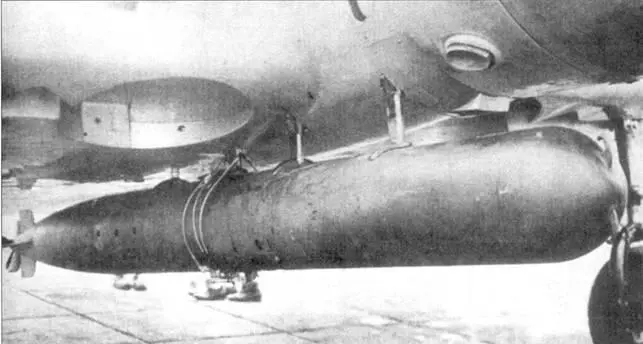

Nakajima B5N1 Model 11 Kate подвеска авиационной торпеды калибра 457 мм - фото 56

Nakajima B5N1 Model 11 «Kate» — подвеска авиационной торпеды калибра 457 мм.

D3A1 Model 11 Val D3A1 Model 11 Val - фото 57

D3A1 Model 11 «Val»

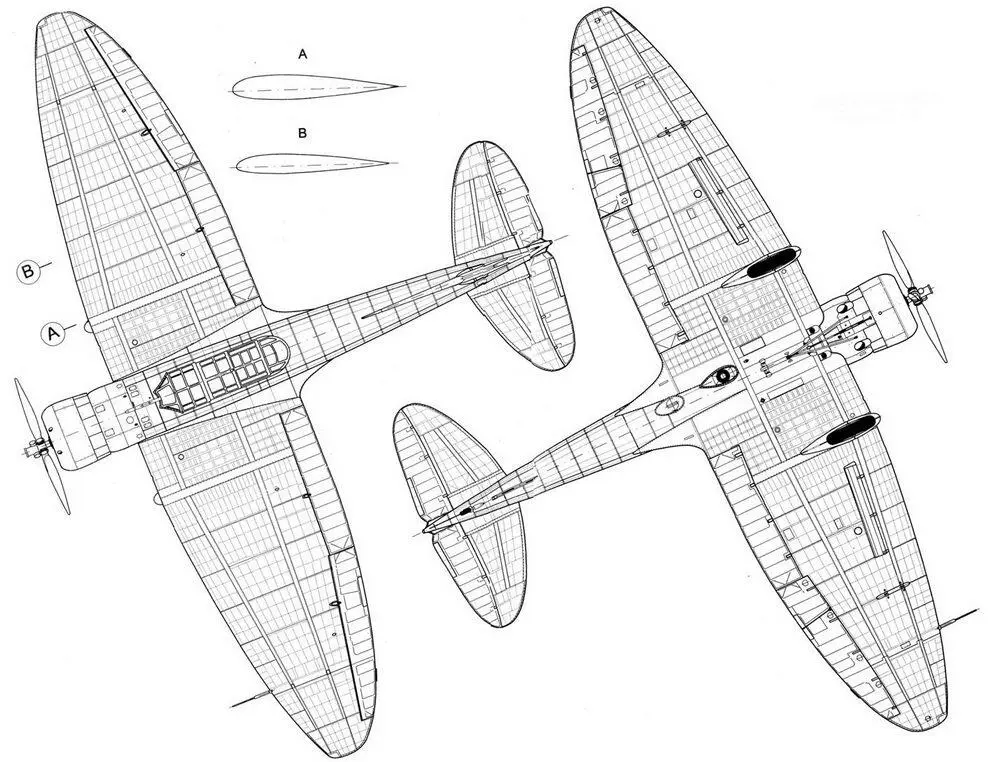

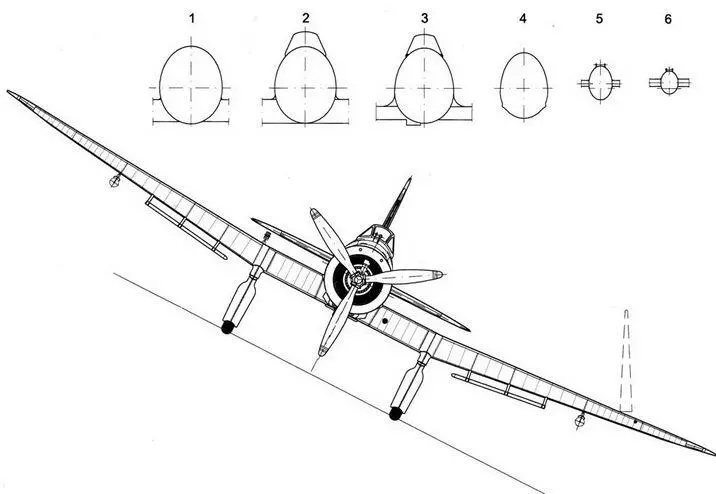

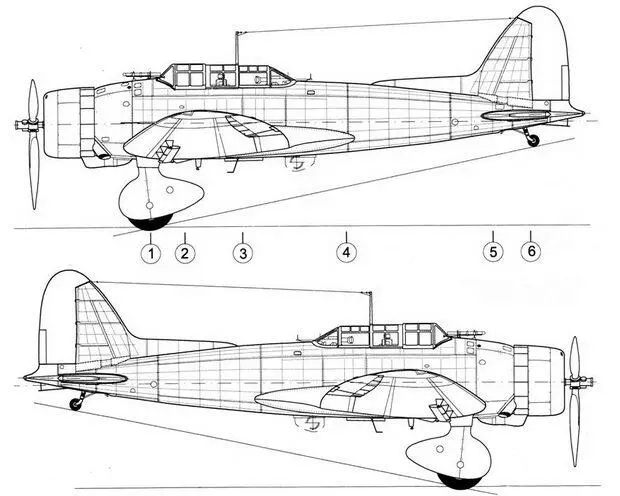

D3A1 Model 11 Val D3A2 Model 22 Val - фото 58 D3A1 Model 11 Val D3A2 Model 22 Val D3A2 Model 22 Val Масштаб 148 - фото 59

D3A1 Model 11 «Val»
