С. Иванов - Ju 87 «Stuka» часть 1

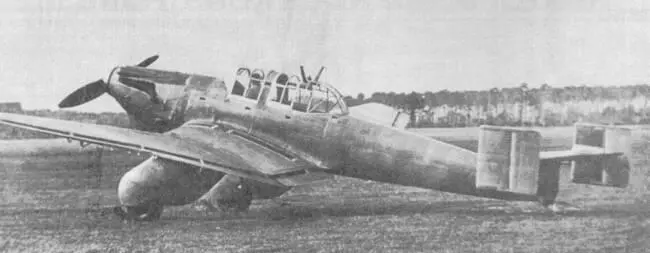

Первый прототип Ju 87 был оснащен мотором Роллс-Ройс «Кестрел» и характеризовался двойным вертикальным оперением, доставшимся Ju-87V-1 «в наследство» от самолета Юнкерс К-47. Стоит обратить внимание на типичное для этого самолета хвостовое колесо, расположенное на самом конце фюзеляжа. Самолет никогда не имел регистрационного кода — пока его присваивали, машина разбилась при летном происшествии.

В этой фазе конкурса фирма Юнкерс с самого начала занимала привилегированное положение, т. к. требования, выдвинутые RLM, опирались на проектную разработку конструкторской группы Юнкерса (под руководством инженера Германа Польмана) нового самолета, наследника К 41/А. Еще раньше, в мае 1933, завод Junkers Flugzeug und Motoren Werke AG был национализирован, а профессор Гуго Юнкерс ушел на пенсию. Тот факт, что завод Юнкерса очутился под контролем государства, также имел несомненное влияние на развитие конструкции и будущий пакет заказов. Отдел Польмана представил проект полностью металлического низкоплана с хорошо остекленной двухместной кабиной, с неубирающимся шасси, закрытом большими неуклюжими обтекателями, характерным «ломаным» в виде сплющенного W крылом, снабженного закрылками Юнкерса, выполняющими функции элеронов и закрылков (так называемое Doppelflugel — двойное крыло), и двойным вертикальным оперением. Этот самолет, получивший обозначение Юнкерс Ju 87 VI (V–Versuchs, опытный), был оснащен рядным двенадцатициллиндровым мотором с жидкостным охлаждением Роллс-Ройс «Кестрел V» мощностью 525/640 л.с., вращавшим деревянный двухлопастный винт постоянного шага. Ju 87 VI не имел вооружения и на нем не были смонтированы аэродинамические тормоза, служащие для быстрого выведения самолета из пикирования. Свой первый полет он выполнил 17 сентября 1935 с заводского аэродрома в Дессау. Проводившиеся летные испытания показали наличие определенных проблем с продольной. Полеты продолжались до 24 января 1936, когда во время пикирования оторвался правый вертикальный киль и самолет в неуправляемом штопоре врезался в землю. В катастрофе погибли Вилли Нойенхофен (Neuenhofen), один из пионеров в опытах с пикирующими бомбардировщиками в Германии, и летевший с ним наблюдатель.

Второй прототип Ju 87 V2 (получивший гражданскую регистрацию D-UHUH) имел модифицированное одинарное вертикальное оперение, новый двенадцатицилиндровый мотор с жидкостным охлаждением немецкого производства Юнкерс Jumo 210 Аа, цилиндры в котором располагались в виде обратного V, вращавшим металлический трехлопастный винт переменного шага, и аэродинамические тормоза. Вскоре был закончен третий прототип Ju 87 V3 (D-UKYQ), отличавшийся от второго сниженной передней частью фюзеляжа с двигателем, что улучшило обзор из кабины, и большей поверхностью вертикального оперения.

Оба прототипа в марте 1936 были перевезены в Испытательный центр (Erprobungsstelle) в Рехлине, где Ju 87 V2 прошел сравнительные пробы с другими прототипами пикирующих бомбардировщиков. Самолет Ju 87 V3 служил в это время резервной машиной.

Ju 87 VI с модифицированным увеличенным радиатором под двигателем. Стоит обратить внимание на узлы крепления аэродинамических тормозов.

ранний радиатор

увеличенный радиатор

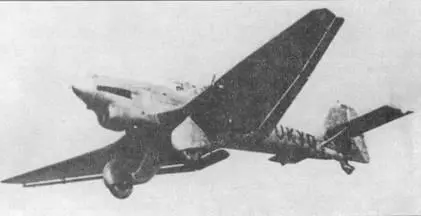

Ju 87 V3 (D-UKYQ) в полете. Эта машина, как и предшествующая V2, уже имела одинарное вертикальное оперение.

К первому этапу второго тура Sofort-программы были допущены, кроме Ju 87 V2, такие самолеты как Арадо Аг 81, Гамбургер Флюгцейгбау (Блом и Фосс) На 137 и Хейнкель Не 118. Аг 81 представлял собой двухместный биплан цельнометаллической конструкции с неубирающимся шасси, с рядным двенадцатициллиндровым мотором с жидкостным охлаждением Юнкерс Jumo 21 °Cа мощностью 640 л.с., вращавшим двухлопастный винт переменного шага. Самолет На 137 V3 был одноместным, полностью металлическим низкопланом, оснащенным двенадцатициллиндровым мотором Роллс-Ройс «Кестрел V» мощностью 640 л.с., вращавшим деревянный двухлопастный винт переменного шага. Не 118 был двухместным низкопланом цельнометаллической конструкции с убирающимся шасси, с рядным двенадцатициллиндровым мотором DB 600 мощностью 880 л.с.
