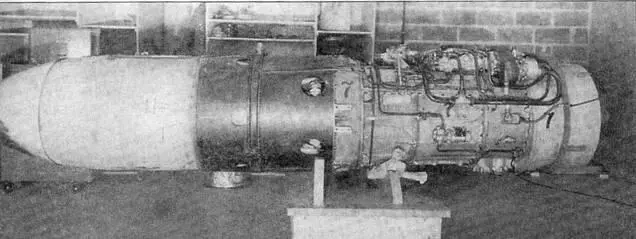

Ранняя модификация двигателя Jumo 004 на сборке.
Передний основной бак находился перед кабиной пилота, а задний за ней. На поздних сериях запас топлива был увеличен за счет установки за задним баком дополнительного бака емкостью 600 дм³ . Благодаря этому общий запас топлива возрос с 1970 дм³ до 2570 дм³. В варианте истребителя-бомбардировщика дополнительный задний бак стал стандартным, но заполнялся только на 2/3 своего объема. Основные баки могли питать как правый, так и левый двигатель, а управлял этим пилот с помощью переключателя на левой боковой панели кабины. В случае, когда остаток топлива уменьшался до 250 дм³ , на приборной доске зажигалась сигнальная лампочка. Топливная система для сервомоторов была независимая для каждого двигателя и включала в себя бачки емкостью по 15 дм³ . Топливо для стартеров Riedel (1,5 дм³) размещалось в бачках на передней части двигателей Jumo 004. На реактивных двигателях так же находились бачки емкостью 20 дм³ вмещавшие топливо, расходуемое в момент запуска.
Масляная система замкнутая без маслорадиаторов. Баки масла по 12 дм³ были укреплены в передней части двигателей. Еще один масляный бак находился с левой стороны фюзеляжа в корне крыла. Гидравлическая помпа производительностью 18 дм³/мин размещалась на левом реактивном двигателе. Гидравлический привод имели механизм уборки и выпуска шасси, закрывания створок его ниш, а так же выпуска закрылков. В случае аварии системы, можно было заменить масло сжатым воздухом.

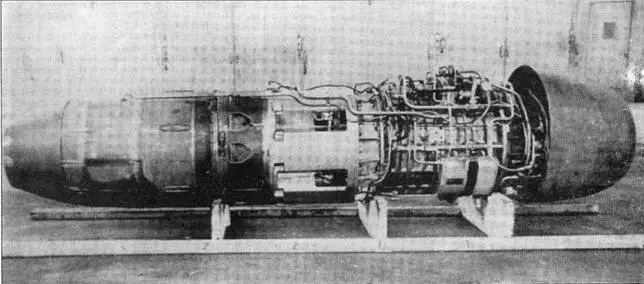

Двигатель Jumo 004 В-2, вероятно во время испытаний в США.

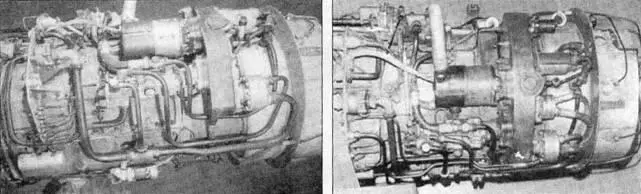

Обвязка двигателя Jumo 004 модификации R-2 (слева) и более ранней модификации (справа).

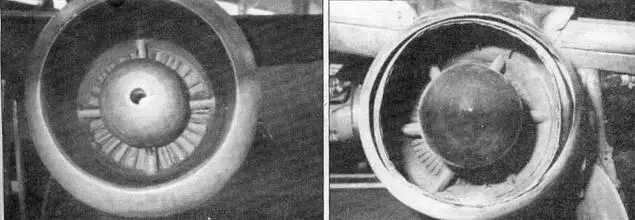

Двигатель Jumo 004 вид спереди и сзади.
Воздушная система состояла из восьми шарообразных баллонов для хранения сжатого воздуха под давлением 14,805 МПа, размещенных на перегородке между передней и средней частями фюзеляжа. В задней части фюзеляжа находилось еще два таких баллона с запасом кислорода для кислородной системы пилота. Сжатый воздух предназначался для аварийного выпуска шасси и закрылков, а так же для перезарядки бортового вооружения.
Электрическая система включала в себя два генератора установленных на реактивных двигателях, мощностью по 1000 Вт каждый и напряжением 24 В, аккумулятор за пилотским креслом и проводку. Система питала стартеры двигателей, топливные помпы, механизм установки горизонтального оперения, строевые огни, систему подачи орудийных снарядов, запалы стартовых ускорителей и сигнальных ракет.
Радиооборудование состояло из коротковолновой приемо-передающей радиостанции FuG 16ZY с кольцевой антенной на гребне фюзеляжа и штыревой антенной под его центральной частью, а так же из ультракоротковолной аппаратуры идентификации «свой-чужой» FuG 25a Ersting со штыревой антенной размещенной под кабиной пилота. FuG 16ZY работала в частотном диапазоне 38,5-42,3 МГц, FuG 25a имела дальность 100 км и подавала сигналы на частоте 160 МГц, а принимала на частоте 125 МГц.
Стрелковое вооружение состояло из 4 (в варианте Ме-262 А-2 только двух) пушек МК 108 калибра 30 мм размещенных в верхнем отсеке передней части фюзеляжа. Две пушки установленные выше имели боезапас по 100 снарядов, а две установленные ниже - по 80 снарядов на ствол. Масса пушки составляла 62 кг, а скорострельность 600 выстрелов в минуту, при начальной скорости снаряда 520 м/с. Длина пушки составляла 1,054 м, а ее ствола 0,54 м. Электроспуск находился на рукоятке управления пилота. Перезарядка пушек была электропневматическая, за что они получили прозвище «пневматический молоток». Около 60 Ме-262 Ala было оборудовано подкрыльевыми деревянными направляющими для ракетных снарядов R4V (2x12). Которые описаны в первой части монографии в разделе«Огневая мощь». В состав системы вооружения входили так же фотопулемет BSK 16, размещавшийся под обтекателем в носу фюзеляжа, а так же прицел Revi 16B, который находился над приборной доской в кабине пилота. Часть машин получила гироскопический прицел Askania EZ 42, обеспечивавший более высокую точность, однако он не пользовался популярностью среди пилотов, так как был сложен в обслуживании и часто отказывал в неподходящий момент. Результаты испытаний обоих прицелов представлены в таблице № 4.
