6-дюймовая артиллерия — 12 орудий Канэ в 45 калибров длиной — размещалась в 6 парных башнях в носу, середине и корме корпуса на шп. 31/32, 47/48 и 73/74 (высота осей орудий над ватерлинией соответственно 8,71, 6,55 и 8,45 м). Подписание договора на изготовление 6-дм башен последовало без малого через год после контракта на 12-дюймовые.

30 мая 1900 г. ГУКиС в лице вице-адмирала Верховского заключил контракт с ПМЗ в лице его «доверенного» инженера-технолога Н. Д. Лесенко на поставку 6-дм башенных установок на следующих условиях. Их вес определялся приводимым фрагментом договора: «Наибольший вес, допускаемый для башенных установок с бронёй башни, подачной трубы, крыши, броневой подшивкой под выдающуюся за подачную трубу часть башни, двумя слоями рубашки брони и одним слоем рубашки подачных труб и крыши башни, бимсами, броневыми болтами, рубками башенного командира и комендоров, горловинами для выбрасывания стреляных гильз, входами и всеми приводами, но без орудий, приспособлений для подачи снарядов и патронов из бомбовых и патронных погребов, без фундамента и подкреплений установки, делаемых строением, без запасных частей и инструментов — не должен превышать для носовой и кормовой башен по 153, а для средних — по 120 английских тонн, всего на судно 870 т». [62] РГАВМФ, ф. 427, оп. 1, д. 518, л. 2.

Подрядчик, «употребляя все средства для безостановочного исполнения настоящего заказа», обязывался «окончательно сдать на заводе, в техническом отношении, башенные установки в разобранном виде» не позднее 29 января 1903 г. Как и в случае с 12-дм башнями, оговаривалась обязательная предварительная сборка на заводе одной из 6-дм установок с демонстрацией комиссии МТК действия всех её функций подачи и наведения (кроме стрельбы).

В компетенцию заказа 6-дм установок ПМЗ не входили:

1. Жёсткий цилиндро-конический барабан с необходимыми связями с корпусом судна для укрепления на нём внешнего погона для вертикальных катков и нижнего погона для горизонтальных катков.

2. Рубашка броневых труб.

3. Все переборки и укрепления палуб в местах вырезов для центральных труб башен.

4. Основания под домкраты и подушки креплений по-походному.

5. Крепление палуб для оснований нижних штыров.

6. Переговорные трубы или специальные телеграфы и телефоны для переговоров из башен. [63] Там же, л. 3. об.

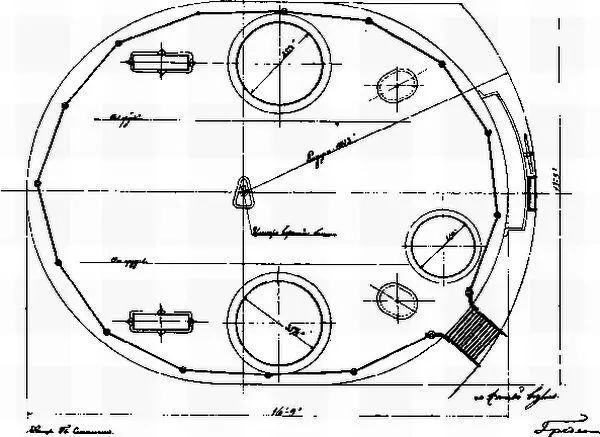

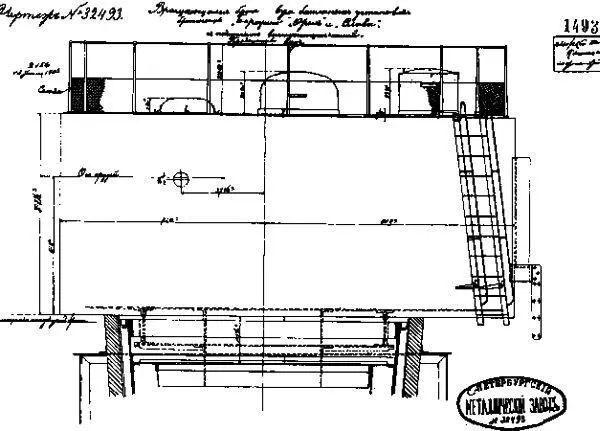

Общий вид 6-дм башни (копия подлинного чертежа)

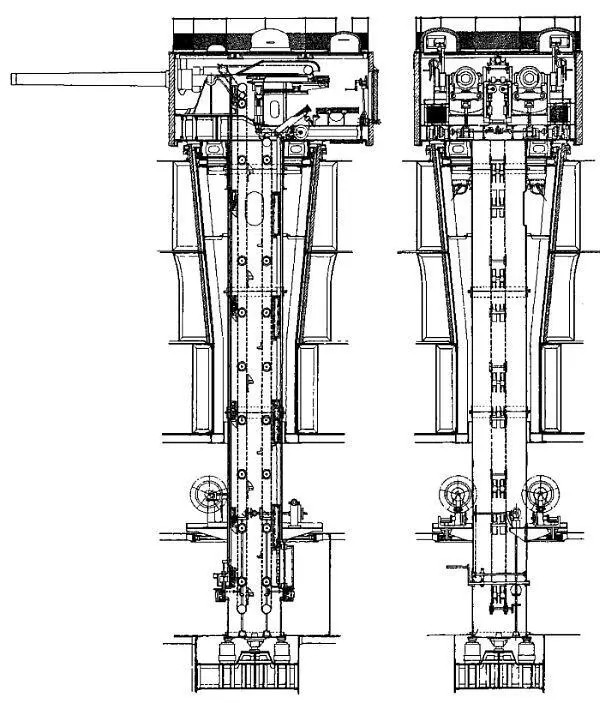

Продольный и поперечный разрезы 6-дм башни (копия подлинного чертежа)

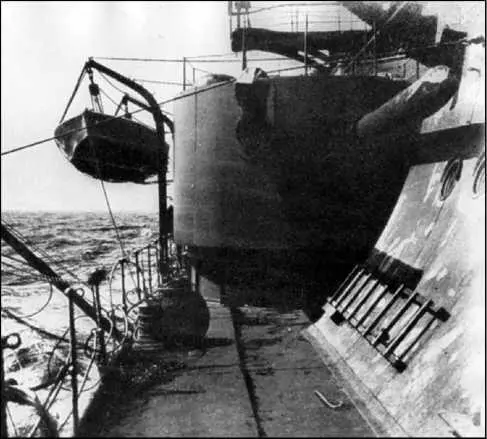

Средняя 6-дм башня правого борта

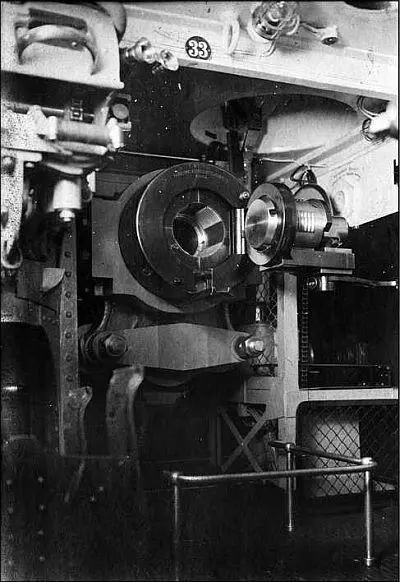

Фрагмент интерьера кормовой 6-дм башни правого борта. В центре — казённая часть 6-дм/45 орудия № 453 (судовой номер 33) с откинутым затвором. Хорошо просматривается также площадка наводчика.

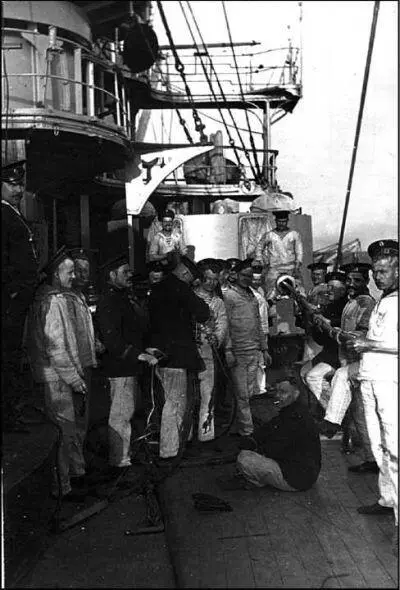

Обслуживание 6-дм орудия левой носовой башни правого борта (нанесение смазки после банения). На палубе виден трос, с помощью которого проводилось машинное банение

Цена на изготавливаемые Металлическим заводом башенные установки «с машинами, приводами, приспособлениями для прицеливания, прицелами и мушками, принадлежностями, инструментами, запасными частями, шельфом и рубашкой из двух листов (толщиной 3/8 дм каждый) для вертикальной защиты, кронштейнами, бимсами и 1/2 дм рубашкой под куполообразной крышей установки, рубками для прикрытия башенных командиров и комендоров, приспособлением для крепления по-походному башен и орудий, со сборкой установок на броненосце», определялась в 632 тыс. руб. [64] РГАВМФ, ф. 427, оп. 1, д. 518, л. 2, Всеподданнейший отчёт по Морскому министерству за 1897–1900 гг. С. 104. Создавая свой проект 6″ башни, завод особое внимание уделил конструкции станка орудия, поскольку к тому времени уже выявились недостатки существующих палубных станков Канэ. Переконструируя станок, ПМЗ приблизил центр тяжести откатывающихся частей к оси орудия, компрессор, как и в станке Канэ, откатывался вместе с орудием, но два пружинных накатника, располагавшихся по бокам станка, были неподвижны. 6-дюймовые башенные станки «Бородино», «Орла» и «Славы» (а также идентичные им станки также ПМЗ крейсеров «Богатырь», «Олег», «Кагул» и «Очаков») впоследствии послужили основой для проекта палубных станков Металлического завода на центральном штыре. И вертикальное наведение (+20 -5°), и горизонтальное производилось как от электропривода, так и вручную. 6″ орудия в 45 калибров имели раздельно-гильзовое заряжание; подача боезапаса из погребов осуществлялась нориями (бесконечная цепь Галля с ковшами для элементов боезапаса) — снарядной (под дульной частью пушек) и зарядной (под казённой частью). Нории для снарядов и патронов общими приводами были связаны между собой так, что подача снарядов и патронов в башню производилась одновременно. Загрузка ковшей норий в погребах производилась: снарядов — храпами, гильз — вручную. Поданные в боевое отделение башни снаряды из ковшей опрокидывались на качающиеся лотки, откуда по неподвижным желобам протаскивались в откидные желоба для досылания в камору орудия. Досылание производилось ручным прибойником в пределах угла заряжания +3–3°. В службе сектора обстрела носовых 6″ башен «Славы» левого и правого борта составляли соответственно 138 и 140° (по проекту 135°), кормовых — 125 и 135° (по проекту 135°), средних — 145 и 153° (по проекту 176°). [65] РГАВМФ, ф. 771, оп. 1, д. 9, л. 46 об.
