С. Иванов - Як-1/3/7/9 во второй мировой войне Часть 2

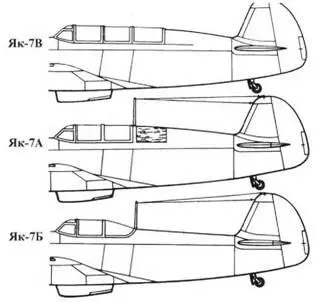

Конструкция кабины

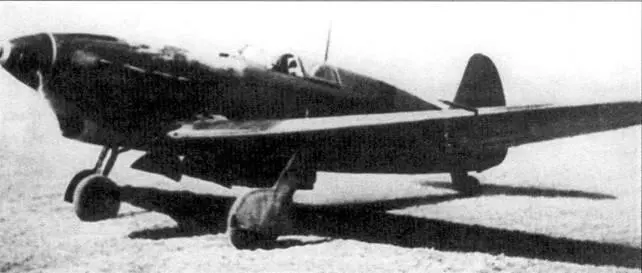

Як-7А поздних серий (вероятнее всего 19-й). Об чтом свидетельствуют цельные щитки на основных стойках шасси и дополнительные щитки, закрывающие колеса, укрепленные на фюзеляже. На более ранних сериях ниши основного шасси прикрывались только щитками, смонтированными на их стойках.

Уже после выпуска небольшого количества Як-7 начался процесс его улучшения, который продлился значительное время. Совершенствование самолета было необходимо, в том числе и потому, что заводы-изготовители Яков допустили значительное ухудшение его летных характеристик. Изменения, которыми характеризовался Як-7А, вводились постепенно на очередных сериях самолета. Вот их хронология:

14-я серия — на топливных баках установлена новая, утвержденная НИИ ВВС, система их заполнения выхлопными газами двигателя (с целью повышения их пожаробезопасности);

15-я серия — все металлические части самолета были соединены между собой медными проводами;

16-я серия — электрические указатели уровня топлива были заменены на механические. Они устанавливались на верхних поверхностях крыльев и прикрывались окошками из плексигласа. Эти характерные круглые окошки хорошо видны на фотографиях верхней части самолетов;

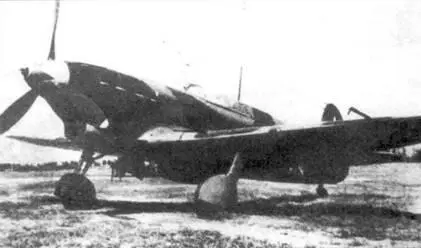

Як-7Б с необычно окрашенным коком винта.

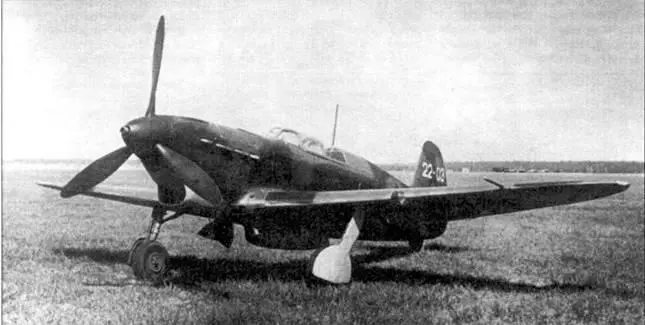

Стандартный Як-7Б (22–03), собранный на заводе № 153 в Новосибирске петом 1942 года. Серийный номер нанесен на хвостовое оперение и обозначает третий самолет 22-й серии. Число самолетов колебалось от серии к серии. Большие серийные номера ставил только завод № 153, остальные заводы наносили номера малого размера. В боевых частях серийный номер закрашивали. Як-7Б с двигателем М-105 ПФ был наиболее многочисленной модификацией «семерки».

31 самолет 16-й серии — установлена приемо-передающая радиостанция; приемник РСИ-4 размещался с правой стороны от приборной доски, а передатчик РСИ-3 за бронеспинкой пилота. Начиная с этого экземпляра Як-7, с приборной доски была снята плексигласовая пластина, обеспечивающая равномерное рассеивание света. Мелким изменениям подверглась и сама приборная доска;

17-я серия — убрано остекление задней кабины, теперь она закрывалась фонарем из фанеры, который откидывался вправо; отверстия для отвода пороховых газов на капоте двигателя были закрыты металлическими листами, а газы выходили теперь вперед через отводные трубы;

19-я серия — теперь в полете с помощью пневмосистемы убиралось заднее колесо, а его ниша закрывалась характерным щитком, расположенным впереди. Ниши стоек главного шасси в полете так же полностью закрывались, для чего были установлены дополнительные щитки, прикрывающие колеса.

Были и другие изменения: демонтировано устройство для пневматической перезарядки пушки — осталась только механическая перезарядка; тормозные щитки теперь устанавливались всего в двух положениях: под углом 00 и 550, заблокировать их в положении 150 было уже нельзя.

Хотя летные характеристики в сравнении с И-26-П были хуже, но по отношению к Як-7 максимальная скорость увеличилась в среднем на 10 км/ час для самолета с лыжным шасси и на 20 км/час с колесным. У земли Як-7А развивал скорость 495 км/час, а на высоте 5000 м — 571 км/час. Однако улучшение характеристик нивелировалось в результате установки лыж вместо колес, а именно в такой конфигурации Як-7 и Як-1 производились зимой 1941 года. При установке лыж пилотажные характеристики и маневренность не изменялись (по сравнению с Як-7 на колесах) но лыжи «съедали» до 60 км/ час скорости. Тем не менее, самолеты собирались в таком виде, главным образом из-за нехватки в тот период резины для покрышек.

Эталоном для серийного производства Як-7А стал модернизированный серийный Як-7 номер 14–11, произведенный заводом № 153. Совместные заводские и государственные испытания провели с 16 января по 22 февраля 1942 года. Их результат был настолько очевидным, что еще до их окончания, самолет начал производиться серийно. В период с января по май 1942 года завод № 153 построил 277 истребителей Як-7А, которые успешно воевали на фронте.
