С. Иванов: ЛаГГ-3

Любопытной деталью в истории разработки ЛаГГ-3 было то, что двое из трех членов КБ — Горбунов и Гудков — прежде никогда не занимались конструированием самолетов. История ЛаГГа началась очень далеко от авиации. В 1935 году Лавочкин получил должность в Главном управлении Северного морского пути, где совместно с О.Ф. Каплюром занялся постройкой судов из «каплюрита» — композитного материала, состоявшего из фанеры, армированной стальной сеткой. В том же году Л.И.Рыжков разработал технологию производства дельта-древесины. Дельта-древесина состояла из слоев пластифицированной древесины, фанеры, бакелита и баленита. Для изготовления дельта-древесины использовали проклеенную и пропитанную березу. Хотя дельта-древесина имеет объем вдвое больше, чем обычное дерево, зато этот материал достаточно прочен, чтобы быть использованным для изготовления силовых и несущих узлов конструкции самолета: лонжеронов самолета, полок лонжеронов крыла и др. В то время Советский Союз испытывал значительную нехватку высококачественной древесины. Первые лонжероны из дельта-древесины прошли испытание на прочность весной 1939 года.

Другим преимуществом дельта-древесины была ее дешевизна. Поскольку в Советском Союзе ощущалась острая нехватка дюралюминия и других легких сплавов, их старались заменить дельта-древесиной. В 1938 году Лавочкин и Горбунов предложили наркому авиапромышленности идею создания боевого истребителя из дельта-древесины. Нарком согласился, и в мае 1938 года новый экспериментальный отдел приступил к созданию такого самолета. Горбунов возглавлял конструкторский коллектив. Лавочкин и Гудков управляли экспериментальным отделом, который первое время находился на территории ОКБ Рыжкова. Проектируемый истребитель получил рабочее название И-22.

В мае 1939 года экспериментальный отдел развернули в Опытное конструкторское бюро — ОКБ-301. Базовым предприятием ОКБ-301 стал Государственный авиационный завод № 301 в Химках. Летом 1939 года новое ОКБ получило подкрепление в лице нескольких опытных инженеров, прежде работавших в ОКБ Сильванского. Когда началась Великая Отечественная война Горбунов и Гудков покинули ОКБ-301, а Лавочкин стал первым в бюро.

Второй прототип И-301 на летных испытаниях, аэродром Летно-испытателыюго института, Жуковский, ноябрь 1940 г. В отличие от серийных ЛаГГ-3, на И-301 не имелось посадочной фары под левой плоскостью крыли.

На втором прототипе не устанавливалась радиостанция, не было балансировочного груза на руле направления. Серийные ЛаГГ-3 оснащались радиостанциями, а руль имел весовую компенсацию. Вооружение второго прототипа истребителя И-301 состояло из трех пулеметов Березина УБС-12,7 калибра 12,7мм.

Прототип И-301

ЛаГГ-3 1-й серии

ЛаГГ-3 4-й серии

ЛаГГ-3 11-й серии

ЛаГГ-3 23-й серии

ЛаГГ-3 29-й серии

ЛаГГ-3 35-й серии

ЛаГГ-3 66-й серии

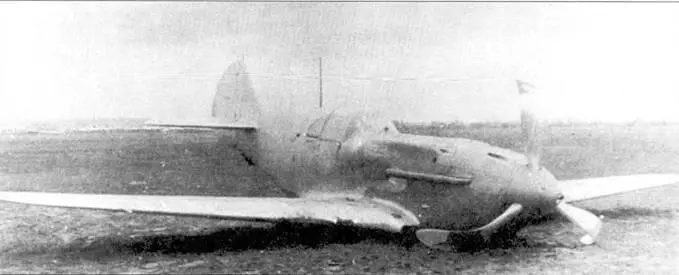

Истребитель ЛаГГ-3 1й серии сфотографирован после грубой посадки на аэродроме авиационного завода № 21. Самолет оснащен радиостанцией, обратите внимание на мачту радиоантенны, установленную ни фюзеляже за фонарем кабины, в то же время весовой компенсатор на руле направления отсутствует.

Предложения, сформулированные в ОКБ-301, получили горячую поддержку. Столь горячий энтузиазм объяснялся не высокими тактико-техническими характеристиками самолета и не превосходным отношением лобового сопротивления к массе машины, а тем, что в конструкции истребителя минимально использовались стратегически важные материалы.
