С. Иванов - ЛаГГ-3

Бомбодержатель ДЗ-40 также мог нести до 50 кг бомбовой нагрузки. Обычно использовали фугасные бомбы типа ФАБ-50 (ФАБ — фугасная авиабомба), или осколочные бомбы АО-25М и ФАБ-50М. Советские бомбы обычно были серого цвета с цветными поясками, обозначающими тип бомбы. Иногда поясков на бомбах не было. Противотанковые бомбы несли желтый и красный пояски, а осколочные — зеленый и синий. Учебные бомбы отмечались белым и красным пояском. Кроме фугасных и осколочных бомб ЛаГГ-3 могли брать на внешнюю подвеску зажигательные бомбы ЗАБ-50ТГ. Отличительной чертой зажигательных бомб были желтый и синий пояски.

Предусматривалась возможность использовать бомбы, начиненные ОВ, например, ХАБ-25Р-5 или АОХ-15. Кроме того, ОВ можно было начинить и обычные осколочные бомбы. Химическое оружие отличалось от прочего по желто-синему пояску. В качестве боевых ОВ обычно использовали горчичный газ и фосген.

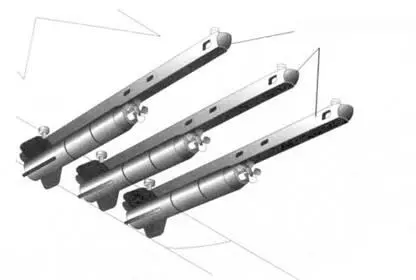

направляющие РО-82

Бомбодержатель ДЗ-40

ракета РС-82

Линейка истребителей ЛаГГ-3 11-й серии, все самолеты оснащены лыжами и окрашены в белый цвет. Целая краска сильно облезла.

Эти ЛаГГ-3 11-й серии продолжали эксплуатировать с заснеженных аэродромов с обычным колесным шасси.

ЛаГГи могли нести и авиационные выливные приборы. По одному ВАП-6М можно было подвесить на стандартных бомбодержателях под крыльями. ВАП-6М вмещал 38 литров горчичного газа или фосгена. Распыление газа осуществлялось через систему АСБР-2, позволявшей задействовать приборы по очереди или одновременно. Распыление газа над целью продолжалось три-четыре секунды.

Зажигательный авиационный прибор ЗАП-6 по конструкции был близок к ВАП и предназначался для распыления зажигательной смеси над целью при непосредственной поддержке наземных войск. Под основным баком с зажигательной смесью помещался небольшой бачок с сероводородом, предназначенным для воспламенения зажигательной смеси (в состав смеси входил фосфор).

В начале 1942 года ЛаГГ-3 стали широко использоваться для непосредственной поддержки наземных войск с низких высот, поскольку выяснилось, что несмотря на все свои недостатки, ЛаГГи оказались довольно живучими самолетами. Впервые ЛаГГи выступили в роли штурмовиков во время битвы за Москву на Калининском фронте в конце 1941 — начале 1942 годов. За проведение подобных операций в декабре 1941 года 129-й истребительный авиационный полк получил звание гвардейского и стал называться 5-м Гвардейским истребительным авиационным полком.

ЛаГГ-3 11-й производственной серии были оборудованы направляющими для пуска шести реактивных снарядов РС-82 (по три снаряда под крылом). Реактивные снаряды существенно увеличивали лобовое сопротивление самолета и снижали максимальную скорость примерно на 25 км/ч. Наведение ракет осуществлялось при помощи стандартного прицела ПБП-1.

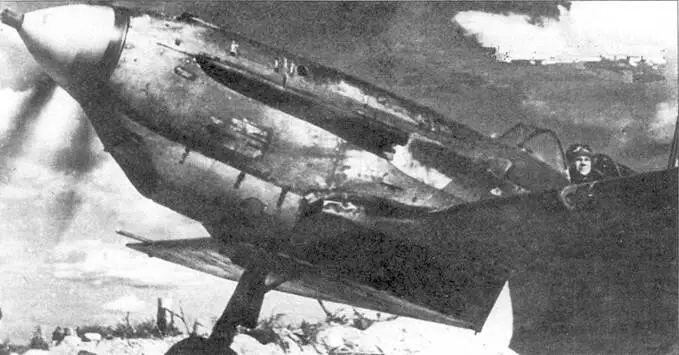

Капитан В.П. Миронов сфотографирован в кабине своего ЛаГГ-3 11-й серии летом 1942 г. Капитан Миронов сбил 21 фашистский самолет и был удостоен звания Герой Советского Союза.

ЛаГГ-3 11-й серии

ЛаГГ-3 23-й серии

Окрашенный в белый цвет истребитель ЛаГГ-3 11-й серии разбился на вынужденной посадке зимой 1942 г., Ленинградский фронт. Под плоскостями крыла данной Мишины смонтированы направляющие РО-82 для реактивных снарядов РС-82.

ЛаГГ-3 23-й серии, самолет не имеет бортовых номеров, вместо колес установлены лыжи. Самолеты 23-й серии не имели весовых компенсаторов на руле направления, но руль направления был несколько измененной формы, увеличенный в верхней части.
