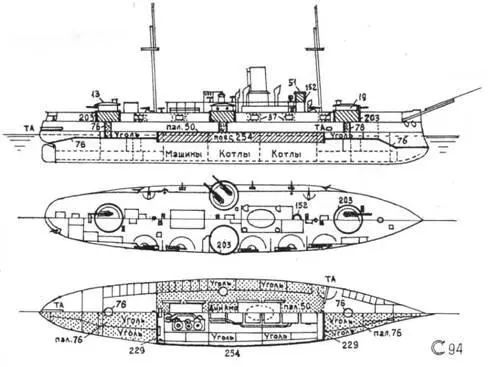

Схема бронирования.

Обе главные паровые трехцилиндровые машины двойного расширения мощностью по 4000 и.л. с, изготавливал строитель — Балтийский завод — по чертежам машин крейсера «Владимир Мономах». По контракту стоимость определялась из расчета 1 60 рублей за 1 и.л.с. (всего 1,28 млн. руб.), штраф за каждую недобранную и.л.с. 269 руб., а вспомогательные механизмы стоили 50000 руб. Все механизмы, за исключением заказанных в Англии рулевой машины и парового шпиля, были сделаны в России. Каждая машина имела по одному цилиндру высокого давления (ЦВД) диаметром 1524 мм и по два цилиндра низкого давления диаметром 1981 мм, ход всех поршней 991 мм. Холодильники были трубчатой системы с общей площадью охлаждения 650 кв.м. Гребные валы изготавливались из кованой стали, четырехлопастные винты диаметром 5 м и шагом 6,1 м — из марганцевой бронзы. При каждой машине имелось по два воздушных насоса, по две питательных и по две трюмных помпы, донка с помпой двойного действия, которая могла питать группу котлов. Помпы могли накачивать воду в котлы из теплых ящиков холодильников или из-за борта, а также откачивать воду из трюма за борт. Их также использовали для мытья палуб и тушения пожаров. Для обслуживания котлов на экономическом ходу имелись ручные помпы, с их помощью можно было и выкачивать воду из котлов. В машинном отделении имелась еще большая двухцилиндровая пожарная машина с двумя помпами, рукава от которой были проведены в каждую палубу. Как и на «Владимире Мономахе», машины имели счетчики числа оборотов и уравнители скорости системы Дюргам. Цилиндры высокого давления испытывались давлением 8,4 атм., цилиндры низкого давления, трубки и теплые ящики холодильников— 2,1 атм., дейдвудные трубы, корпуса машинных кингстонных клапанов — 2,8 атм.

Пар для машин вырабатывали 12 цилиндрических котлов диаметром 4,37 м и длиной 2,9 м, установленных поровну в двух котельных отделениях почти вплотную тыльными сторонами к переборке по ДП. Каждый котел имел по три топки диаметром 1,14 м и колосниковую решетку длиной 2,14 м. Общая поверхность нагрева составляла 2292 кв.м. Пар подавался в ЦВД под рабочим давлением 5,25 атм., но испытывались котлы водой под давлением, в два раза большим. Дымогарные трубки, с помощью которых и подогревалась налитая в котлы вода, были латунные (места соединений из железа) и испытывались под давлением 21 атм. Расход угля при вращении валов со скоростью 90 об./мин. оценивался в 0,8–0,9 кг/и.л.с./ч.

Цилиндрические котлы к концу 80-х годов прошлого столетия достигли предела совершенства, но их главным недостатком оставалось слишком медленное поднятие пара — огромную массу воды следовало подогреть до кипения с помощью трубок, по которым протекал горячий воздух из топок. История знает немало примеров, когда морской бой проигрывался именно из-за того, что в первые моменты встречи с противником корабль не мог быстро дать полный ход. Появившиеся в середине 90-х годов водотрубные котлы этого недостатка были лишены: вода, протекающая по трубкам, проложенным над колосниковой решеткой, подогревалась гораздо быстрее. Рассматривался вопрос установки таких котлов и на «Адмирале Нахимове», но в марте 1898 года все-таки решили заказать Балтийскому заводу новые цилиндрические котлы по типу эксплуатировавшихся на корабле, что позволяло избежать переделок по корпусу и сократить сроки ремонта, учитывая сложную внешнеполитическую обстановку того времени. Работы на крейсере закончились к ноябрю 1899 года.

На «Адмирале Нахимове» широко были представлены паровые вспомогательные механизмы: машина для проворота гребных валов, лебедки для подъема шлака и золы, приспособления для бесшумного отвода излишнего пара из котлов в холодильники, шпили Бакстера, два локомотивных котла (рабочее давление 4,9 атм.) для привода пожарных центробежных помп, двух опреснительных установок (одна системы Зотова, другая английской системы Фрезера) и обогрева помещений. Для отвода воды из трюма через магистральную трубу имелись две центробежные помпы системы Дж. Гвина (производительность 450 ведер/мин., напор 8,5 м), каждая со своей машиной без холодильника (рабочее давление 4,4–4,9 атм, 300–350 об./мин.), и два эжектора системы Фридмана. Специальная пожарная помпа системы Шанд-Масон, способная поднимать 1 50 ведер воды в минуту на высоту 46 м, имела свои паровую машину и котел, в котором рабочее давление 9,1 атмосферы поднималось за 8 минут. Суммарная производительность водоотливных средств корабля составляла 4700 т/ч.
