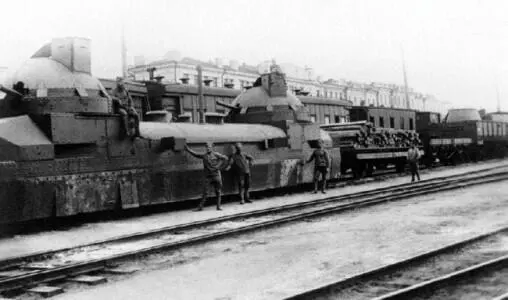

Мотоброневагон «Заамурец», захваченный чехословаками в Симбирске. Июль 1918 года. Хорошо видны башни увеличенного размера с броневыми будками командиров орудий и броневые колпаки вентиляционных отверстий центрального каземата (АСКМ).

К началу августа мотоброневагон был практически готов, окончательный ввод в строй задерживался по вине Путиловского завода в Петрограде. Дело в том, что еще в мае 1916 года на этом предприятии были заказаны коробка перемены передач и карданные валы для строящегося мотоброневагона. Однако для изготовления этих механизмов «потребовалось 3,5 месяца, после чего потребовались еще дополнительные работы, исполненные Путиловским заводом в 1 месяц».

Первую пробную поездку мотоброневагон, названный «Заамурец», совершил 7 октября: «После 5-дневных подготовительных работ произведена первая пробная поездка на бронированном мотовагоне. Производилась езда передним и задним ходом на первой скорости, результаты удовлетворительные. Ввиду большого количества неприработанных трущихся частей необходима продолжительная прокатка».

После устранения выявленных недостатков и мелких доделок, 18 октября 1916 года новую бронеединицу осмотрела комиссия под представительством генерал-майора Колобова.

«Заамурец» имел несущий корпус, склепанный на швеллерах и уголках и установленный на двух железнодорожных тележках «старого пассажирского типа, рессоры коих усилены своеобразно с весом мотовагона». Толщина брони изогнутых и наклонных поверхностей составляла 12 мм, вертикальных — 16 мм. Корпус делился на 5 отделений: передняя и задняя наблюдательные командирские рубки, 2 орудийных и центральный казематы.

Наблюдательные рубки представляли собой коробку с граненым потолком и частью стенок. Размеры ее были достаточны для наблюдателя (наблюдение велось через люки со смотровыми щелями) и пулеметчиков. Два пулемета, установленных на специальных станках, имели угол обстрела 90 градусов в горизонтальной плоскости и 15–20 — в вертикальной. Патроны хранились в ящиках, расположенных вдоль стен. Наблюдатель имел в своем распоряжении приборную доску с тремя группами кнопок: «Средняя группа дает сигналы механику вагона, перед которым расположена коробка с рядом световых буквенных сигналов, освещаемых нажимами соответствующих кнопок, расположенных на вышеуказанной доске у наблюдателя. Правая группа кнопок дает указание артиллеристам, левая пулеметчикам».

Орудийные казематы находились над тележками, при этом вся орудийная установка размещалась на шкворневой балке в центре тележки. Нижняя часть каземата представляла собой прямоугольную коробку, на которой сверху была установлена полусферическая, склепанная из 12 секторов орудийная башня, вращающаяся вместе с поворотным кругом. 57-мм морские пушки Норденфельда (скорострельность 60 выстрелов в минуту) устанавливались на специальном лафете, обеспечивающем вертикальный угол обстрела от −10 до +60 градусов. Лафет крепился на поворотном круге, вращающемся на шариковой опоре. Круг в свою очередь соединялся с башней специальными подкосами. В нижней части башни крепились ролики, опирающиеся на круглый рельс, закрепленный на крыше орудийного каземата. Вращение всей орудийной установки, снабженной тормозом и прибором для корректировки наводки в горизонтальной плоскости, осуществлялось вручную одним человеком.

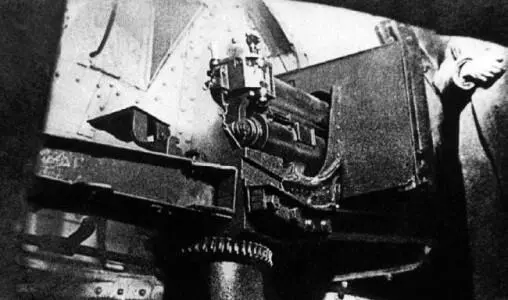

Внутренняя часть орудийной башни мотоброневагона «ORLIK». Осень 1918 года.

Видна тумбовая орудийная установка с 76,2-мм полевой пушкой образца 1902 года и накладки на месте стыка броневых листов купола башни (АСКМ).

В центральном каземате размещалось 8 пулеметов с боекомплектом (по четыре с каждого края), а также силовая установка из двух бензиновых двигателей («Фиат» и «Флоренция») мощностью 60 л.с. каждый, «установленных на общем валу, соединенных между собой реверсами и коробкой скоростей, передача энергии двум ведущим осям производится при помощи двух карданных валов и конического зубчатого зацепления». Такая конструкция обеспечивала движение и на одном двигателе, а реверс обеспечивал движение вперед и назад с одинаковыми скоростями. Мотоброневагон оснащался двумя комплектами тормозов — ручным и пневматическим «Вестингауз», воздух для которого «нагнетается особым компрессором, приводимым в действие первичным валом коробки скоростей».
