Первые русские мониторы (сборник статей и документов)

По спуске лодки на воду перелому оказалось 1/2, дюйма. Воды не было.

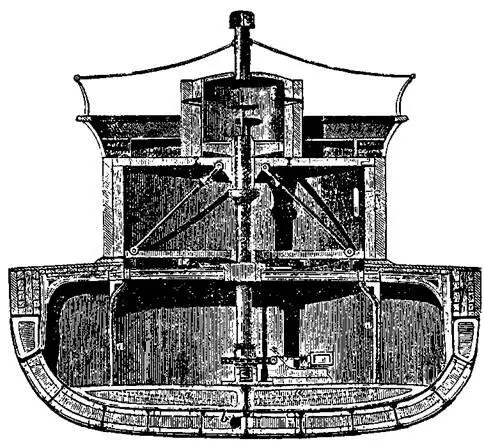

Однобашенная броненосная лодка (Сечение в районе миделя и башни системы Эриксона)

Вслед за «Не тронь меня» сошла на воду двухбашенная двухпушечная двухвинтовая броненосная лодка «Смерч». Это четвертое башенное судно системы Кольза в Европе. Первое, как мы знаем, есть датская лодка «Rolf Krake», за которой появились два английских башенных судна, «Royal Sovereign» и «Prince Albert». Наша лодка совершенно подобна первой. Вот главные размерения ее:

Наибольшая длина 190 ф. 6 д.

Длина по С. W. L 138 ф. 8 д.

Наибольшая ширина 38 ф. 2 д.

Глубина интрюма 14 ф. 3 д.

Водоизмещение 1401,52 тон.

Строевых тонн 1246 33/34 тон.

Углубление в полном грузу 10 ф. 6 д.

К постройке было приступлено 7 августа 1 863 г. Постройка лодки из английского железа, с употреблением тика, луба и сосны для подкладки под броню, ватервейсов верхней палубы, палубной настилки и внутренней обшивки производилась с подряда судостроителем Карлом Митчелем на Галерном же островке, из его материалов и его мастеровыми. Пособия от казны заключались в том же, что и для батареи «Не тронь меня».

Железная прокатная броня изготовлена на заводе Биль и К° в Англии. До спуска корпуса лодки на воду употреблено 31434 пула железа разных сортов и 14880 пудов блиндажных плит.

Общая подрядная сумма за работы составляет по современному курсу 405000 рублей. В счет ее уплачено подрядчику 285900 р.

Наблюдавший за работами корабельный инженер поручик Соболев.

200-сильный судовой механизм заказан на заводе гг Модзлей и Оильд в Англии, за 9000 руб.

По спуске на воду лодка углубилась: без полозьев носом 5 ф. 8 д., кормой 7 ф. 7 д., дифф. 1 ф. 11 д. Перелом /4 л. Корпус лодки совершенно готов, кроме откладных фальшбортов; внутренняя отделка только что начата; плиты брони наложены по всему борту, кроме башен, тиковая подкладка которых также на месте. Котлы и тяжелые части машины грузятся в настоящее время.

Таким образом Россия, имеет теперь на воде 1 3 броненосных судов, из которых первое, построенное в Англии, 24-х пушечная батарея «Первенец», уже вышло на рейд в Кронштадте и, вероятно, в продолжение нынешнего лета будет служить предметом любопытства для нашей публики, которая не видала еще не разу броненосного судна.

Лодки «Вещун» и «Колдун» делали пробы своих как башенных и вентиляционных, так и судовых механизмов, в присутствии комиссии, назначенной для их осмотра. Вентиляторы работали весьма исправно. Башни делали полный круг в 1 м. 32 с. времени весьма легко и плавно. Обе эти лодки уже ушли в Кронштадт.

(Из журнала “Морской сборник” № 8 за 1864 г.)

25 июня броненосные лодки «Вещун» и «Колдун», перейдя бар реки Невы на буксире пароходов

( Здесь нельзя не сказать несколько слов о переходе этих лодок через бар. Они, посаженные по возможности на ровный киль, сидели кормой до 10 фут и готовились к переходу через бар, посредством подъема на проводных ботах, так как сначала постоянно высокая вода на баре, в эти дни не поднималась выше 9 1/2 фут. Подъем на боты сопряжен с некоторыми трудностями, и работа эта, без сомнения, задержала бы лодки еще на несколько дней. К счастью, им удалось пройти бар, несмотря на то что сидели 10 ф. 1 д., совершенно благополучно, даже в то время, когда вода начала уже сбывать, и на плавучем маяке, стоящем у бара, показывалась глубина в 9 1/2 фут. Таким образом разъяснился вопрос о проводке всех остальных броненосных лодок, которые вследствие этого могут пройти весьма легко, не прибегая к трудной работе подъема на боты )

и разведя за баром пары, вошли в Кронштадт и зашли в гавань, для окончания работ; а 14 июля вышли на восточный рейд и вступили в состав эскадры броненосных судов, находящейся под командой контр-адмирала Лихачева, уже готовыми к принятию Государя Императора, который посетил эскадру на следующий день.

18 июля на обеих лодках производилась частная заводская проба машин. Лодка «Вещун» снялась с якоря и ходила в продолжение двух часов между Кронштадтом и Петербургом. Машина ее работала в это время совершенно исправно и так тихо и спокойно, что, стоя на башне, не было слышно ни малейшего сотрясения.

При легком ветре от О, идя малым ходом, при 58 оборотах машины и 14 ф. пара лодка имела 5 узлов хода. Полным же ходом, при 18 ф. пара и 72 оборотах, она достигла, одно время, 8,4 узлов. Углубление при этом было: ахтерштевнем 11 ф., форштевнем 9 ф. 1 д. Дифферент 1 ф. 11 д., имея одну треть полного груза угля, почти полный запас провизии и балласт вместо ядер и не имея ни пороха, ни бомб. После этого производилась проба на лодке «Колдун», на которой давали ход машине, не снимаясь с якоря.
