Первые русские мониторы (сборник статей и документов)

До сих пор нигде вопрос об испытаниях поворотливости не разрабатывался очень серьезно, и нам приятно заявить о том, что в нашем флоте прежде всех других обратили на этот важный предмет то внимание, которое он заслуживает. Желательно только, чтобы дело это, будучи начато, не оставалось без окончания и чтобы такие опыты производились не только на броненосных, но и на всех судах нашего флота. Только при множестве и разнообразии фактов дело может принести желаемые результаты.

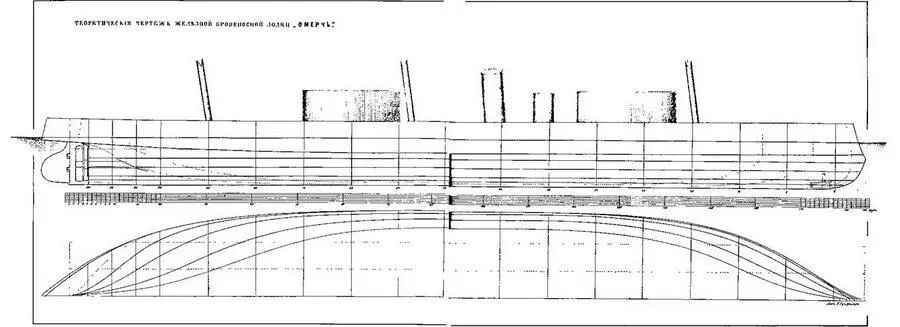

1) Производивший строение лодки иностранец Сван, представил в Комитет два чертежа рубки (овальной и круглой формы), одетой броней в 4V дюйм., и просил решить, которую из этих форм избрать для постройки. Комитет признал броню в 41/ дюйма достаточной, но предложил сделать подкладку под нее подобно, как на боевых башнях, а форму рубки избрал круглую, потому что при диаметре, одинаковом с большой осью овальной рубки, круглая рубка вместительнее.

Вследствие этого сообщено департаменту, что башня для командира должна быть сделана на лодке «Смерч» круглая, около 4 1/2 фут диаметром внутри, с броней в 4 1/2 дюйма толщины, доходящей вплоть до железной палубной настилки и укрепленной на подкладке из двух рядов, а сам цилиндр рубки должен быть из 1/2 д. железа с угловым железом и с диагональными полосами по первому (внутреннему) ряду подкладки; отверстия (визиры) для наблюдения прорезать подобные тем, которые для этой же цели устроены в капитанской рубке батареи «Первенец» или однобашенных лодок.

На этой рубке положено иметь железную крышу из однодюймовых листов, укрепленных на решетках из углового железа, с одним квадратным люком (в 18 дюйм.), для воздуха и для обзора командиру, закрывающимся железной крышей.

Произошедший на лодке «Смерч», во время плавания в шхерах, пролом в подводной части, от преткновения о подводный камень, подал повод заключить, что отчасти причина затопления лодки заключалась и в отсутствии клинкетов (при непроницаемых переборках) в вентиляторных трубах, через которые вода, наполнявшая носовое отделение, где сделан пролом, проходила и во все прочие отделения трюма, на которые он разделен для непотопляемости.

Трубы эти помешены под жилой палубой и имеют вертикальные ветви, доходящие до отверстия в верхней палубе, при которых сделаны только решетки с медными кружками, для воздуха, а в концах главных труб сделаны задвижные клапаны.

По этому случаю, для предотвращения на будущее время подобного несчастья, Комитет признал необходимым у всех переборок, разделяющих трюм на непроницаемые отделения, иметь клинкеты в тех местах, где проходят вентиляторные трубы, и, рассмотрев составленный заведывающим Кронштадтским пароходным заводом чертеж медного клинкета к переборкам, признал полезным устроить таких клинкетов по два при каждой непроницаемой переборке, врезав в жилой палубе втулки с фланцами, закрывающиеся крышками на винтовой нарезке. Тогда клинкетами можно будет действовать с жилой палубы; но для удобства следует иметь в этих местах всегда на стенах ключи для отвертывания крышек у втулок и ключи для каждого клинкета особо. Аля соображения же, при изготовлении и приспособлении клинкетов, Комитет сообщил на завод также и копию с чертежей клинкетов, сделанных на некоторых судах английского флота.

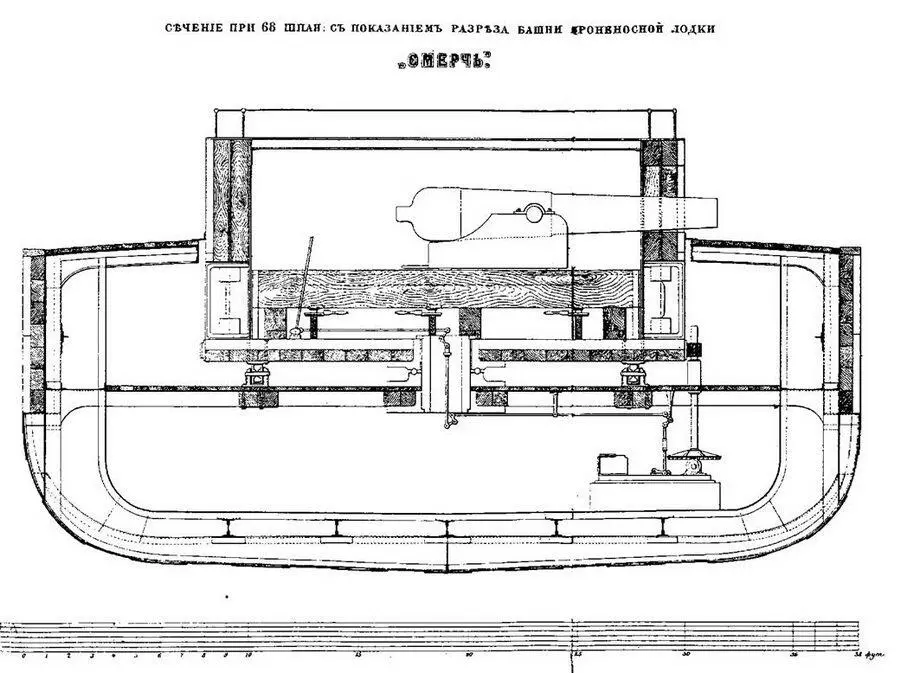

Двухбашенная броненосная лодка “Смерч” (Сечение в районе башни системы Кольза)

По представлению начальства Кронштадтского порта, Кораблестроительное отделение, обсудив предлагавшиеся на этой лодке некоторые изменения и переделки нашло что:

1) Полезно прорезать часть иллюминаторов, на манер мониторских и сделать под ними броневые крыши.

2) Для поворачивания башен, для вентиляции лодки и для выкачивания воды не надо делать особого парового котла, а довольствоваться общим судовым механизмом, при неполном ходе судна.

Сверх того, имея в виду указание Высшего Морского начальства об устройстве на башенных судах мостиков или летучих палуб, Кораблестроительное отделение делало соображение по этому предмету и в отношении лодки «Смерч», причем, по совещанию с начальством броненосной эскадры и командиром лодки, нашло, что на ней следовало еще:
