С. Иванов - Испанские галеоны 1530 – 1690

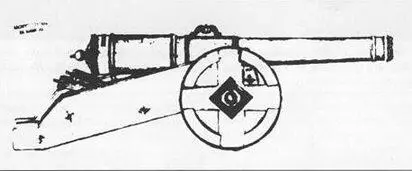

Один из испанских набросков орудийного лафета, датирован 1594 г. Это типичный двухколесный лафет того времени.

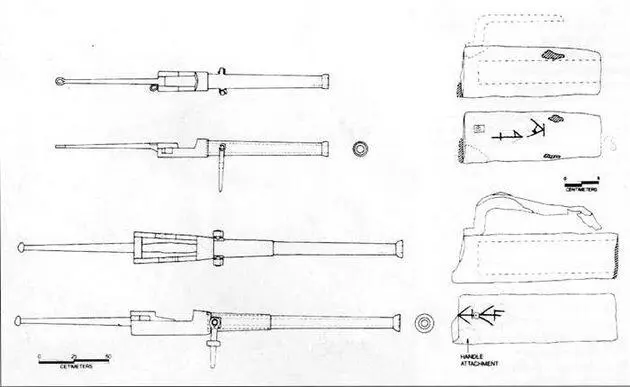

Вертлюжные пушки (берсо), обнаруженные на месте крушения испанской эскадры в 1554 г. Три галеона затонули в районе Падре-Айленд у берегов Техаса. Берсо использовались в качестве противопехотного оружия. Их ставили на планшире полубака и полуюта.

Кораблестроители получали плату за свою работу в три или четыре транша. Чаще всего выплаты производились во время подписания контракта, после завершения строительства каркаса, а также по завершению работ. Огромное количество судебных дел, лежащих в архивах, свидетельствует о том, что получить деньги за работу было непростым делом. Королевские чиновники следили за каждой фазой работ и проверяли все детали корабля на предмет соответствия их королевским указам. Разумеется, здесь было где разгуляться коррупции, поэтому король и первые чиновники время от времени лично проводили аудит, удостоверяясь в том, что принимаемые корабли полностью удовлетворяют предъявляемым к ним требованиям. Во время работ подрядчик за свой счет приобретал необходимые материалы и оплачивал работу мастеров, получая позднее полную компенсацию от казны. Но в целом кораблестроитель не оставался в накладе, особенно после принятия специальной программы поощрения, о которой мы уже говорили выше.

Корона получала готовый корабль и дальше самостоятельно доукомплектовывала корабль всем тем, что не определялось в контракте. В числе прочего государство оснащало корабль артиллерией, навигационными инструментами, фонарями, шлюпкой (которую обычно буксировали за кормой, или держали подвешенной на шкафуте), а также множеством друг их деталей. Наконец, галеон украшался. Обычно на плоской корме изображался святой, в честь которого был назван корабль. Корма, нос, носовая фигура и другие детали золотились, если то позволяли средства.

Бронзовая средняя кулеврина, обнаруженная на месте гибели испанского галеона «Санти-Маргарита», затонувшего в 1622 г. у островов Флорида-Кис. Четырехколесный лафет — неудачная современная поделка. Оригинальный лафет пушки был двухколесным.

Грубая кованная железная вертлюжная пушка-берсо, обнаруженная на месте гибели галеона «Nuestra Senora de Atocha». Скорее всего эта берсо была не с затонувшего галеона. После крушения уцелевшие корабли эскадры отметили место гибели галеона буем, вместо якоря для которого использовали устаревшую берсо. Берсо обнаружили в 1985 г., она была обмотана цепью. Ниже представлены боеприпасы для более крупных пушек.

Внутренние помещения корабля не окрашивались, тогда как верхнюю часть надводного борта обычно красили полосами разного цвета. Обычными цветами были черный и охра, но встречались также желтый, красный, синий и иногда белый. Флаги поднимали на всех мачтах. Обязательно поднимали королевский флаг, далее флаг флота, к которому принадлежал корабль, или флаг конкретного командующего флотом. Наконец, на корабль погружали запасы провианта. Окончательное оснащение корабля могло тянуться недели и даже месяцы. После этого корабль был полностью готов к походу и бою.

Название корабельных палуб на галеонах следовала средневековой традиции крепостей. Термины трюм (bodega) и нижняя или орудийная палуба (primera cubierta) перешли на галеоны со старых типов испанских кораблей: нао и каравелл. Позади грот-мачты начинался ют. Ют назывался to Ida, что буквально означает «палатка», поскольку на старых кораблях на корме обычно находился тент. Другим названием юта было alcazar, то есть «крепость». В верхней части юта находилась каюта, которую называли toldilla («палаточка»). Ниже от шкафута и до кормы находилось отделение корабля, именуемое camarote. Здесь оборудовались каюты для офицеров. В носовой части корабля находился полубак (castillo). Термины castillo и alcazar свидетельствуют о том, что испанцы строили морское сражение не от артиллерии, а от абордажа. Высокие надстройки ухудшали мореходность корабля, делая его трудно управляемым при сильных ветрах, гак как парусность корпуса приводила к тому, что корабль сносило под ветер. В то же время галеоны нельзя назвать неуклюжими кораблями, как это иногда пытаются представить. По сравнению с нао и карраками галеоны имели отменные ходовые качества. Галеоны были просто красивы. Их высокие юты, довольно бесполезные на практике, придавали кораблям внушительный вид, делая их настоящими плавающими крепостями.
