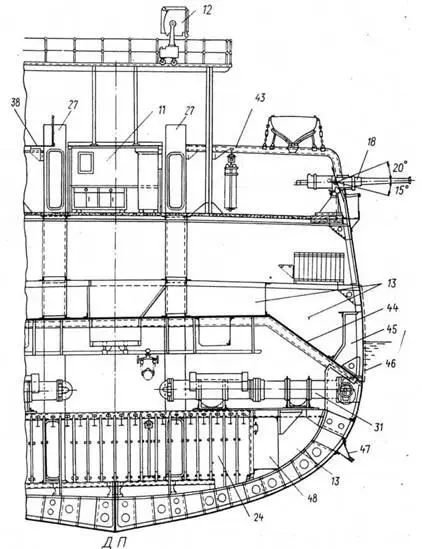

Общее расположение крейсера „Олег”. Поперечное сечение по шп. 68 (см. в нос)

Значительными задержками из-за бесконечных переделок чертежей грозило и сильное опоздание, как это уже не раз случалось, решения МТК (журнал по артиллерии от 22 июня 1902 г.) о руководящих принципах и требованиях „при составлении окончательных чертежей для заказа брони на крейсера”. Как видим, этот важнейший вопрос обсуждался только в июне, хотя был поднят еще в апреле по настоянию главного корабельного инженера Петербургского порта Д. В. Скворцова.

Составленная в соответствии со спецификацией „Богатыря” ведомость заказа брони на крейсера отечественной постройки снова подвергалась существенной корректировке. Толщина броневых плит подачных труб башен уменьшалась с 75 до 73 мм с целью уменьшения перегрузки крейсера. Крепление этих плит вместо примененных на „Богатыре” накладок осуществлялось (по примеру башен строившихся броненосцев типа „Бородино”) при помощи сплошных по высоте трубы стоек, обеспечивавших „индивидуальное крепление каждой плиты и более надежное их соединение с палубами”. Для приближения к возможностям Обуховского и Ижорского заводов решено было верхние два яруса брони подачных труб разбить не на три, как на „Богатыре”, а на четыре плиты. Это облегчало изготовление плит — упрощало гибку: требовалось придать плите меньшую стрелку погиби.

Вместо двух слоев судостроительной стали толщиной по 17,5 мм, предусмотренных спецификацией „Богатыря” для задних и боковых стен каземата, Д. В. Скворцов еще в апреле предлагал принять равнопрочную конструкцию из 17-мм брони того же качества, что и палубная, поставив ее на стальную рубашку толщиной 10 мм. Теперь решили сделать еще лучше и для задних стен казематов приняли однослойную нецементированную крупповскую броню толщиной 25,4 мм. Такая броня, приближаясь по качеству к прежней гарвеевской, была на 15 % прочнее и давала экономию в весе, которую Д. В. Скворцов предлагал употребить на бронирование элеваторов.

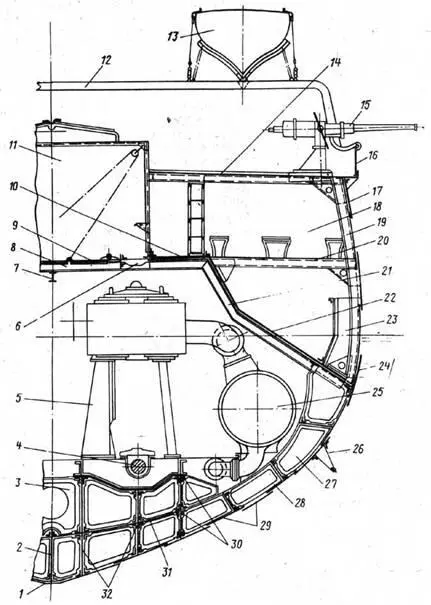

Общее расположение крейсера „Олег”. Поперечное сечение по МО и конструкции корпуса в районе машинного фундамента (шп. 91, см. в нос)

1 — двойная наружная обшивка днища; 2 — вертикальный киль; 3 — лист машинного фундамента; 4 — коленчатый вал; 5 — главная паровая машина; 6 — броневой колосник (вентиляционные жалюзи); 7 — карленгс; 8 — бимс горизонтального участка броневой палубы; 9 — броневая крышка (с приводом подъема талями); 10 — двухслойная броневая палуба (горизонтальный участок); 77 — легкий кожух машинного отделения; 72 — ростерный бимс; 13 — паровой катер на рострах; 14 — бимс верхней палубы со стальным и деревянным настилами; 15 — 75-мм орудие на верхней палубе; 16 — фальшборт с вырезом для орудия; 77 — ширстрек (с дополнительным накладным листом); 18 — баня команды; 19 — шпангоут; 20 — бимс промежуточной палубы и ее стальной настил; 21 — бимс гласиса; 22 — скос броневой палубы (из двух слоев); 23 — бортовой коффердам; 24 — накладной лист усиления узла притыкания броневой палубы к борту; 25 — главный холодильник; 26 — скуловый киль; 27 — бракета водонепроницаемого флора; 28 — заварная рамка (обделочный угольник по периметру водонепроницаемого флора); 29 — листы обшивки (соединение по пазам — внакрой без фланжировки с установкой полос на толщину „верхнего" листа по набору); 30 — продольный обделочный угольник крепления стрингеров и балок машинного фундамента; 31 — настил внутреннего дна; 32 — основные и дополнительные днищевые стрингера под машинным фундаментом.

Действительно, несмотря на настояния МТК, на „Богатыре” с разрешения управляющего морским министерством 8 из 12 элеваторов остались незабронированными. Теперь этот недостаток устранялся: 26,9 т, отведенных в нагрузке для защиты элеваторов, с добавлением 6,43 т, сэкономленных по предложению Д. В. Скворцова, позволяли прикрыть 1,4-дюймовой броней все 12 элеваторов.

Боевые рубки на „Олеге”, „Кагуле” и „Очакове” предлагалось выполнить по новому чертежу МТК с увеличенной, против „Богатыря”, длиной (3962 мм вместо 3886 мм). Трубу для защиты приводов под боевой рубкой предлагалось выполнить цельной. Частично изменялось расположение стыков вертикальной брони вращающихся частей башен: для устранения возможности заклинивания дверей, стыки отодвигались от них; стык передних плит совмещался с амбразурой. Крепление плит между собой „в зуб”, примененное на „Богатыре”, заменялось более простым (очевидно, в интересах заводов) — при помощи накладок. В соответствии с этими новыми требованиями было необходимо срочно перерабатывать чертежи казематов, элеваторов и башен.
