Отсутствие проекта этих башен заставило МТК в журнале от 29 января 1899 г. „оставить вопрос о них открытым”. Фирма считала себя обязанной поставить только самые башни с центральными трубами и „куполообразными” крышами, а поворотные столы, механизмы подачи и заряжания и т. п. относила к области поставок заказчика. Считая, что фирма, будучи инициатором применения башен на корабле, сама же и предусмотрит для них соответствующую нагрузку в проекте, а распределение заказа согласует с ГУКиС, Морской технический комитет, по объяснению главного инспектора артиллерии генерал-майора А. С. Кроткова, не вдавался в детали и был крайне удивлен сообщением, что фирма предполагает применять башни системы Круппа. Эти башни по размерам соответствовали башням 152-мм орудий на наших броненосцах типа „Полтава” и обладали несравненно большим весом, чем отводился для них в проекте „Богатыря”.

В результате только в мае 1899 г., когда выяснилось, что башни будут изготовляться в России, МТК, сопоставляя конкурсные предложения отечественных заводов на их поставку, установил, что перегрузка на крейсере из-за неучтенной своевременно массы башен составит около 80 т. Сверх того 25 т перегрузки появились из-за невнимания фирмы к изложенным в контракте требованиям к оборудованию погребов и т. д. Общая по крейсеру перегрузка к 21 апреля 1900 г. дошла до 121 т, что приводило к увеличению осадки на 76 мм и уменьшению метацентрической высоты с 0,750 до 0,705 м. Пришлось для компенсации перегрузки согласиться с предложением фирмы уменьшить толщину „верхнего бронирования” передних и задних стен казематов 152-мм орудий соответственно с 85 до 80 и с 40 до 35 мм, передних и задних стен боевой рубки — со 150 до 140 и со 100 до 90 мм, брони трубы под боевой рубкой — с 75 до 70 мм; для повышения остойчивости корабля пришлось опустить верхнюю палубу на 100 мм.

Еще 3 т „экономии” было получено за счет ликвидации рубашки под крышами башен. Предназначавшаяся для задержания осколков, эта рубашка оказывалась излишней при новом материале крыши, не дающем осколков.

В ходе рабочего проектирования значительным изменениям подверглись и сами башни, и мало им соответствовавшие смежные конструкции корпуса. Завод „Вулкан” явно не спешил с согласованием проекта башен, который Металлический завод в Петербурге, руководствуясь чертежами корпуса крейсера, представил уже в июле 1899 г. В Штеттине проект изучали 10 недель. А когда Металлический завод, получив замечания фирмы, за три недели откорректировал проект, понадобилось еще пять недель, чтобы дождаться согласующего ответа фирмы. Из-за промедлений с утверждением проекта башни могли быть готовы только 3 июля 1901 г. (вместо декабря 1900 г.). Еще четыре — шесть месяцев требовалось на перевозку их из России и сборку на крейсере, что задерживало его готовность до ноября 1901 — января 1902 г. Иначе говоря, даже с учетом разрешенной очередной 8-месячной отсрочки башни сильно запаздывали.

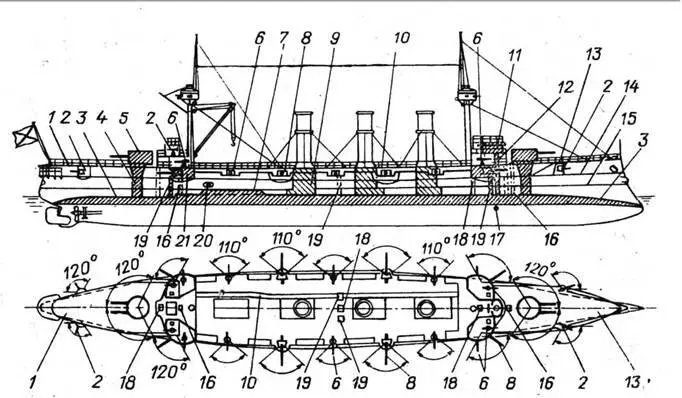

Крейсер „Богатырь”. Боковой вид (мачты и дымовые трубы — по первоначальному проекту) со схемой бронирования и план.

На схеме обозначены: 1 — палуба полуюта; 2 — 47-мм орудие; 3 — броневая палуба, спускающаяся в оконечностях; 4 — неподвижная броня подачной трубы башни; 5 — вращающаяся броневая башня 152-мм орудий; 6 — 75-мм орудие; 7 — возвышенная часть (гласис) над цилиндрами главных машин; 8 — 152-мм орудие; 9 — вертикальный броневой кожух защиты дымоходов; 10 — продольный мостик; 11 — боевая рубка; 12 — броневая труба защиты кабелей и приводов из боевой рубки под броневую палубу; 13 — палуба полубака; 14 — верхняя палуба; 15 — жилая палуба; 16 — шахта элеватора 47-мм патронов; 17 — подводный торпедный аппарат; 18 — шахта элеваторов 75-мм патронов; 19 — шахта элеваторов 152-мм патронов; 20 — надводный торпедный аппарат; 21 — броневой каземат 152-мм орудий.

Главные размерения: Длина по КВЛ — 132,4 м; ширина — 16,6 м; осадка — 6,3 м. Проектное водоизмещение — около 6410 т; увеличение водоизм. на 1 см осадки — 14,6 т. Метацентр. высота: 0,77 м при водоизм. 6650 т; 0,48 м при водоизм. 7770 т.

Весовая нагрузка по спецификации (т): корпус и башни — 2556; механизмы и котлы — 1200; бронирование — 765: вооружение и боеприпасы — 570; нормальный запас угля — 720; устройства, снабжение — 281; провизия и пресная вода — 90; команда с багажом; — 87; запасы котельной воды — 20; запас водоизмещения — 20.
