С. Иванов - Бомбардировщики Первой Мировой войны

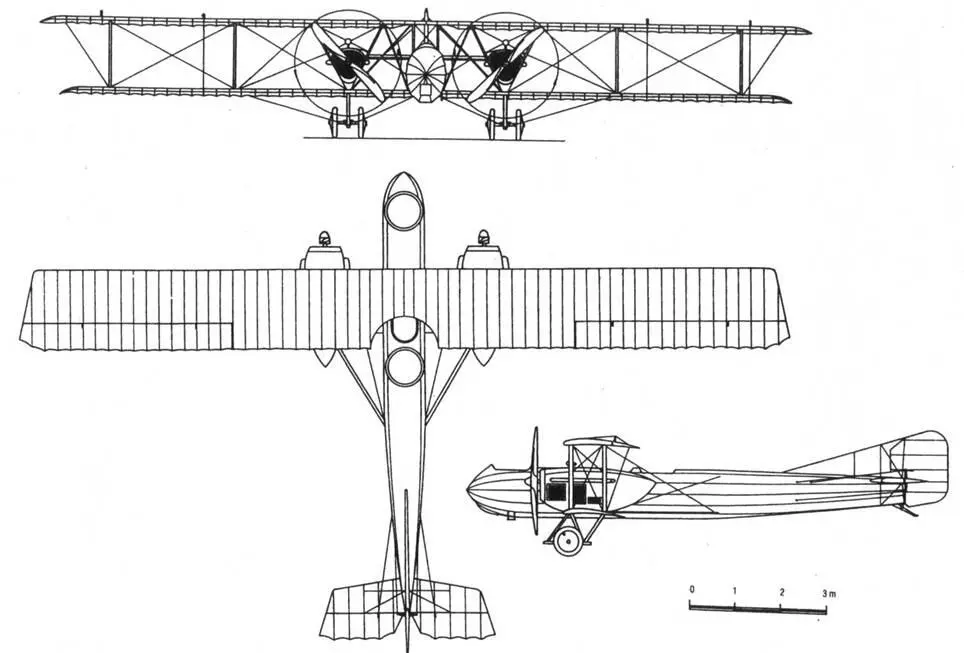

Caudron R.11

Сухая масса 1422 кг

Взлетная масса 2167 кг

Размах крыла 17,92 м

Длина 11,22 м

Высота 2,80 м

Площадь крыла 54,30 м²

Максимальная скорость 185 км/ч

Потолок 5950 м

Время набора 2000 м 22 мин

Время полета 3 ч

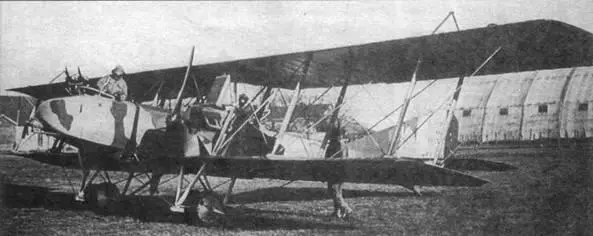

«Летор Le-5» № 422, 1918 год.

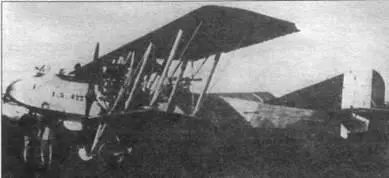

«Летор Le-4».

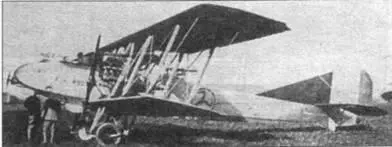

«Летор Le-5».

В 1917 году небольшая авиационная фирма «Летор» создала довольно необычный самолет. Как это было принято в то время, самолет создавался многоцелевым, но его мощное оборонительное вооружение предполагало специализацию в качестве эскортного самолета или одиночного дальнего разведчика. Самолет имел три кабины, кабина пилота находилась почти посередине фюзеляжа, что серьезно затрудняло управление самолетом. Сразу за спиной пилота находилось место хвостового стрелка. Стрелок располагал спаренным пулеметом «Гочкисс», установленным на вращающемся станке. Аналогичная кабина находилась и в носовой части самолета. Оба стрелка имели хорошие сектора обстрела. У самолета нижнее крыло сильно (на 0,65 м) выступало вперед относительно верхнего. Эта мера значительно расширяла сектор обстрела носового стрелка. Всего построили около 220 машин, которые применялись на Западном фронте. В конце 1917 года французская армия располагала 121 самолетом Le-4. В конце 1917 года в боевые части начал поступать улучшенный самолет Le-5. Конструкция планера Le-5 по сравнению с Le-4 почти не изменилась, зато самолет получил более мощные двигатели. Самолеты применялись до конца войны, правда в 1918 году их постепенно начали снимать с фронта. После войны машины Le-4 и Le-5 применялись в качестве курьерских и почтовых самолетов. В этой ипостаси их применяли до 1921 года.

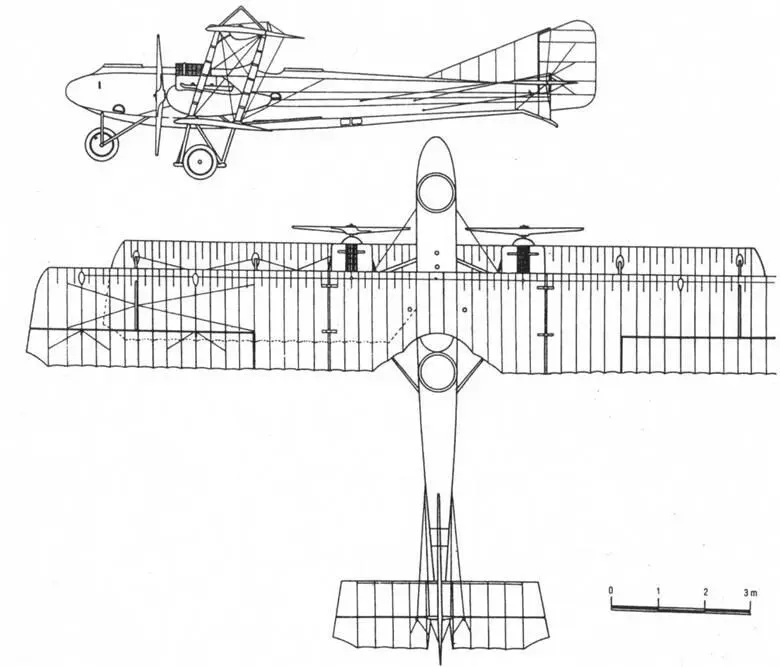

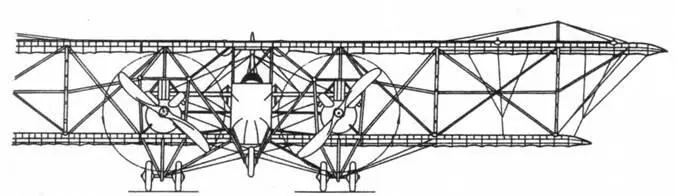

Самолет «Летор Le-4» представлял собой трехместный двухмоторный биплан цельнодеревянной конструкции. Фюзеляж имел каркас прямоугольного сечения. Носовая часть фюзеляжа слегка закруглена. Носовая часть фюзеляжа до кабины пилота обшита фанерой, хвостовая часть — материей. Крылья двухлонжеронные, прямые, без возвышения, одинакового профиля и хорды (2,05 м). Нижнее крыло из двух частей, меньшего размаха (14,2 м). Верхнее крыло из трех частей. Элероны только на верхнем крыле. Между крыльями шесть пар стоек из стальной трубы, опрофилированной деревом. Между стойками имелись дополнительные проволочные растяжки. Шасси деревянное в виде двухколесных тележек. В носовой части имелось дополнительное противокапотажное колесо. Двигатели — 8-цилиндровые, V-образные, жидкостного охлаждения, «Лорен-Дитрих» мощностью 117 кВт. Двигатели находились в обтекаемых металлических гондолах, установленных на нижнем крыле. Винты двухлопастные, деревянные, типа «Левассор», диаметром 2550 мм. Главный бензобак в фюзеляже, два промежуточных бака на верхнем крыле. Лобовые радиаторы агрегатированы с двигателями, установлены вдоль верхней стороны мотогондол. У Le-5 радиаторы были плоскими, но располагались также над двигателем. В носовую часть фюзеляжа встроен генератор. Вооружение состояло из двух спаренных пулеметов «Гочкисс» или «Кольт» на вращающихся станках. Самолет мог брать на наружные бомбодержатели под фюзеляжем до 135 кг бомб.

Letord Le-4

Сухая масса 1826 кг

Взлетная масса 2185 кг

Размах крыла 17,65 м

Длина 11,25 м

Высота 3,85 м

Максимальная скорость 132 км/ч

Потолок 5200 м

Время полета 3 ч

Время набора 2200 м 13 мин

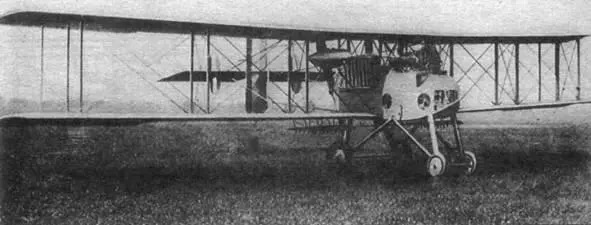

«Бреге ВМ.4» с двигателем «Рено». Под нижним крылом видны бомбодержатели.

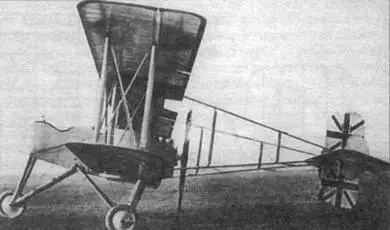

«Бреге ВМ. 4» в одноместном варианте на службе 5-го крыла Королевской морской авиации, Дюнкерк, 1916 год. Самолет оснащен английским двигателем «Санбим Мохок» мощностью 168 кВт.
