С. Иванов - Сверхмалые субмарины и человекоторпеды. Часть 1

В свою очередь У. Джеймсон в своей книге сообщает, что в 1653 году некий де Сои сконструировал подводную лодку, в 1680 году Джованни Альфонсо Борелли опубликовал чертежи устройства для ныряния. а в 1747 году Джон Дей, работник верфи Ярроу, построил корабль, который — по его утверждению — мог погружаться на глубину 300 футов (91,5 м) и находиться там сутки. В этом прототипе батискафа, называвшемся Maria, 20 июня 1774 года в 14:00 Джон Дей погрузился на рейде Плимута, где глубина составляет 130 футов. Во время погружения на поверхности появились пузыри. и лодка никогда больше не всплыла.

Первым успешным проектом подводной лодки можно признать проект американского изобретателя Девида Башнелла. Башнелл родился в 1742 году в местности Сейбрук, штат Коннектикут. В 1771 году он поступил в Йельский университет и вскоре получил репутацию эксцентричного человека, поглощенного идеей создания подводной лодки. Первоначально его проекты никто всерьез не воспринимал, но в 1775 году началась война за независимость США. Американские порты были блокированы английским флотом. В такой ситуации идея Башнелла стала выглядеть совсем по-другому. Ее поддержал сам Джордж Вашингтон. Вскоре проект Башнелла был воплощен в металле.

В 1776 году Башнслл завершил работу над миниатюрной подводной лодкой, которую назвал Turtle («черепаха»). По форме лодка действительно напоминала черепаший панцирь, поставленный вертикально. Внутри находилось место для человека, который вручную вращал два архимедова винта. Один из винтов обеспечивал горизонтальное движение, а другой — движение вертикальное. В верхней части корпуса находились три герметичных стеклянных оконца. Воздуха внутри лодки хватало на полчаса плавания. Но если Turtle двигался в полупогруженном состоянии, кабина могла вентилироваться забортным воздухом. Кроме постоянного балласта лодка оснащалась цистерной, заполняемой забортной водой.

Оружием лодки была бочка с порохом, которую подрывал запал с часовым механизмом. Принцип действия лодки заключался в следующем. Лодка подплывала под днище вражеского корабля. Подводник вручную вкручивал в днище бурав, подвешивал к бураву бочку с порохом, включал часовой механизм, а затем отводил лодку на безопасное расстояние.

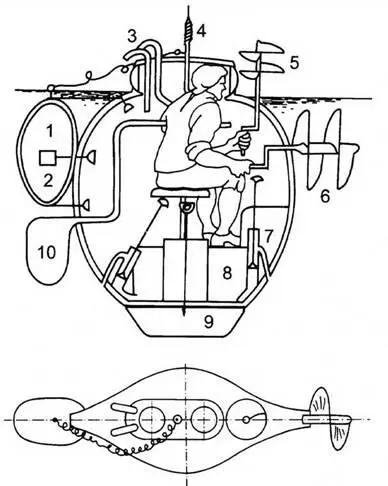

Чертеж миниатюрной подводной лодки, сконструированной Д. Бушнеллом. I. Порох. 2. Часовой механизм. 3. Воздуховоды. 4. Бурав. 5. Вертикальный гребной винт. 6. Горизонтальный гребной винт. 7. Балластный насос. 8. Вода. 9. Постоянный балласт. 10. Руль.

Вероятный маршрут атаки подводной лодкой Turtle корабля Eagle 6 сентября 1776 года.

1. Маршрут подхода. 2. Попытка атаки. 3. Обратный маршрут. 4. Преследование британского корабля. 5. Сброс порохового заряда. 6. Дрейф заряда и его взрыв.

Темной осенней ночью 6 сентября 1776 года Turtle, управляемый сержантом Эзрой Ли. был отбуксирован поближе к стоявшим на якоре у Нью-Йорка английским кораблям. Подводная лодка смогла незамеченной подойти к борту 64-пушечиого линейного корабля Eagle, на котором держал флаг адмирал Ричард Хоу. Но бурав не смог пробить медной обшивки днища, поэтому Ли пришлось отказаться от атаки. Лодка совершила еще два боевых выхода, но оба раза безуспешно.

Следующий успешно воплощенный проект подводной лодки разработал также американец Роберт Фултон. Фултон родился в 1765 году в Пенсильвании. В 1786 году он уехал в Англию, где под влиянием Дж. Уатта увлекся техникой, попутно получив известность как художник-миниатюрист.

Роберт Фултон больше известен как создатель первого парохода, коммерчески эксплуатировавшегося и приносившего прибыль — Clermont, а точнее The North River Steamboat of Clermont, который совершил свое первое путешествие 17 августа 1807 года. Но за несколько лет до этого, в 1800 году. Фултон спроектировал и представил французским властям подводную лодку, приводившуюся в движение мускульной силой экипажа из трех человек. Лодка называлась Nautilus.

Подводная лодка Фултона Nautilus.

I. Привод винта. 2. Насосы. 3. Руль глубины и направления. 4. Винт. 5. Пороховой заряд. 6. Парус.

В длину Nautilus имел 21 фут (6,4 м), а максимальный диаметр составлял 6 футов (1,83 м). Лодку построили на верфи Perrier в Руане. Лодка имела железный киль, игравший одновременно роль балластной цистерны. наполняемой и опорожняемой с помощью ручного насоса. Руль глубины позволял регулировать погружение. На поверхности Nautilus мог приводиться в движение парусом в форме зонтика, который складывали и опускали на палубу перед погружением.
