С. Иванов - Су-25 «Грач»

Снижению пробега при посадке способствуют два тормозных парашюта площадью по 25 м² каждый. Основные купола выпускаются посредством пружин и двух вытяжных куполов площадью 0,05 м² и 1 м².

Буксировщик мишеней Су-25БМ (бортовой номер «12» красного цвета). На Су-25БМ не ставились бортовые пушки, обратите внимание вырез в днище фюзеляжи под стволы ГШ-2-30 зашит металлическим листом.

На Су-25БМ также не ставили лазерные дальномеры-целеуказатели.

На самолете установлены основная и вспомогательная независимые гидравлические системы. От основой гидросистемы запитаны привод поворота колеса носовой опоры шасси, первые камеры бустеров БУ-45А, приводы воздушных тормозов, предкрылков и закрылков, переставляемого стабилизатора. От основной гидросистемы производится аварийный выпуск шасси. От вспомогательной гидросистемы производятся уборка/выпуск шасси, запитаны вторые камеры бустеров БУ-45А, тормоза колес основных опор и привод системы демпфирования колебаний самолета по курсу.

Каждая гидросистема включает насос НП-34-1М с приводом от двигателя (привод насоса основной гидросистемы — от левого двигателя, насоса вспомогательной гидросистемы — от правого двигателя), гидроаккумулятор, резервуар рабочей жидкости, фильтры, трубопроводы, клапаны, датчики и др. арматуру. Рабочая жидкость — АМГ-10, емкость каждой системы 18 л, максимальное давление 20,3-22 МПа, нормальное давление 18 МПа, при падения давления в системе до 12 МПа срабатывает сигнализация отказа.

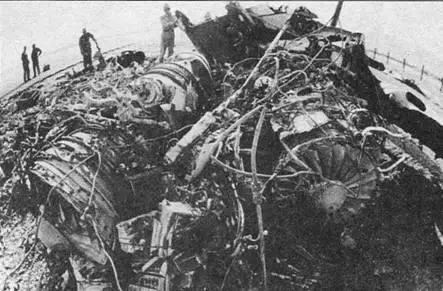

Один из восьми штурмовиков Су-25, уничтоженных при ракетном обстреле Кабульского аэропорта 23 июня 1938 г. Базировавшиеся в Кабуле штурмовики не принадлежали к находившимся практически на постоянной основе в Афганистане отдельным штурмовым авиационным полкам.

Этот Су-25 ракета ПЗРК «Стингер» поразила к хвостовую часть фюзеляжа. Хвостовая балка перебита почти совсем, на чем держится хвостовое оперение непонятно. Самолет вернулся на свой аэродром. «Стингеры» чище всего поражали штурмовик в наиболее нагретые части — хвост фюзеляжа и сопла двигателей.

Двигатель Р-95Ш полностью выведен из строя. Обратите внимание на характер поражения фюзеляжа, стержни боевой части «Стингера» прошлись по фюзеляжу циркулярной пилой. Благодаря титановой бронеперегородке второй движок остался невредим, и самолет благополучно вернулся на аэродром.

Система воздушного кондиционирования оптимизирует температуру и поддерживает небольшое избыточное давление в кабине (кабина не герметизирована). От системы кондиционирования осуществляется обдув лобового козырька фонаря кабины для предотвращения запотевания, охлаждение отсеков с радиоэлектронным оборудованием, наддув противоперегрузочного костюма. Горячий воздух для обогрева кабины отбирается от последней ступени компрессора. За счет смешивания горячего воздуха с холодным от системы кондиционирования в кабине поддерживается нормальная температура. Температура поддерживается автоматически или вручную.

Кислородная система предназначена для подачи кислорода летчику на высотах более 2000 м как в кабине, так и при катапультировании. Кислородная система включает две подсистемы: основную (бортовую) и кислородную систему катапультируемого кресла. Бортовая система запитывается из четырех баллонов емкостью по 5 л (давление в баллоне 15 МПА), размещенных на стенке ниши носовой опоры шасси. На высотах от 2000 до 7000 м к кислородной маске летчика подается смесь воздуха и кислорода, выше 7000 м — чистый кислород. Аварийная кислородная система БКО-3В3 обеспечивает подачу кислорода в течение трех минут после катапультирования, система включается вручную или автоматически.

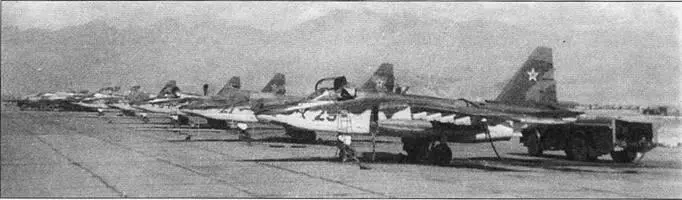

Предыдущие шесть снимков вверху: Су-25 в Афганистане. Ограниченный контингент советских войск вошел в Афганистан в декабре 1979 г. Размах военных действий и отсутствие на вооружении ВВС самолетов ноля боя привели к принятию решения о направлении для прохождения одного из этапов летных испытаний в Афганистан двух прототипов Т8. Затеи в Афгане появилась сначала эскадрилья, потом полк, затем два полка «Грачей». Снимки сделаны в 1988 г. в районе авиабазы Ваграм. К февралю. 1989 г. Ограниченный контингент покинул Афганистан. Советский Ограниченный контингент, совсем недавно в многострадальной стране появился новый Ограниченный контингент. Похоже его ждет участь 40-й армии, в лучшем случае.
