Снаряды размещены в особых металлических беседках, по пять снарядов в каждой, расположенных горизонтально, один над другим, каждый снаряд в отдельном гнезде беседки. Беседки попарно соединены между собой цепью Галля, перекинутой через цепное колесо подъемного блока, укрепленного в подволоке погреба и снабженного тормозным механизмом, и двигаются вертикально по направляющим, причем, если одна беседка поднимается, то другая, связанная с ней, опускается.

Беседки расположены по обеим сторонам погреба, в проходе же между ними, на некоторой высоте от палубы, установлен горизонтальный рельс, который может выдвигаться через дверь погреба в подбашенное отделение. Тележка подает снаряд по выдвижному рельсу в подбашенное отделение, где снаряды с тележки перекатываются на круговой желоб, откуда затем они принимаются башенным элеватором. Все беседки в бомбовых погребах рассчитаны на помещение удлиненных фугасных снарядов.

Бомбовые и зарядные погреба освещаются электрическими лампочками накаливания, последнего, утвержденного Морским техническим комитетом образца, как стенными, так и потолочными, установленными со стороны погреба, но с проводкой проводников вне их. Кроме того, на случай- отсутствия электрического освещения установлены вне погребов свечевые фонари, освещающие погреб через водонепроницаемые иллюминаторы.

Крейсера типа “Баян”

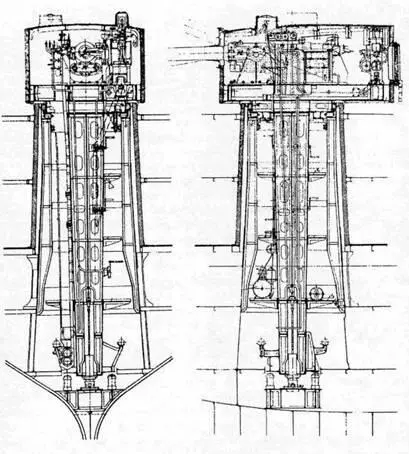

(Поперечное сечение и продольный разрез 8-дюймовой одноорудийной башенной установки)

В погреба проведен водопровод опресненной воды для питья погребной прислуги.

6-дм орудия, в числе восьми, помещены по четыре с борта, каждое в отдельном каземате, расположенном на батарейной палубе. Горизонтальный угол обстрела орудия должен быть 90° + 30° = 120°, причем 2 орудия носовых казематов и 2 орудия средних носовых казематов имеют обстрел на нос, а 2 орудия средних кормовых казематов и 2 орудия кормовых казематов имеют обстрел на корму. Вертикальный угол обстрела должен быть в пределах от — 6° до 20°. Орудия установлены на центральных станках системы С.-Петербургского Металлического завода с башенноподобными щитами толщиной 3,5 дм.

Вырезов в броне казематов для прицельной линии орудий нет, так как станки снабжены двойными прицелами. Орудийные порты закрываются снаружи водонепроницаемыми ставнями на петлях. Ставни эти сделаны из листовой и угловой стали.

Патронные погреба 6-дм орудий, расположенные в трюме или на платформе, непосредственно под каждым орудием, должны вмещать боевой запас не менее, чем на 150 выстрелов с каждого орудия.

Снаряды хранятся горизонтальными рядами, разделенными друг от друга двумя концами пенькового троса окружностью 80 мм. Нижний ряд снарядов лежит на деревянных брусках, укрепленных на горизонтальном фундаменте из листовой и угловой стали. Бруски эти снабжены выкружками, в которых и помещаются снаряды. Все стеллажи для снарядов рассчитаны на помещение удлиненных фугасных (19,3 дм) снарядов. Укладка 6-дм гильз принята в так называемых, сотовых стеллажах, в которых каждая гильза помещается на отдельном желобе из листовой стали, укрепленном в клетке из полосовой стали. Спереди у каждого гнезда укреплена своя задерживающая скоба, не позволяющая гильзе при качке перемещаться по желобу.

В тех погребах, где требуемое количество гильз в постоянных стеллажах не помещается, устроены, по местным условиям, металлические разборные стеллажи, а также приспособления для хранения гильз в вертикальном положении. Погреба 6-дм орудий освещаются аналогично 8-дм погребам. В каждый погреб проведен водопровод опресненной воды, для питья погребной прислуги.

22 75-мм пушки установлены на следующих местах: а) На батарейной палубе: 8 пушек установлены в центральном каземате, по 4 от борта, с горизонтальным углом обстрела 100° (по 50° в нос и в корму от траверза) каждая и 2 пушки установлены в столовой командира, стреляющие в корму с горизонтальным углом обстрела каждая в 100°.

б) На верхней палубе: 4 пушки установлены над четырьмя носовыми 6-дм орудиями с горизонтальным углом обстрела 90°+30° = 120° каждая, причем пушки эти имеют обстрел на нос; 4 пушки установлены над четырьмя кормовыми 6-дм орудиями с горизонтальным углом обстрела 90° + 30° = 120° каждая, причем пушки эти имеют обстрел на корму и 4 пушки установлены над 75-мм орудиями центрального каземата (по две на борт) с горизонтальным углом обстрела 100° (по 50° в нос и корму от траверза) каждая.
